Bosch zw24-2dhke [7/44] Функциональная схема котла типа zw

Технические характеристики котла | 7RU

6 720 680 464 (2010/08)

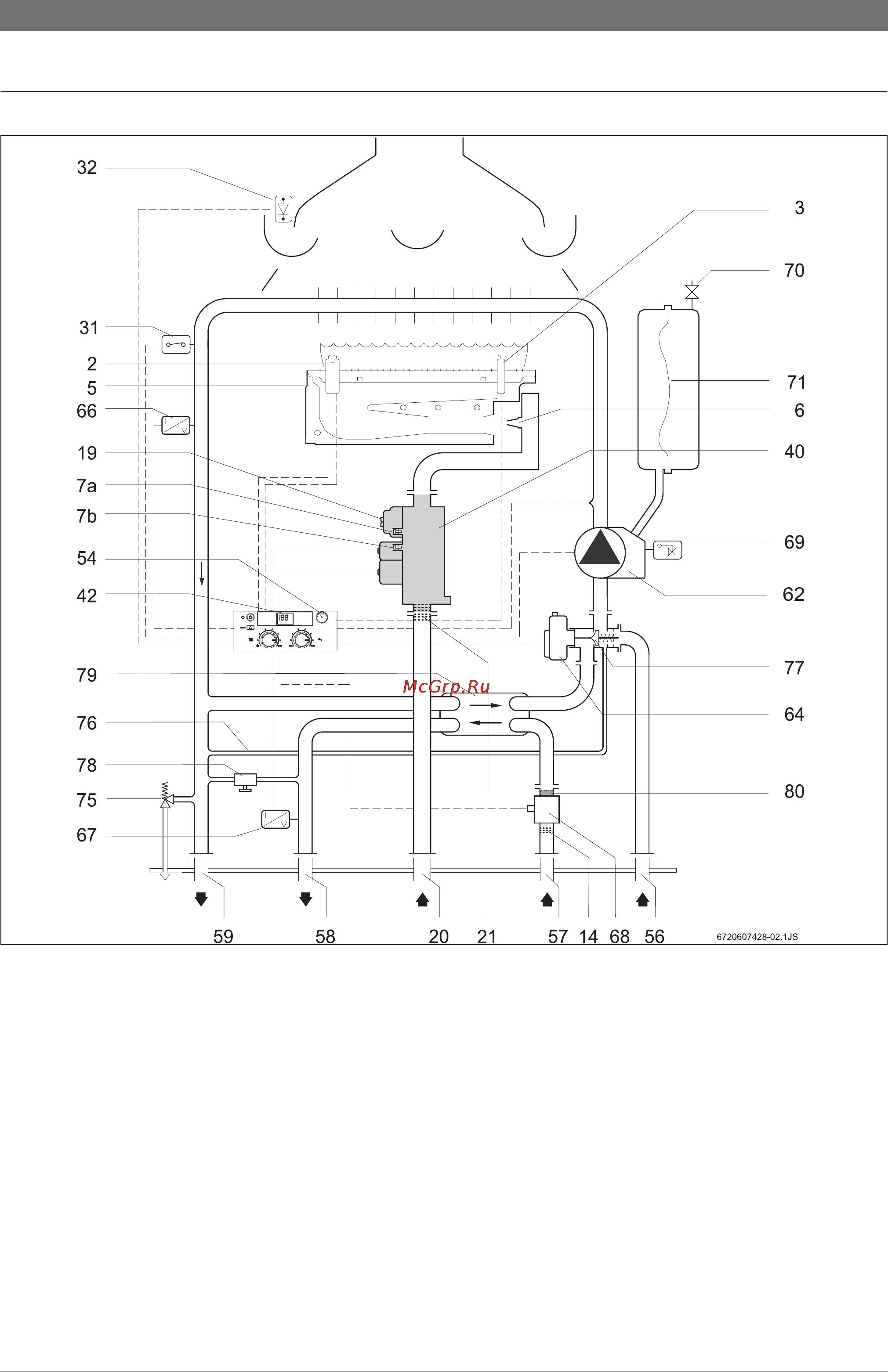

2.8 Функциональная схема котла типа ZW ..

Рис 3

2 запальный электрод

3 ионизационный контроль пламени

5 горелка

6 форсунка

7a патрубок для измерения газа перед форсункой

7b патрубок для измерения давления газа

14 фильтр для воды

19 регулировочный винт настройки на максимальную подачу

газа

20 газ

21 газовый фильтр (присоединен к газовому вентилю)

31 ограничитель температуры

32 устройство контроля тяги

40 газовая арматура

42 цифровой дисплей

54 манометр

56 обратный контур отопления

57 ZW - холодная вода (ZS - обратная линия из змеевика

бойлера)

58 ZW - горячая вода (ZS - подача теплоносителя в змеевик

бойлера)

59 подающий трубопровод отопления

62 циркуляционный насос с воздухоотделителем

64 приводной электродвигатель 3-х ходового клапана

66 датчик температуры подачи в контуре отопления (NTC)

67 датчик температуры горячей воды (NTC)

68 датчик расхода воды

69 автоматический воздушный клапан

70 вентиль для наполнения азотом

71 расширительный бак

75 предохранительнй клапан

76 байпас

77 3-ходовой клапан

78 кран подпитки

79 пластинчатый теплообменник

80 регулятор расходуемой воды
