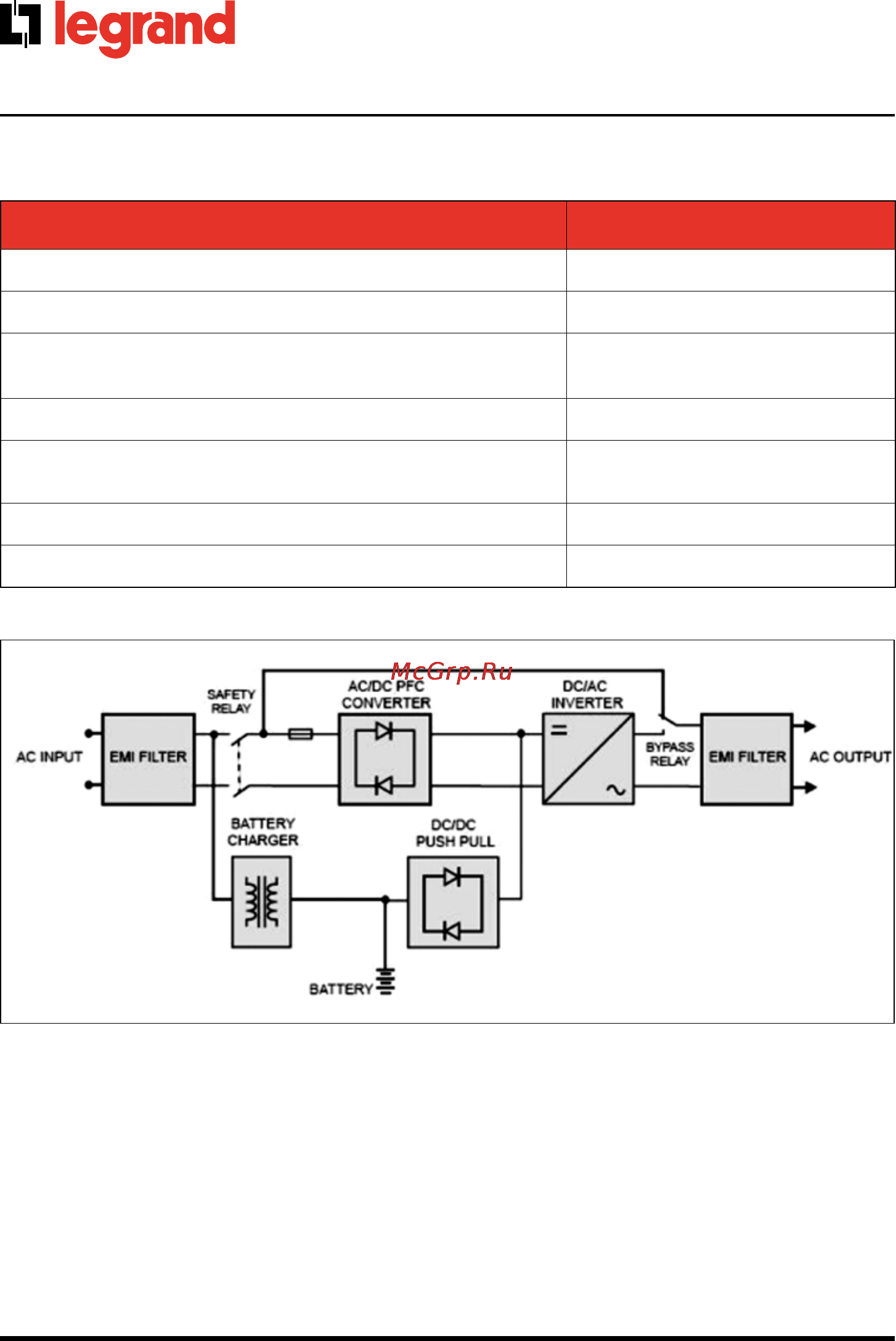

12
®
6 Fonctions et signaux
Codes sonores
Le tableau suivant contient des statuts communs ASI avec leurs codes sonores.
Schéma Bloc de l’ASI
Figure 5.1 illustre la véritable On-line double conversion du système ASI. Les principaux modules
sont constitués de :
1) Un AC-to-DC convertisseur de puissance (redresseur) avec PFC circuit de commande
2) Un DC-to-AC inverter haute fréquence
3) Un chargeur batteries
4) Batteries sans entretien
5) Un contrôleur de la conversions DC/DC
6) Un bypass statique
7) Entrée et sortie filtres EMI
ASI Statuts Codes sonores
ASI défectueux, variateur arrêté. Toutes les fonctions inhibées Bip long et continu
Erreur clavier de commande Bip long et continu
ASI défectueux, les charges continuent à être alimentées par
l'inverter ou Bypass
Un seul bip toutes les deux
secondes
En mode batteries Un seul bip toutes les secondes
Batteries faibles
Bips rapides et courts
(bips successifs)
Port RS-232 2 bips rapides et courts
Mode service correct 1 bip rapide et court
Figure 5.1
