20
®
8 Dépannages
Codes erreurs
Lorsque le voyant défaut
1
2
est allumé, appuyez brièvement sur le bouton ON
1
2
pour vérifier
le code d'erreur. Les codes erreurs 1, 2, 4, 8, et 16 sont représentés par les 4 barres LEDs 25%, 50%,
75%, et 100%, et le voyant surcharge
1
2
.

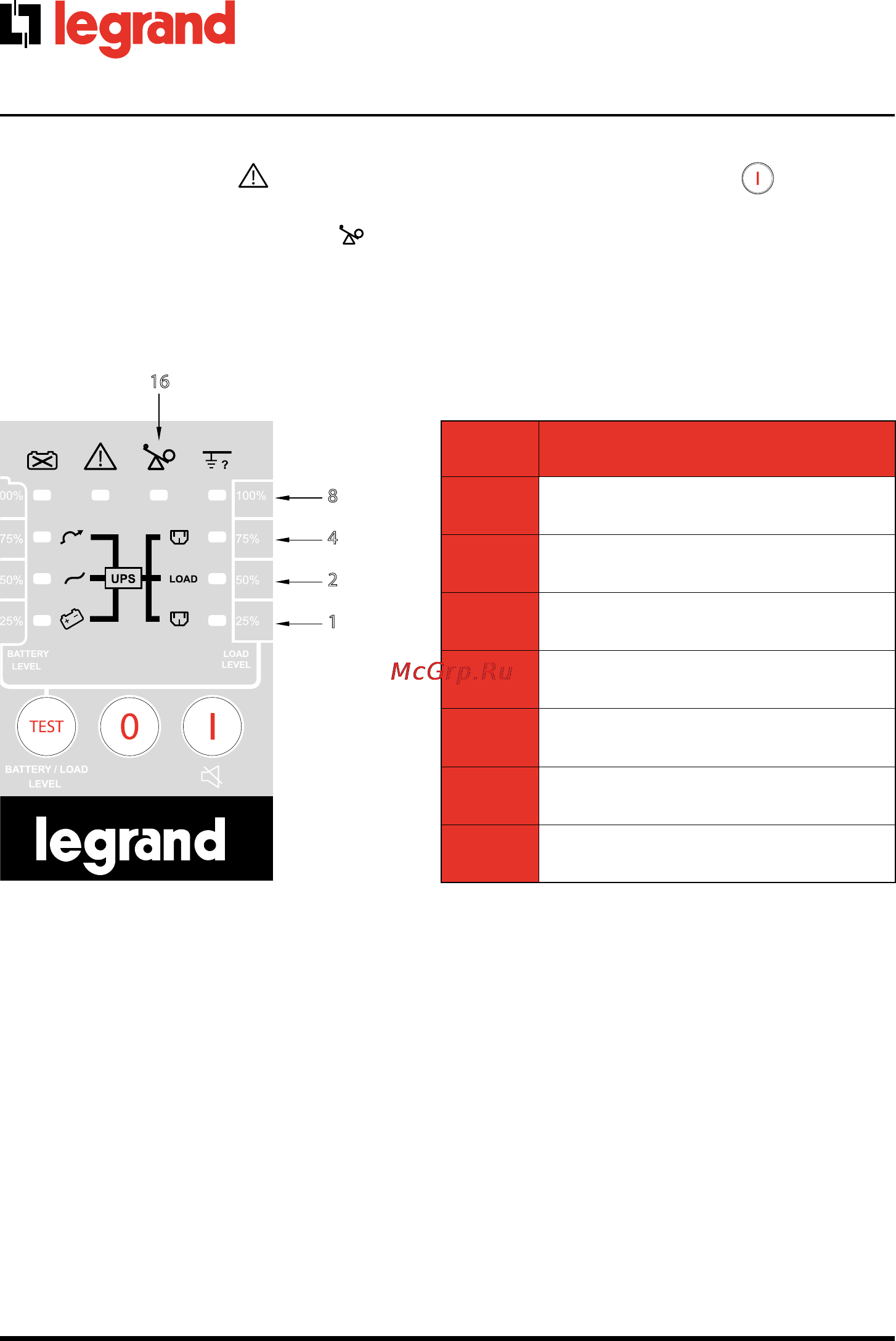

Chaque LED représente un nombre comme montré dans l’image ci-dessous. Par exemple, les
voyants 25%, 50%, et 100% sont allumés. Le code erreur est donc 8 + 2 + 1 = 11, ou Er11, ce qui
indique que l’onduleur est en surchauffe.
8
4
2
1
16
Code Signification
Er05 Batteries faibles ou défectueuses
Er06 Sortie en court-circuit
Er07 Mode EPO
Er11 ASI en surchauffe
Er12 Surcharge
Er24
Utilitaire faible (< 160 V)
ou batteries déconnectées
Er28 Surcharge Bypass
