7
FR
KEOR LP 1, 2, 3 kVA

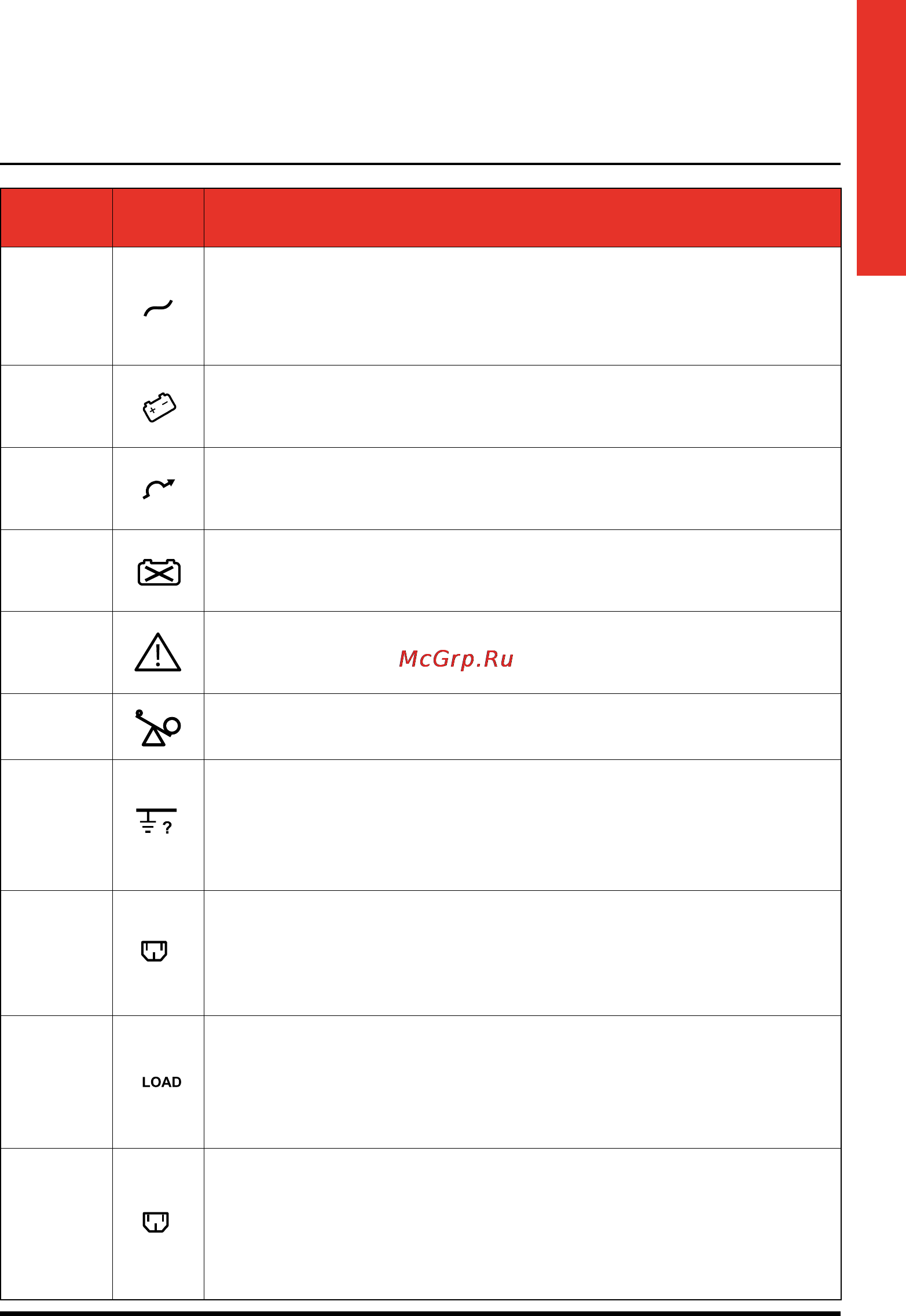

Voyants
LED
Symbole Descriptions
LED Mode
Normal
1
2
1. Le voyant xe indique que la tension secteur est normale. Le clignotement
indique que la tension secteur est insusante pour la pleine charge.
Lorsqu’il est éteint, cela indique une tension secteur anormale.
2. En mode Test de batterie/charge, indique capacité de la batterie: 50%.
LED Mode
Batterie
1
2
1. Indique que la charge est alimentée par la batterie.
2. En mode Test de batterie/charge, indique que la capacité de la
batterie est de 25%.
LED Mode
Bypass
1
2
1. Indique la charge est fournie par dérivation.
2. En mode Test de batterie/charge, indique que la capacité de la
batterie est de 75%
LED Batte-
rie Basse/
Faible
1
2
1. Indique que la batterie est faible ou batteries défectueuses.
2. En mode Test de batterie/charge, indique que la capacité de la
batterie est de 100%.
LED
Alarme
1
2
1. Le voyant xe indique un défaut ou une condition anormale.
2. Le clignotement indique que le Panneau de LED ache un code
d’erreur.
LED
Surcharge
1
2
1. Indique que l’onduleur est surchargé.
2. En mode achage Code d’erreur indique le Code d’erreur 16.
LED
Erreur de
câblage
1
2
1. Indique que les lignes de phase et de neutre sont connectées à tort
ou à haute tension neutre-terre.
2. En mode Test de batterie/charge indique que la capacité de charge
est de 100%.
3. En mode achage Code d’erreur indique le code d’erreur 8.
LED
Prise 1
1
2
1. Indique que les prises de sorties ASI 1 sont activées et prêtes à
alimenter des charges. (Cette fonction est optionnelle.)
2. En mode Test de batterie/charge indique une capacité de charge de 75%.
3. In Error Code Function Mode indicates Error Code 4.
LED
Charge
1
2
1. Indique que les prises de sortie sont activées et prêtes à alimenter
des charges.
2. En mode Test de batterie/charge, indique une capacité de charge de
50%.
3. En mode achage Code d’erreur indique le Code d’erreur 2.
LED
Prise 2
1
2
1. Indique que les prises de sorties ASI 2 sont activées et prêtes à
alimenter des charges. (Cette fonction est optionnelle.)
2. En mode Test de batterie/charge indique une capacité de charge de 25%.
3. En mode fonction Code d’erreur, indique le code d’erreur 1.
