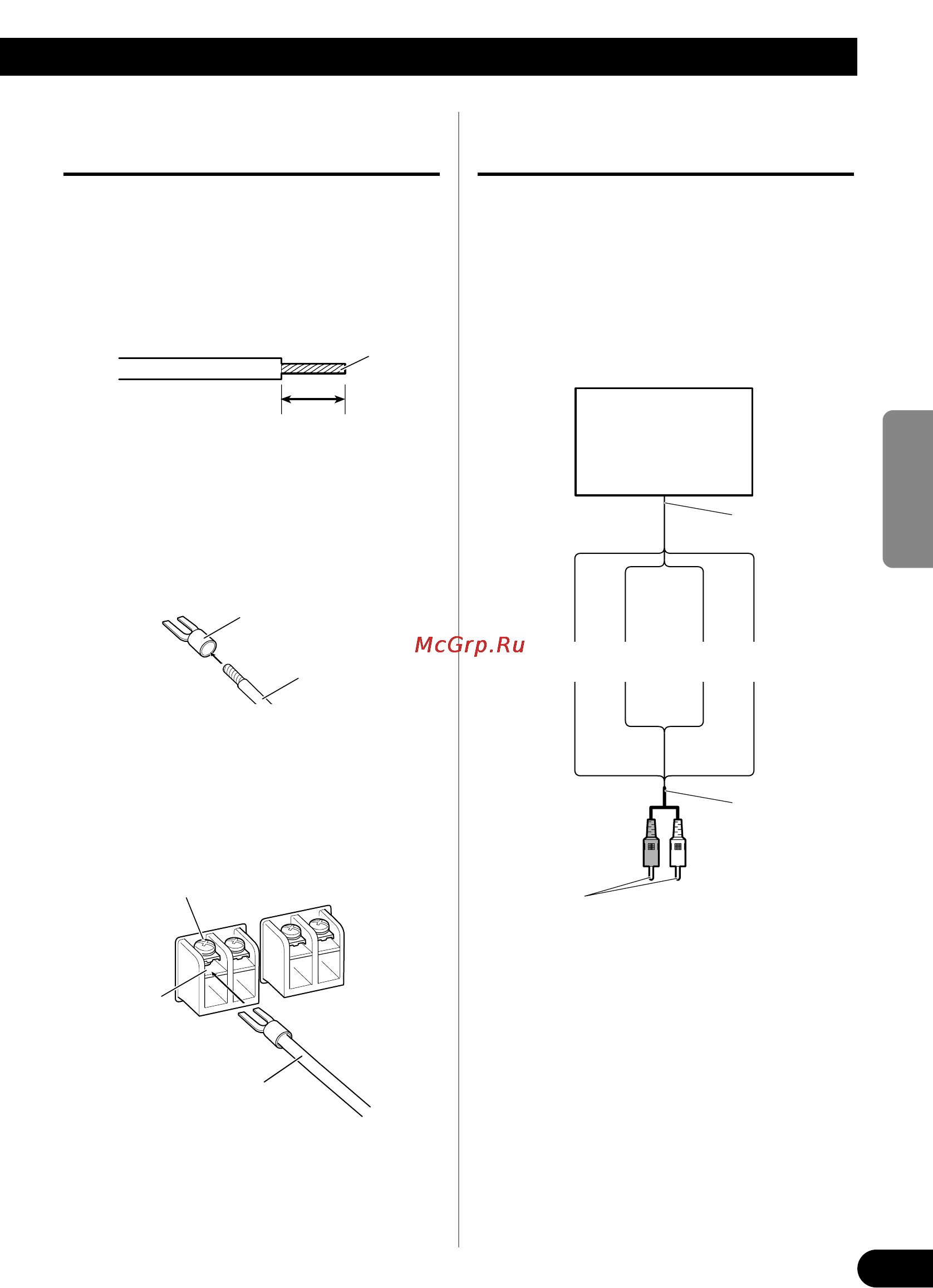

Anschluss der Lautsprecher-
Ausgang-Klemmen
1. Die Enden der Lautsprecherkabel
um ca. 10 mm mit einer Kneifzange
oder einem Schneider abisolieren
und die Kabelenden
zusammendrehen.
2. Bringen Sie Kabelschuhe an den
Enden der Lautsprecherkabel an.
Kontaktzungen nicht mitgeliefert.
• Mit einer Zange o.Ä. die Kontaktzungen am
Draht festklemmen.
3.
Schließen Sie die
Lautsprecherkabel an die
Lautsprecherausgangklemmen an.
• Die Lautsprecherdrähte fest mit den
Klemmenschrauben befestigen.
Benutzung des Lautsprecher-
Eingangs
Schließen Sie die Auto-Stereo-
Lautsprecher-Ausgangskabel mithilfe des
mitgelieferten Lautsprecher-
Eingangskabels mit RCA-Stiftkabel an
den Verstärker an.
• Legen Sie den Eingangsschalter nach rechts.
7 Anschlüsse bei Benutzung des
Lautsprecher-Eingangs
• Bei Anschluss des Auto-Stereo-Lautsprecher-
Ausgangskabels am Verstärker wird dieser
automatisch eingeschaltet, wenn die Auto-
Stereoanlage eingeschaltet wird. In diesem Fall
erübrigt sich der Anschluss des System-
Fernbedienungskabels.
Hinweis:
• Schließen Sie das System-Fernbedienungskabel
an, wenn der Verstärker nicht automatisch mit der
Auto-Stereoanlage eingeschaltet wird.
10 mm
8
Zusammendrehen
Lautsprecherkabel
Kontaktzunge
Lautsprecher-
Ausgangklemme
Lautsprecherkabel
Klemmenschraube
Lautsprecher-
Ausgang
Lautsprecher-
Eingangskabel
mit RCA-
Stiftkabel
An RCA-
Eingangsbuchse
dieses Geräts.
Auto-Stereo
Weiß: Schwarz: Schwarz: Rot:
Links + Links ≠ Rechts ≠ Rechts +
