Celestron laboratory -400x [10/20] Использование электроосветителя

Регулирование угла тубусодержателя

Угол наклона тубусодержателя для просмотра равен 0°. Однако, Вы можете его наклонить на любой угол от 0° до 60°.

Для изменения угла наклона необходимо:

1. удерживать одной рукой основание (7);

2. другой рукой наклонить тубусодержатель (10), потянув его на себя или от себя на требуемый угол.

Использование электроосветителя

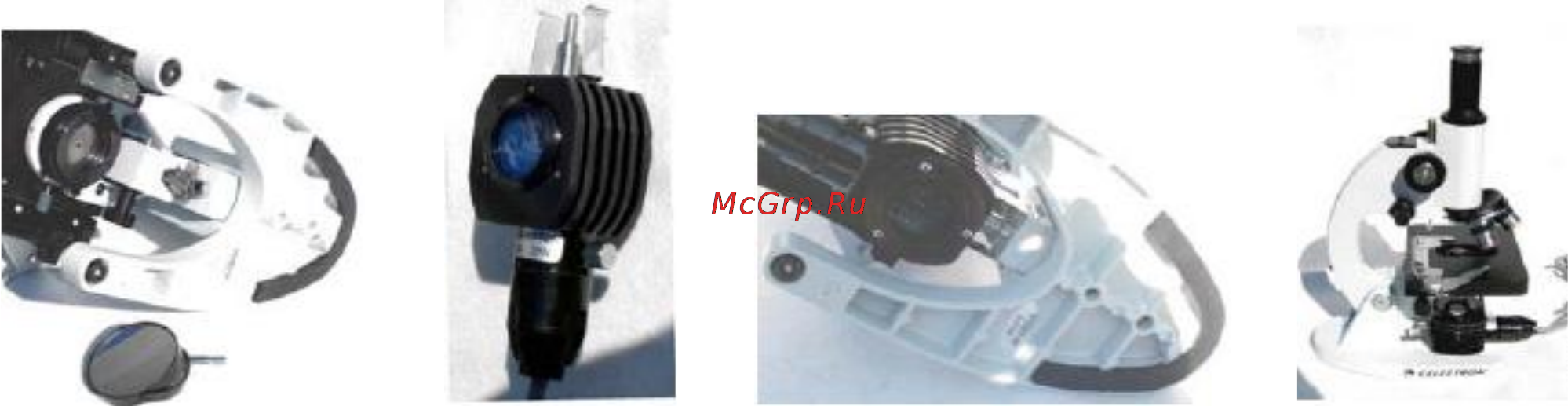

Рисунок 3а

Рисунок 3б

Рисунок 3в

Рисунок 3г

Для получения направленного и сильного освещения Вы должны использовать электроосветитель, входящий в

комплект.

Установка электроосветителя.

1. Удалите зеркальный осветитель, вытянув его из гнезда. Это легко выполняется при небольшом надавливании

(см. рис. 3a).

2. Вставьте электроосветитель в гнездо, из которого был вынут зеркальный осветитель (см. рис. 3a).

3. Убедитесь, что стеклянные части электроосветителя (см. рис. 3б) направлены в сторону предметного столика

(5).

4. Расположите зажимы посетителя снаружи гнезда и нажмите на него до фиксации (см. рис. 3в).

5. Вставьте шнур от электроосветителя в розетку (см. рис. 3г).

Смена окуляров

Ваш микроскоп поставляется с двумя окулярами 10x и 12.5x, которые легко заменяются.

1. Удалите любой окуляр (1) из тубуса (2), потянув его вверх.

2. Установите нужный окуляр (1) в тубус (2), надавив на него.

3. Окуляры закрепляются на месте путем притирки.

Просмотр образцов

Ваш микроскоп снабжен механическим предметным столиком с зажимами и направленными ручками (см. рис. 3д).

1. Используйте рычажок зажимов для открытия держателя предметного столика.

2. Поместите предметное стекло (размером 3 дюйма) внутрь держателя и мягко прижмите зажим к стеклу.

3. Используйте ручки перемещения столика (см. рис. 3д) для установки образца в центре отверстия столика (5).

Теперь можно приступить к фокусировке микроскопа и просмотру, однако сначала необходимо принять меры

предосторожности, чтобы не повредить предметное стекло образца или объективную линзу. Микроскоп снабжен

ограничителем (9), ограничивающим диапазон перемещения узла фокусировки. Ограничитель исключает случайный

контакт линзы объектива с предметным стеклом образца, поломку предметного стекла или нанесение царапин на

объективную линзу.

Настройка механизма фокусировки.

4. Поднимите линзу объектива вверх от предметного стола (5), вращая ручку установки фокуса (3) назад (по

часовой стрелке).

5. Ослабьте ограничитель (9) на 2/3 резьбы.

6. Поверните револьвер (12) так, чтобы линза 40х находилась над образцом.

7. Опускайте линзу объектива на предметное стекло образца, чтобы она почти касалась его (следите, чтобы

линза объектива не прикоснулась к предметному стеклу).

8. Вращайте ограничитель (9) вверх до тех пор, пока он не упрется в механизм фокусировки.

9. Завинтите контргайку, чтобы зафиксировать положение ограничителя.
