Celestron laboratory -400x [16/20] Просмотр образцов

Просмотр образцов

Ваш микроскоп снабжен механическим предметным столиком с зажимами и направленными ручками (см. рис. 4ж и

рис. 4з). Шкалы на обоих верньерах позволяют точно и воспроизводимо отмечать положение объекта в поле зрения,

что позволяет вернуться к предыдущему положению образца.

1. Используйте рычажок зажимов для открытия держателя предметного столика.

2. Поместите предметное стекло (размером 3 дюйма) внутрь держателя и мягко прижмите его.

3. Используйте ручки для перемещения столика (см. рис. 4з) для подачи образца в центр отверстия столика (5).

Теперь можно приступить к фокусировке микроскопа и просмотру, однако сначала необходимо принять меры

предосторожности, чтобы не повредить предметное стекло образца или объективную линзу. Микроскоп снабжен

ограничителем (9), ограничивающим диапазон перемещения узла фокусировки. Винт исключает случайный контакт

линзы объектива с предметным стеклом образца, поломку предметного стекла или нанесение царапин на объективную

линзу.

Настройка механизма фокусировки.

4. Поднимите линзу объектива вверх от предметного стола (5), вращая ручку установки фокуса (3) назад (по

часовой стрелке).

5. Ослабьте ограничитель (9) на 2/3 резьбы.

6. Поверните револьвер (12) так, чтобы линза объектива 40х находилась над образцом.

7. Опустите линзу объектива на предметное стекло образца, чтобы она почти касалась его (следите, чтобы линза

объектива не прикоснулась к предметному стеклу).

8. Вращайте ограничитель (9) вверх до тех пор, пока он не упрется в механизм фокусировки.

9. Навинтите контргайку чтобы зафиксировать положение ограничителя.

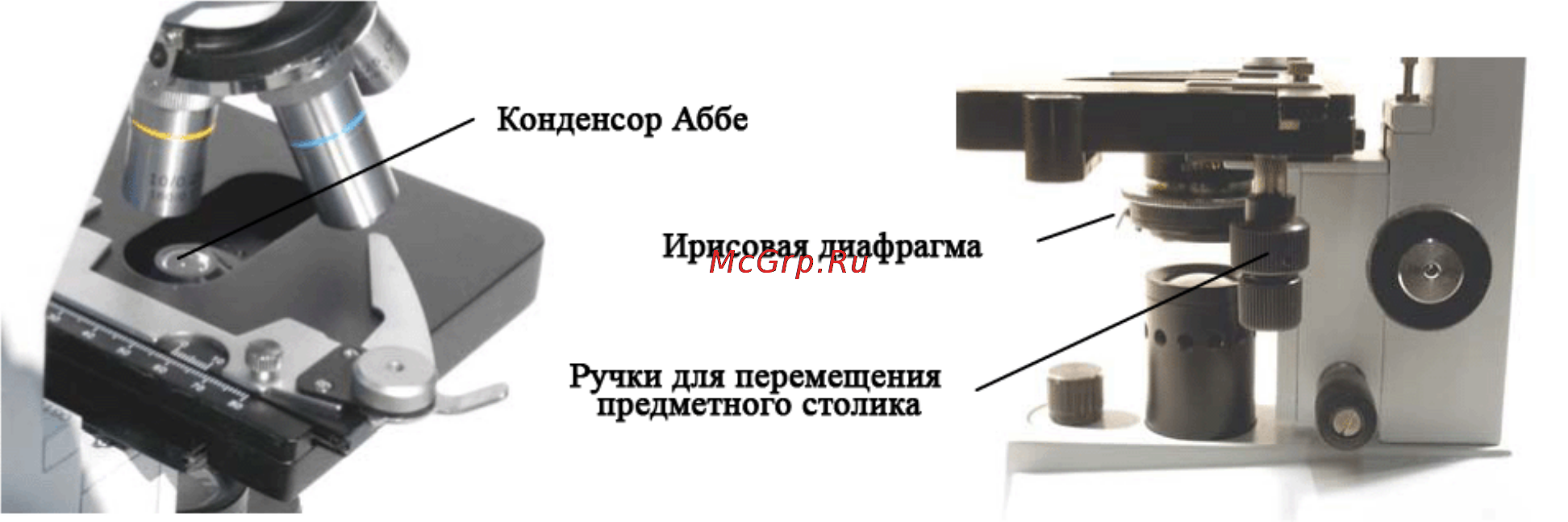

Рисунок 4ж Рисунок 4з

Рекомендация. Чтобы образец располагался прямо под линзой объектива , полностью закройте отверстие ирисовой

диафрагмы (см. рис. 3е). Вы должны увидеть узкий луч, направленный на образец. Теперь воспользуйтесь ручками

для перемещения столика, чтобы образец оказался внутри светового пучка.

10. . Револьвером (12) вращайте линзы объектива (4) пока линза объектива 4x не окажется над образцом. Всегда

начинайте работу с линзы объектива наименьшего увеличения, последовательно переходя к линзам высокой

кратности увеличения.

11. Глядя в окуляр, вращайте ручку грубой настройки фокуса (3) до тех пор, пока образец не попадет в поле

зрения. Отцентрировать положение образца в поле зрения можно с помощью ручек для перемещения

предметного столика (рис. 3д). Внимание. При фокусировке линза объектива не должна касаться

предметного стекла. Вы можете раздавить предметное стекло и поцарапать объективную линзу.

12. В завершении, проведите точную настройку фокуса для Ваших глаз ручкой (11). Внимание. Никогда не

вращайте сразу обе ручки для тонкой настройки фокуса в разные стороны, иначе механизм

фокусировки может сломаться.

Рекомендация. При просмотре образца линзой объектива 100x Вы можете повысить разрешающую способность,

поместив каплю иммерсионного масла в зазор между образцом и линзой объектива . Если Вы сами готовите образцы,

то всегда покрывайте их покровным стеклом, и добавляйте масло на покровное стекло. Не капайте масло

непосредственно на сам образец.
