Регулирование освещения

Образцы разного размера, толщины и цвета требуют разных уровней освещенности. Существуют два метода

изменения освещенности при просмотре образцов: настройкой конденсора Аббе и регулировкой ирисовой диафрагмы

(см. рис. 3е):

1. При просмотре линзами с небольшим увеличением (4x и 10x) Вам необходимо опустить линзы конденсора

для того, чтобы они отбрасывали свет на большее поле зрения. Для изменения положения конденсора просто

вращайте ручку конденсора по часовой стрелке до тех пор, пока световой пучок не осветит все поля зрения.

2. Если Вы опустите конденсор для того, чтобы рассредоточить свет, или поменяете линзу объектива на более

сильную, то изображение станет более тусклым. Откройте апертуру ирисовой диафрагмы для того, чтобы

добавить света. Открытие и закрытие диафрагмы меняет рельефность образца и позволяет Вам изменять

глубину резкости при его рассматривании.

Использование фильтра

Для детализации изображения образца попробуйте изменить цвет задней подсветки. Для этого поместите синий

фильтр в световой поток наверху светодиодного осветителя. Возможно, вам придется заново фокусировать микроскоп

ручкой точной фокусировки (11).

Замена электрической лампы

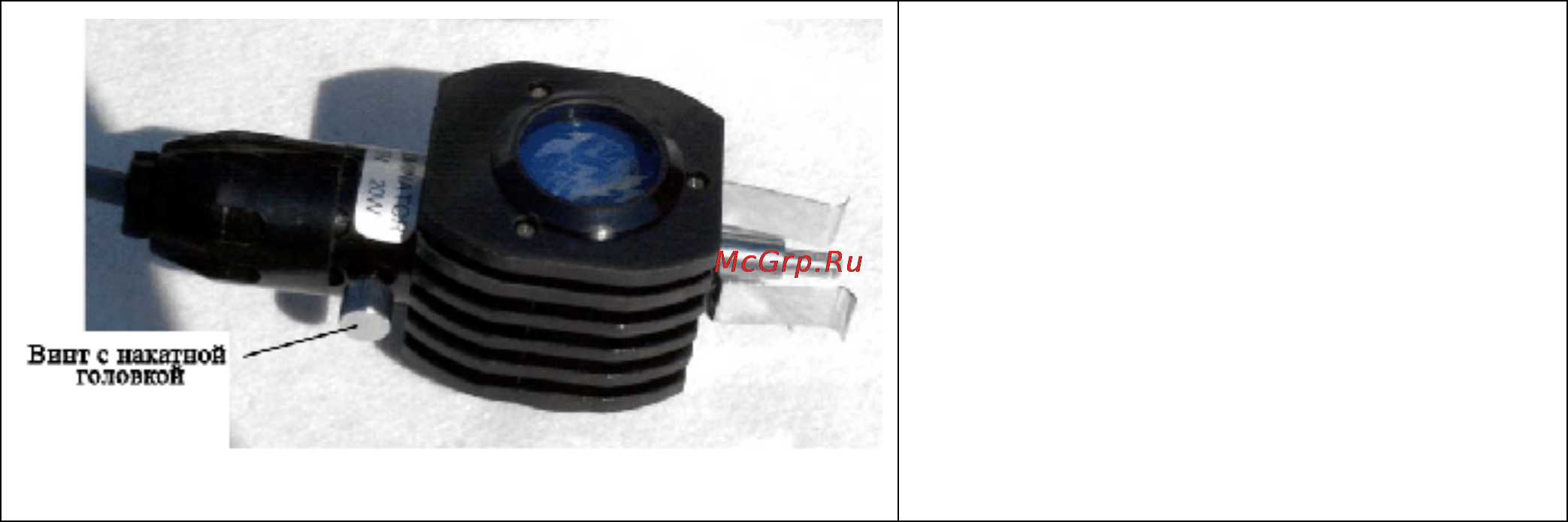

Рисунок 3ж

Для замены сгоревшей лампы выполните

следующие операции.

1. Вывинтите против часовой стрелки винт

с накатной головкой на осветителе.

2. Откройте отсек, и Вы увидите 20-ти

ватную вольфрамовую лампу.

3. Удалите лампу, нажав на нее и повернув

против часовой стрелки. Выньте лампу.

4. Возьмите новую лампу, совместите ее

выступы с прорезями в патроне, и,

надавив на нее, поверните до упора по

часовой стрелке.

5. Закройте отсек и, совместив резьбу с

отверстием, затяните винт до упора по

часовой стрелке.
