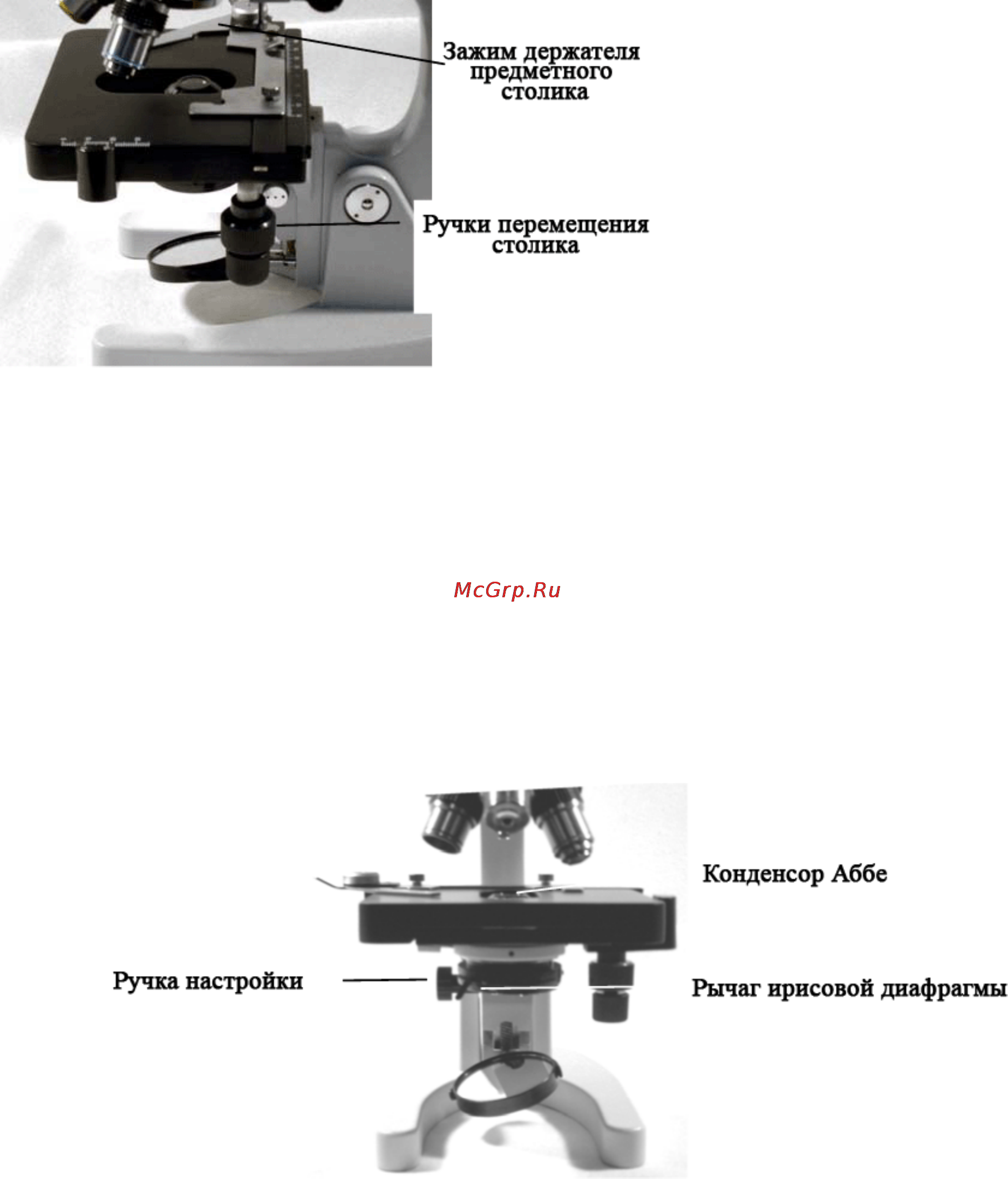

Celestron laboratory -400x [11/20] Рисунок 3д

Рисунок 3д

Примечание. Верхняя ручка двигает стол по

оси Х (вперед/назад), в то время как, нижняя

ручка – по оси Y (влево/вправо). Шкалы на

ручках позволяют точно маркировать и

воспроизводить положение образца в поле

зрения. Пользователь всегда может

вернуться к предыдущему местоположению

образца.

Рекомендация. Чтобы образец располагался прямо под линзой объектива , полностью закройте отверстие ирисовой

диафрагмы (см. рис. 3е). Вы должны увидеть узкий луч, направленный на образец. Теперь воспользуйтесь ручками

для перемещения столика, чтобы образец оказался внутри светового пучка.

10. Револьвером (12) вращайте линзы объектива (4) пока линза объектива 4x не окажется над образцом. Всегда

начинайте работу с линзы объектива наименьшего увеличения, последовательно переходя к линзам высокой

кратности увеличения

11. Глядя в окуляр, вращайте ручку грубой настройки фокуса (3) до тех пор, пока образец не попадет в поле

зрения. Отцентрировать положение образца в поле зрения можно с помощью ручек перемещения предметного

столика (рис. 3д). Внимание. при фокусировке линза объектива не должна касаться предметного стекла. Вы

можете раздавить предметное стекло и поцарапать объективную линзу.

12. В завершении, проведите точную настройку фокуса для Ваших глаз ручкой (11). Внимание. Никогда не

вращайте сразу обе ручки для тонкой настройки фокуса в разные стороны, иначе механизм фокусировки

может сломаться.

Рисунок 3е
