9

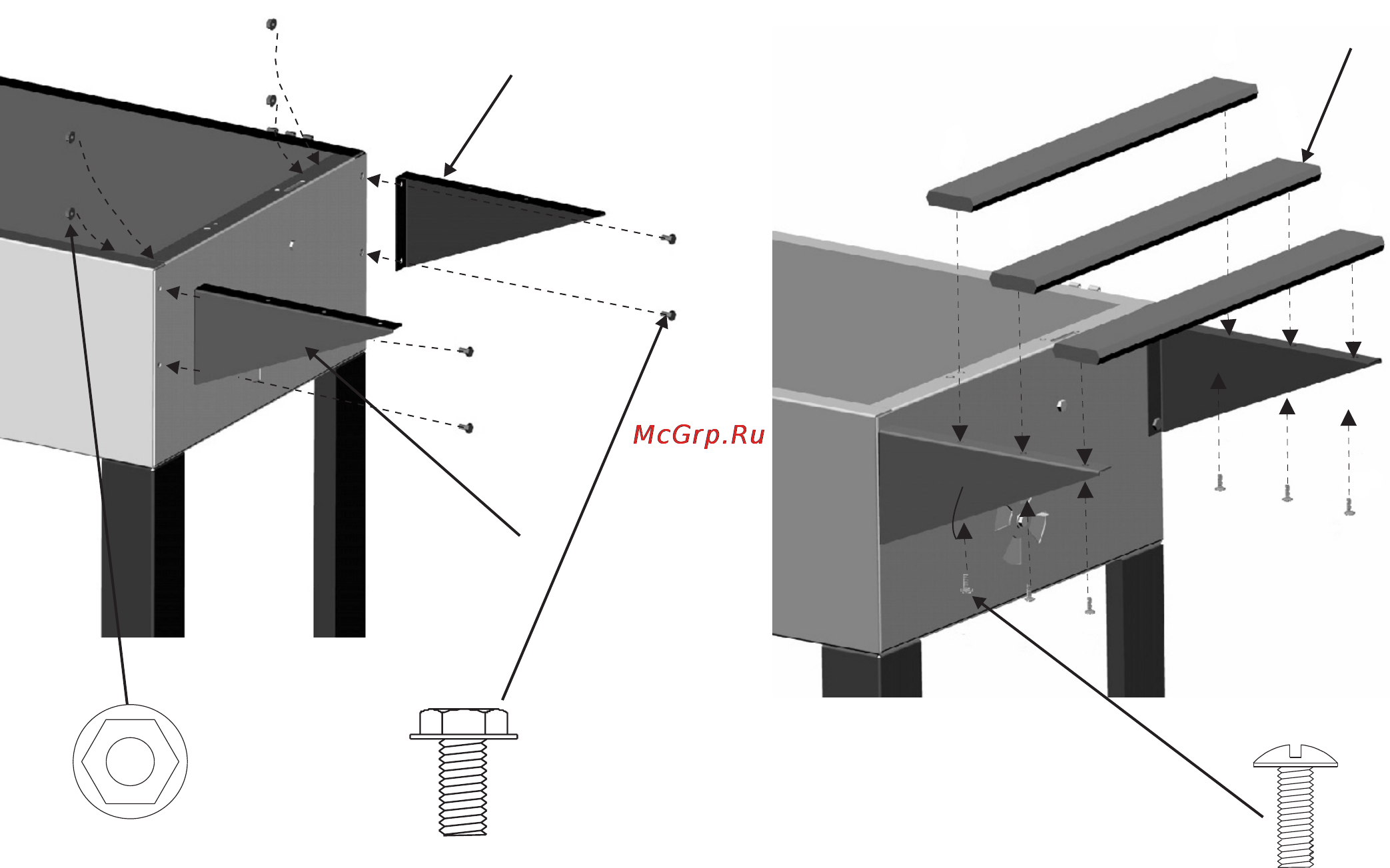

grill using (2) 1/4-20x1/2” long hex screws and (2)
1/4” flange nuts each.
Attach left and right shelf brackets to both ends of
Attach (3) slats to each set of shelf brackets using (6)
#10-24x1/2” screws.
DO NOT TIGHTEN UNTIL ALL SLATS ARE
ATTACHED.
Fixez les supports de rayons gauche et droite pour les deux
extrémités de la grille en utilisant (2) vis hex n ° ¼ -20 x ½ po
et (2) de noix d'accouplement ¼ de pouce chacune.
Fixez (3) lames à chaque ensemble de supports de tablette
au moyen de (6) vis n° 10-24 × ½ po.
NE PAS SERRER AVANT QUE TOUTES LES LAMES
SOIENT FIXÉES.
Fije los soportes izquierdo y derecho de la repisa a la parte
frontal de la sección inferior de la parrilla con (2) tornillos
hexagonales largos 1/4-20 x 1/2” y (2) tuercas con brida, de
1/4”, en cada uno. Repita el proceso con el otro extremo.
Fije (3) tablillas de madera a cada uno de los juegos de
soporte de la repisa, usando (6) tornillos No.10-24 x 1/2” y
tuercas con brida. NO LOS APRIETE HASTA QUE NO
ESTÉN INSTALADAS TODAS LAS TABLILLAS.
S
H
I
1/4-20x1/2”
Hex Screw
Qty. 8
nº 1/4-20 × 1/2 po
Écrou hexagonal
Qté : 8
1/4-20 x 1/2”
Tornillo hexagonal
Cant. 8
1/4-20
Flanged Lock Nut
Qty. 8
nº1/4-20
Écrou d'accouplement
Qté : 8
1/4-20
Contratuerca con brida
Cant. 8
Screw
Qty. 12
Vis
Qté : 12
Tornillo
Cant. 12
#10-24 x 1”
nº 10-24 × 1 po
#10-24 x 1”
La tapa no se muestra, para mayor claridad
Le couvercle n'est pas montré pour conserver la clarté du schéma.
Lid shown removed for clarity.
22
