22
ДЕТАЛИ СБОРКИ «КОРВЕТ 323» (Рис. LTO 1)
*- позиция по схеме сборки
№* Код Наименование №* Код Наименование
1 127034 Ручка (2) 47 127077 Направляющая (2)
2 127035 Стол приемный 48 127078 Уголок прижимной (2)
3 127036 Стержень 49 127079 Патрубок пылесборника
4 127037 Стопор (2) 50 127080 Накладка (2)
5 127038 Ползун правый задний 51 127081 Пружина (2)
6 127039 Рычаг 52 127082 Ползун правый
10 127040 Гайка 53 127083 Плита опорная правая
11 127041 Нож (2) 54 127084 Болт (4)
12 127042 Головка фрезерная 55 127085 Блок опорный (4)
13 127043 Прижимная планка (2) 56 127086 Ролик
14 127044 Кольцо 57 127087 Ось
15 127045 Штифт 58 127088 Пылесборник
16 127046 Прижимное устройство 59 127089 Плита опорная левая
17 127047 Плита подвижная 60 127090 Распорка (2)
18 127048 Пружина (2) 61 127091 Шестерня большая (2)
19 127049 Опора 62 127092 Шайба (2)
20 127050 Кожух фрезерной головки 63 127093 Шкив
21 127051 Кольцо (2) 64 127094 Кронштейн (низ)
22 127052 Колпак защитный 65 127095 Ось антиотбрасывателя
23 127053 Вставка разрезная 66 127096 Крышка подшипника
24 127054 Патрон фрезерный 67 127097 Втулка распорная
25 127055 Втулка распорная 68 127098 Втулка
26 127056 Корпус подшипника 69 127099 Рычаг
27 127057 Стакан защитный 70 127100 Вал рабочий
28 127058 Рычаг 71 127101 Ролик подающий
29 127059 Прижим 72 127102 Ограничительная пластина
30 127060 Пружина 73 127103 Гребень (23)
31 127061 Опора 74 127104 Пылесборник
32 127062 Патрубок 75 127105 Пружина (6)
33 127063 Прижимное устройство 76 127106 Штифт стопорный
34 127064 Кожух защитный 77 127107 Пружина
35 127065 Скоба 78 127108 Ручка
36 127066 Планка 79 127109 Планка прижимная (3)
37 127067 Направляющая 80 127110 Нож (3)
38 127068 Гайка специальная 81 127111 Планка защитная
39 127069 Держатель 82 127112 Ползун задний левый
40 127070 Соединитель (2) 83 127113 Кронштейн (верх)
41 127071 Указатель 84 127114 Опора кронштейна
42 127072 Стол подачи 85 127115 Винт
43 127073 Шкала 86 127116 Лоток
44 127074 Опора 87 127117 Плита опорная
45 127075 Втулка 88 127118 Нож
46 127076 Ползун левый
11

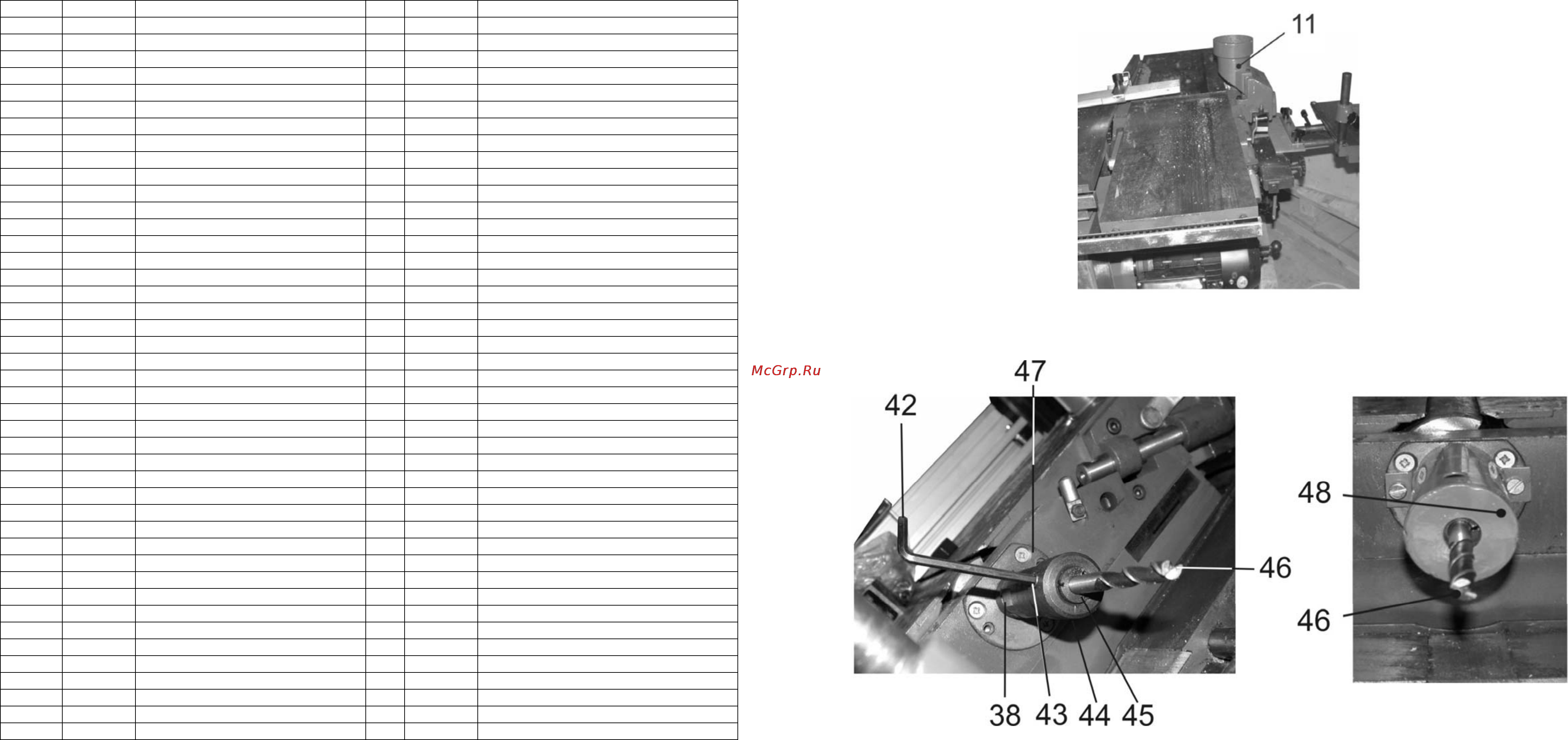

Рис. 13
Рис. 14 Рис.15
8.3.2. Установите фрезерную головку (39) (или насадную фрезу) выше фрезерной головки (39). При необходимости
установите наборные шайбы (40), так чтобы перекрыть 1-2 оборота резьбы на шпинделе (38). В противном случае,
Вам не удастся закрепить фрезу или фрезерную головку (39) гайкой (41), Рис.12.
8.3.3. Установите и закрепите кожух фрезера (11), Рис.13.
8.3.4. При выполнении фрезерных операций с применением пальчиковых фрез (46)
необходимо на шпиндель (38)
установить и закрепить специальный фрезерный патрон (44), Рис.14.
8.3.5. В специальный фрезерный патрон (44) вставьте необходимую разрезную вставку (45) сквозной прорезью
перпендикулярно болту фиксации (43), установите пальчиковую фрезу (46) и, используя шестигранный ключ (42),
закрепите пальчиковую фрезу болтом фиксации (43), Рис.14.
ВНИМАНИЕ! Внутренний диаметр отверстия разрезной втулки должен строго соответствовать диаметру
хвостовика используемой пальчиковой фрезы (
сверла).
8.3.6. Установите и на крышке (47) закрепите защитный колпак (48), Рис.14,15.
