13. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании станка является правильная регулировка.
Лучше всего проверить все регулировки во время устранения неисправности
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети питания
1. Проверить наличие напряжения в
сети
2. Неисправен выключатель 2. Проверить выключатель
1.Двигатель не
запускается
3. Сгорела обмотка двигателя
3. Обратиться в
специализированную мастерскую
для ремонта.
1. Низкое напряжение 1. Проверить напряжение в сети
2. Перегрузка по сети 2. Проверить напряжение в сети
3. Обрыв в обмотке
3. Обратиться в
специализированную мастерскую
для ремонта.
2.Двигатель не
развивает полную
скорость и не работает
на полную мощность
5. Слишком длинный удлинительный шнур
5. Заменить шнур на более короткий,
убедиться, что он отвечает
требованиям п.5.2.4.
1. Двигатель перегружен
1. Уменьшить нагрузку на двигатель,
соблюдать режим работы для
данной операции.
2. Обмотки сгорели или обрыв в обмотке
2. Обратиться в
специализированную мастерскую
для ремонта
3.Двигатель
перегревается,
останавливается,
размыкает прерыватели
предохранителей
4. Предохранители или прерыватели имеют
недостаточную мощность
4. Установить предохранители или
прерыватели соответствующей
мощности
14. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Станок модели "КОРВЕТ 323" соответствует требованиям ГОСТ 12.2.026.0-93, обеспечивающим безопасность
жизни, здоровья потребителей и охрану окружающей среды и признан годным к эксплуатации.
Зав. номер ________ Станок принят _________ Подпись __________
Дата продажи _________________ штамп
15. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную и безаварийную работу станка при условии правильного монтажа и
обслуживания его в соответствии с требованиями по эксплуатации и хранению, изложенными в настоящем руководстве
по эксплуатации.
Гарантийный срок эксплуатации станка– 12 месяцев со дня продажи через розничную торговую сеть. Срок службы – 5
лет. При отсутствии даты продажи и штампа магазина на
гарантийном и отрывных талонах гарантийный срок
исчисляется с даты изготовления.
В случае нарушения работоспособности станка в течение гарантийного срока эксплуатации, владелец имеет право на
бесплатный ремонт вышедшего из строя станка, если не будет отмечено следующее:
Анализ представленных документов выявил отклонения от требуемых норм (гарантийный талон заполнен с
нарушениями, сведения о
станке в документах не соответствуют действительным, на документе присутствуют признаки
вторичного заполнения, истек срок обязательств гарантийного обслуживания и др.) Отмечена попытка разборки
станка без надлежащих оснований, оговоренных в руководстве по эксплуатации на него; нарушены пломбы, на
шлицах винтов, на корпусе присутствуют следы разборки (при этом в гарантийном талоне нет отметки
Сервисного
Центра или его полномочных представителей о проведенном обслуживании, ремонте).
Неисправность станка стала следствием воздействия высоких или низких температур, попавших внутрь
посторонних предметов,
ж
идкостей, сильного загрязнения, воздействия на изделие обстоятельств «непреодолимой
силы».
Изделие эксплуатировалось: без требуемого ухода; с использованием расходных материалов ненадлежащего
качества, с нарушением сроков техобслуживания и регламентных работ.
При выявлении причин, вызвавших неисправность, специалисты службы определят, что при эксплуатации были
нарушены требования и рекомендации руководства по эксплуатации (Методика и иллюстрации производителя).
Если
невнимательность или небрежность оператора, пропустившего первичные признаки дефекта (возможно
производственного), привела к необходимости сложного комплексного ремонта.
15

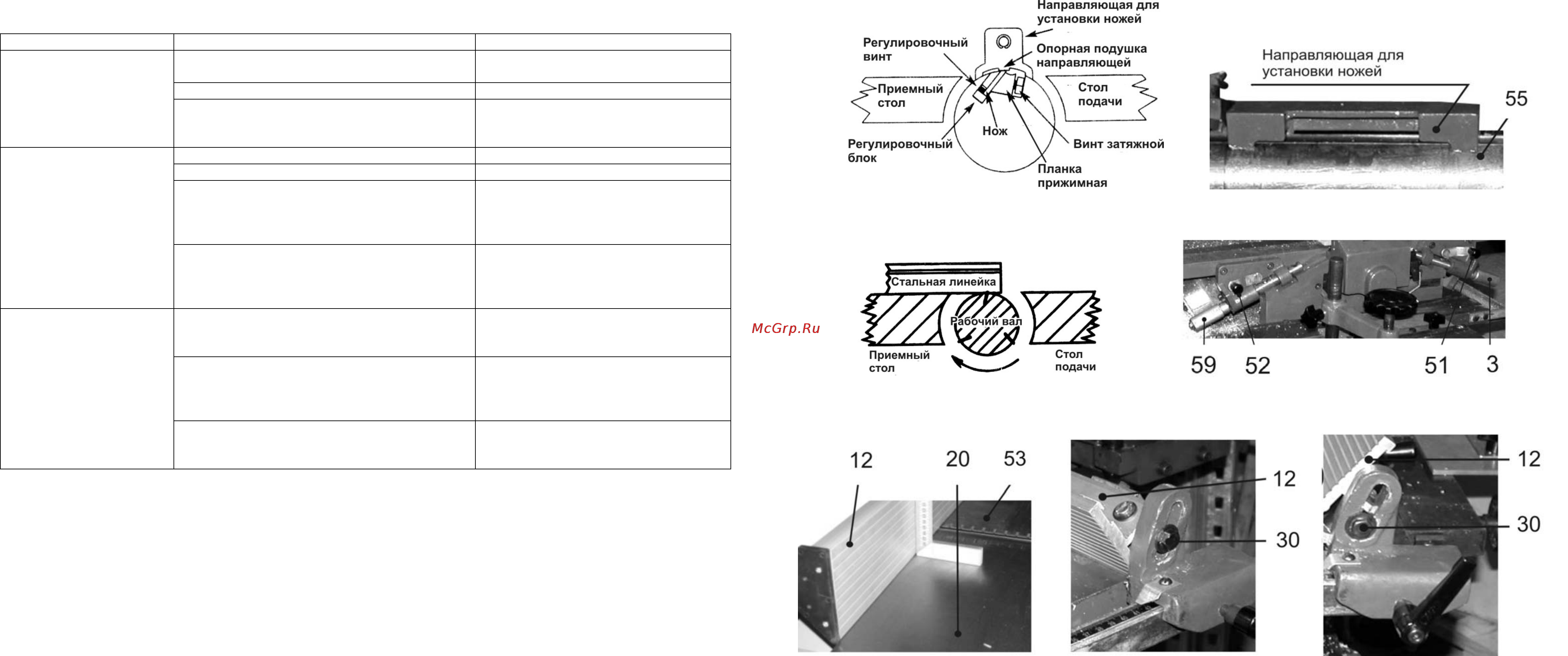

Рис. 24 Рис. 25
Рис. 26 Рис. 27
Рис. 28 Рис. 29 Рис. 30
9.5.1. Для получения ровной поверхности на заготовке режущая кромка ножа должна находиться в одной плоскости с
приёмным столом.
9.5.2. Для проверки положение приёмного стола выполните следующее:
- установите линейку на приемный стол и рабочий вал, как показано на Рис. 26;
- проверните вручную рабочий вал: ножи должны едва касаться линейки;
- ручкой (59) поднимите или
опустите приемный стол (53), чтобы поверхность приёмного стола (53) была точно на одном
уровне с самой высокой точкой ножей.
9.6. Регулировка стола подачи (Рис. 26, 27)
9.6.1. Превышение приёмного стола и ножей рабочего вала над столом подачи является глубиной строгания, Рис.26.
9.6.2. Глубина строгания регулируется ручкой регулировки подъёма стола подачи (3), Рис.27. И
спользуя угольник,
универсальный угломер или шаблон, установите предполагаемый угол направляющей планки (12) к
столу подачи (20).
Зафиксируйте положение болтом (30).
9.7. Регулировка направляющей планки (Рис. 28,29,30)
9.7.1. Для регулировки направляющей планки выполнить следующее:
- используя угольник, универсальный угломер или шаблон, установите предполагаемый угол направляющей планки (12).
9. 8. Подготовка к работе
9.8.1. Перед началом выполнения работ на станке убедитесь:
- что Ваш станок подсоединён к устройству для сбора стружки и древесной
пыли (см п.11);
- в плавности движения и равномерности прилегания заготовки к направляющим поверхностям (строгание и продольное
пиление по направляющей планке, фрезерование фрезерной головкой);
- в надёжном креплении заготовки в прижимных устройствах (поперечное пиление, фрезерование пальчиковой фрезой,
сверление);
- при обрабатывании заготовок длинной более 1000 мм, используйте роликовые опоры (см.раздел 10);
- убедитесь в
правильности настроек и установок согласно предполагаемой обработки заготовки.
Содержание
- Примечание цифра в скобках х это количество деталей 3
- 1 общие указания 4
- Рис lto 5 4
- Схема сборки станка корвет 323 4
- Комплектность станка 5
- Рис 1 5
- Рис lto 4 7
- Схема сборки станка корвет 323 7
- Схема сборки станка корвет 323 рис lto 3 9
- Схема сборки станка корвет 323 рис lto 2 12
- Инструкции по эксплуатации 14
- Рис lto 1 15
- Схема сборки станка корвет 323 15
- Электрическая схема станка корвет 323 описание работы электросхемы 16
- Возможные неисправности и методы их устранения 17
- Гарантийные обязательства 17
- Рис 26 рис 27 17
- Рис 28 рис 29 рис 30 рис 28 рис 29 рис 30 17
- Свидетельство о приёмке и продаже 17
- Опора роликовая 18
- Пылесосы для сбора стружки и древесной пыли 18
- Техническое обслуживание предупреждение для собственной безопасности необходимо выключить станок и отключить вилку из электрической розетки перед выполнением обслуживания станка 18
