Энкор Корвет-323 10323 [15/18] Схема сборки станка корвет 323
![Энкор Корвет-323 10323 [15/18] Схема сборки станка корвет 323](/views2/1016585/page15/bgf.png)
: 20

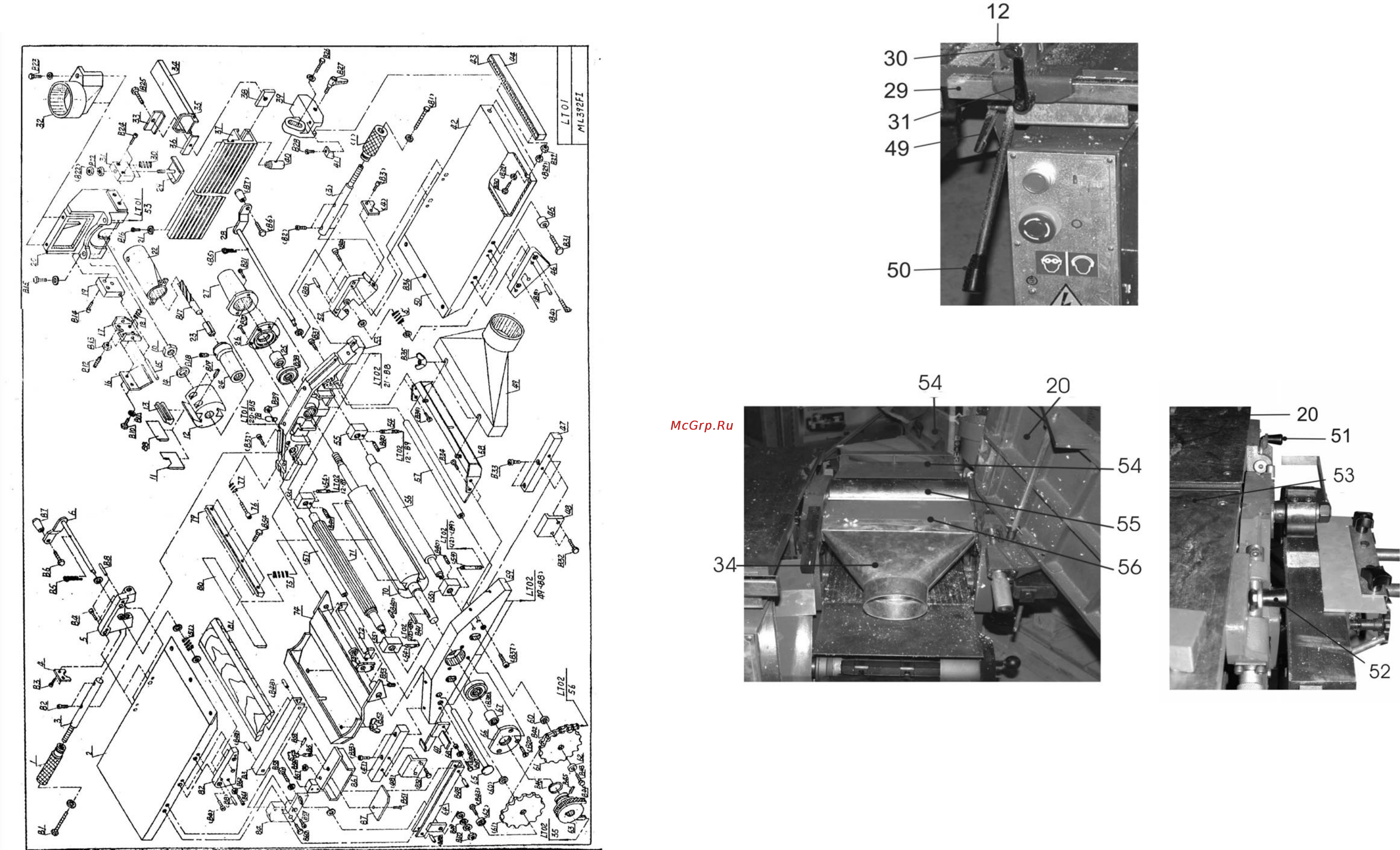

СХЕМА СБОРКИ СТАНКА "КОРВЕТ 323 " (Рис. LTO 1)
13
Рис.18
Рис.19 Рис.20
Переведите рычаг переключения (35) в положение «строгание/фрезерование», Рис.3;
- как указано в пункте 8.3, свободный конец шпинделя, предназначенный для крепления фрезерного оборудования и
инструмента, должен быть закрыт защитным стаканом, см. рис 11;
- установите направляющую планку (12) на опору (28), Рис. 2,3;
- по шкале опоры (28) и указателю направляющей планки (12) определите положение направляющей планки (12),
зафиксируйте положение ручкой
фиксации (31), Рис.2,3;
- болтом фиксации (30) зафиксируйте выбранный угол наклона направляющей планки (12) относительно подающего
стола (20) (см. пункт 9.7);
- ручкой регулировки подъёма стола подачи (3) установите глубину строгания (см. пункт 9.6);
- закройте защитной планкой (13) не принимающую участия в строгании часть рабочего вала, Рис.2;
- защитным кожухом закрыть не принимающую участия в строгании часть рабочего вала;
- поверните ручки замков (51 и 52), Рис. 20. Поднять стол подачи (20) и приёмный стол (53), установите и закрепите
патрубок пылесборника (34) на лотке (56). Опустите стол подачи (20) и приёмный стол (53). Ручками замков (51 и 52)
зафиксируйте положение, Рис.19,20;
- для удаления древесной стружки и пыли с рабочей зоны соединить патрубок пылесборника (34), Рис.19, с
пылесосом для сбора стружки и
древесной пыли см. раздел 11
Содержание
- Примечание цифра в скобках х это количество деталей 3
- 1 общие указания 4
- Рис lto 5 4
- Схема сборки станка корвет 323 4
- Комплектность станка 5
- Рис 1 5
- Рис lto 4 7
- Схема сборки станка корвет 323 7
- Схема сборки станка корвет 323 рис lto 3 9
- Схема сборки станка корвет 323 рис lto 2 12
- Инструкции по эксплуатации 14
- Рис lto 1 15
- Схема сборки станка корвет 323 15
- Электрическая схема станка корвет 323 описание работы электросхемы 16
- Возможные неисправности и методы их устранения 17
- Гарантийные обязательства 17
- Рис 26 рис 27 17
- Рис 28 рис 29 рис 30 рис 28 рис 29 рис 30 17
- Свидетельство о приёмке и продаже 17
- Опора роликовая 18
- Пылесосы для сбора стружки и древесной пыли 18
- Техническое обслуживание предупреждение для собственной безопасности необходимо выключить станок и отключить вилку из электрической розетки перед выполнением обслуживания станка 18
