16
9.9. Включение/выключение
ВНИМАНИЕ!
Перед пробным включением станка убедитесь, что на рабочем столе все узлы и механизмы надёжно
закреплены, нет посторонних предметов, и ничто не мешает вращению шпинделя, фрезы, рабочего вала,
пильного диска.
9.9.1. Для включения станка необходимо (Рис.2,3):
- вставить электрическую вилку шнура питания станка в розетку с напряжением 220 вольт;
-
если одна или обе красные кнопки аварийного выключателя (25), (24) находятся в утопленном положении,
кнопки повернуть по часовой стрелке до их выхода из фиксированного положения;
включение станка производится нажатием на зелёную кнопку включения (26), скорость вращения двигателя
постепенно повысится до максимальных оборотов, Рис. 3;
- станок должен поработать не менее 2-3 минут. Убедитесь, что все элементы
станка надежно закреплены и
работают равномерно и правильно, после чего можно приступать к работе.
9.9.2. По окончанию выполнения операции выключите станок, для чего:
- нажмите на красную кнопку аварийного выключателя (25) или (24);
- во избежание непреднамеренного включения станка, (нечаянного нажатия на зелёную кнопку во время
обслуживания станка) нажатую красную кнопку аварийного выключателя (25) или
(26) поверните по часовой
стрелке до фиксации в утопленном положении;
- вилку шнура питания станка отключите из питающей розетки.
9.10. Фрезерование, сверление, строгание, пиление
9.10.1. К работе со станком допускаются подготовленные и имеющие опыт работы с деревообрабатывающими
станками лица. Приступая к выполнению намеченной операции на станке, необходимо изучить руководство по
эксплуатации и устройство
станка, чётко знать назначение каждого органа управления станком.
9.10.2. Перед выполнением намеченной операции знать методы и режимы предполагаемой обработки, получить
информацию в соответствующих учебных пособиях или у квалифицированного специалиста.
9.10.3. Произведите подготовительные настройки, описанные выше. В тех случаях, когда подача заготовки
производится вручную, используйте толкатели. Подавайте заготовку с равномерной скоростью. Любая
остановка
заготовки образует неровность или ступень на обработанной поверхности заготовки.
9.10.4. При выполнении операции сверление, фрезерование пальчиковыми фрезами и торцевое (косое) пиление,
закрепляйте заготовку прижимными устройствами.
9.10.5. При выполнении фрезерной операции пальчиковыми фрезами, осуществляйте скорость подачи заготовки
закреплённой на суппорте (5), рычагами поперечной подачи (4) и продольной подачи (6) с учётом диаметра
режущего инструмента, глубины
фрезерования, твёрдости и влажности материала заготовки, Рис.2.
9.10.6. При выполнении операции строгания в размер, устанавливайте высоту строгания с учётом толстой
стороны заготовки, твёрдости и влажности материала заготовки. Подавайте заготовку толстой стороной вперёд.
9.10.7. При выполнении операции торцевого (косого) пиления, осуществляйте скорость подачи заготовки,
закреплённой на суппорте (17), с учётом высоты пиления, твёрдости
и влажности материала заготовки, Рис.2.
ВНИМАНИЕ! НЕ ВКЛЮЧАЙТЕ И НЕ ВЫКЛЮЧАЙТЕ СТАНОК ПРИ НЕ ОТВЕДЁННОЙ ОТ РЕЖУЩЕГО
ИНСТРУМЕНТА ЗАГОТОВКИ
10. Опора роликовая

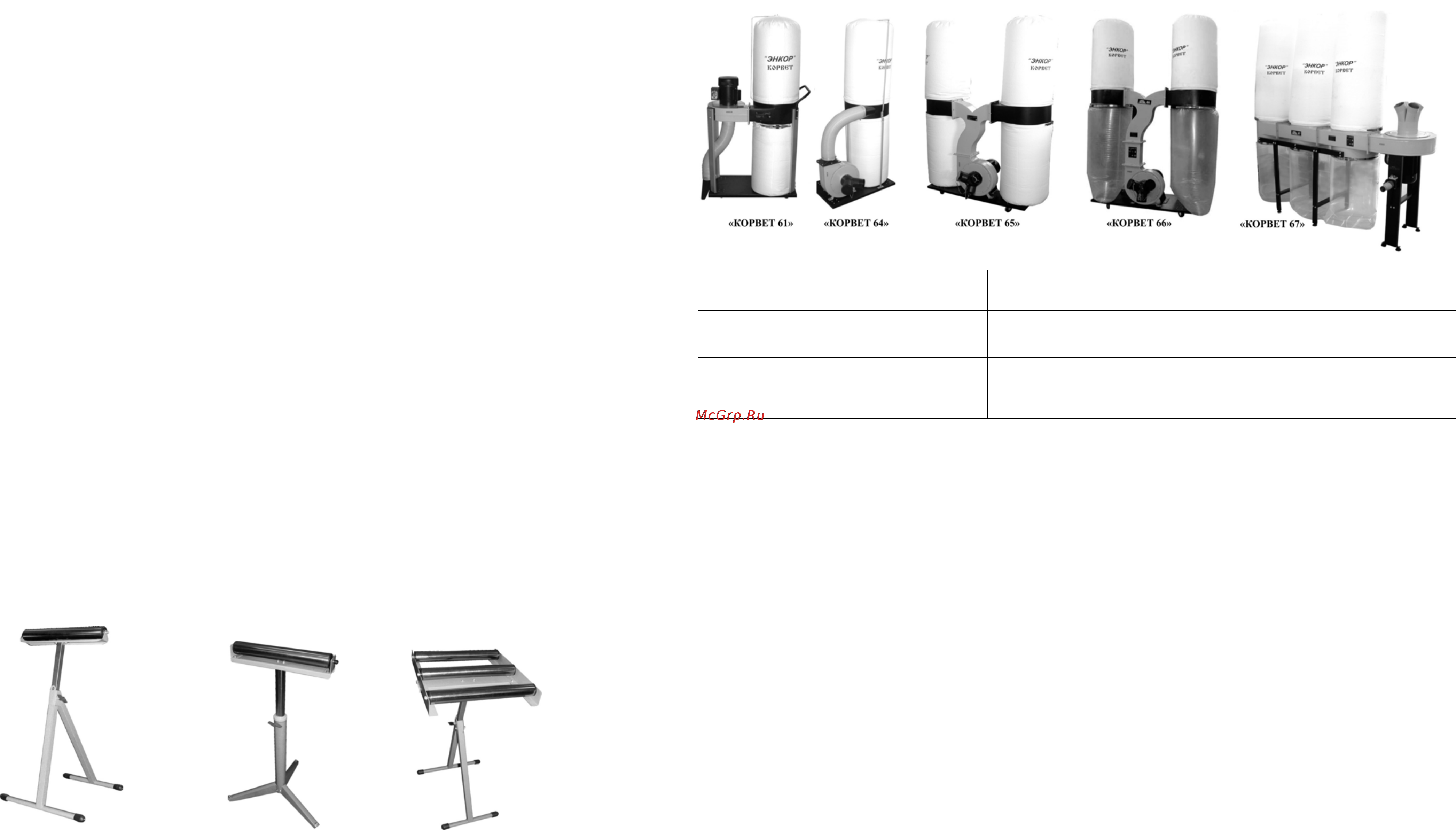

Для создания удобств при работе со станком рекомендуем приобрести опору роликовую (Рис.31), которая
облегчит работу с заготовками большой длины как при подаче заготовки на обработку, так и передаче готового
изделия после обработки.
Рис. 31
Код для заказа 29941 Код для заказа 29940 Код для заказа 29942
17
11. Пылесосы для сбора стружки и древесной пыли
Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ» рекомендуем
использовать пылесосы «КОРВЕТ» различных модификаций (Рис.32), которые обеспечат надлежащие условия
работы и сохранят Ваше здоровье.
Рис.32
«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»
Напряжение питания
220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц 380 В, 50 Гц
Потребляемая
мощность
750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт
Расход воздуха
14,2 м3/мин 42,6 м3/мин 62.3 м3/мин 70,82 м3/мин 76м3/мин
Объём пылесборника
0,057м3 0,153м3 0,307м3 0,43м3 0,57м3
Объём фильтра
0,057м3 0,153м3 0,307м3 0,43м3 0,57м3
Код для заказа 10261 10264 10265 10266 10267
12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предупреждение: для собственной безопасности необходимо выключить станок и отключить
вилку из электрической розетки перед выполнением обслуживания станка.
12.1. Обслуживание
12.1.1. Содержите станок и рабочее место в чистоте. Не допускайте накапливание пыли, стружки и посторонних
предметов на станке и внутри корпуса. Освобождайте все трущиеся узлы и детали от пыли, стружки и посторонних
предметов. Периодически очищайте станок сжатым воздухом.
12.1.2. Заменяйте изношенные детали по мере необходимости. Электрические шнуры в случае износа,
повреждения
следует заменять немедленно.
12.1.3. Станок всегда необходимо проверять перед работой. Все неисправности должны быть устранены и
регулировки выполнены. Проверьте плавность работы всех деталей.
12.1.4. После окончания работы удалите стружку со станка и тщательно очистите все поверхности. Рабочие
поверхности должны быть сухими, слегка смазаны маслом.
12.1.5. Останавливайте станок, проверяйте состояние крепления и
положения всех сопрягаемых деталей, узлов и
механизмов станка после 50 часов наработки.
12.1.6. Для смазки поверхностей станка применяйте машинное масло. Для смазки ходовых винтов применяйте
густую смазку типа ЛИТОЛ
12.1.7. Приводные ремни следует менять, когда их натяжение не помогает предотвращать проскальзывание
шпинделя.
