28

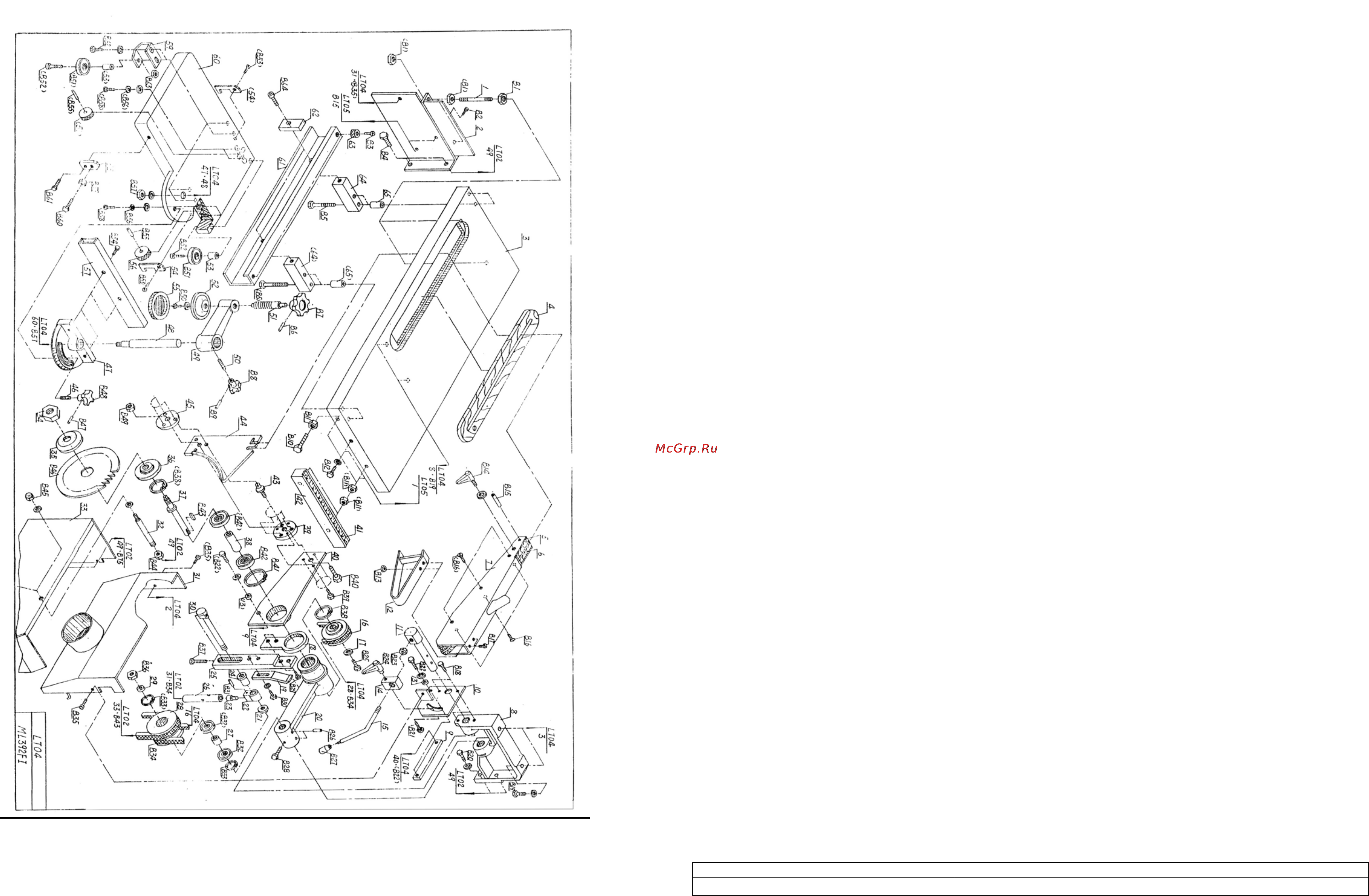

СХЕМА СБОРКИ СТАНКА "КОРВЕТ 323 " (Рис. LTO 4)
5
4.2.5. Не пытайтесь остановить двигатель, систему передачи вращения, рабочий вал, пильный диск или фрезу
руками или какими-то либо предметами.
4.1.6. Никогда не вставляйте пальцы в отверстие выхода опилок.
4.2.7. Обеспечивайте надёжное прижатие и положение на рабочем столе обрабатываемой заготовки.
4.2.8. Не форсируйте режим работы, рекомендованный для данной операции.
4.2.9.
Обрабатывайте только качественную древесину. На заготовке не должно быть слабых или очень крепких
сучков, гвоздей, винтов, камней или иных инородных предметов, которые могут привести к поломке режущего
инструмента. Вылет обломков режущего инструмента или вышеуказанных предметов могут нанести травму.
4.2.10. Прижимные и направляющие устройства должны быть установлены в соответствии с рабочим заданием.
4.2.11. При работе с узкими и короткими заготовками необходимо пользоваться специальными захватами и
прижимами.
4.2.12. Заготовку необходимо прижимать к столу и направляющей планке прижимными устройствами. В остальных
случаях, при ручной подаче заготовок, заготовку необходимо подавать на режущий инструмент при помощи колодок
или толкателей.
4.2.13. Длинные заготовки должны обрабатываться только с использованием дополнительных
роликовых опор.
4.2.14. Никогда не стойте на одной линии с линией подачи заготовки. Во избежание травмы при отдаче заготовки
всегда стойте сбоку.
4.2.15. Производите измерения обрабатываемой заготовки, если она находится на столе станка, при помощи
мерительных приборов и инструментов только после полной остановки вращающихся элементов станка.
4.2.16. Ограничьте себя от попадания стружки.
4.2.17. Не допускайте скопление стружки на столе станка.
4.2.18. Стружку убирайте при помощи крючка и щётки при выключенном станке.
4.2.19. Останавливайте станок, проверяйте состояние крепления и положение всех сопрягаемых деталей, узлов и
механизмов станка после 50 часов наработки.
4.2.20. При Т.О. не допускайте попадания смазочных материалов на кнопки и рычаги управления.
4.2.21. К
работе со станком допускаются подготовленные и имеющие опыт работы на деревообрабатывающих
станках рабочие не моложе 16 лет.
5. ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ
ВНИМАНИЕ: Проверьте соответствие напряжения источника питания и соединений требованиям Вашего
станка. Для этого достаточно взглянуть на табличку с техническими данными на двигателе станка.
5.1. Электрические соединения. Требования к шнуру
питания
5.1.1. Запрещается переделывать вилку станка, если она не входит в розетку питающей сети. Квалифицированный
электрик должен установить соответствующую розетку.
5.1.2. При повреждении шнура питания станка его должен заменить изготовитель или сертифицированный
Сервисный центр.
5.2 Требования к двигателю
ПРЕДУПРЕЖДЕНИЕ: Этот станок предназначен для использования только в сухом помещении. Не допускайте
установку станка
во влажных помещениях.
ВНИМАНИЕ! Для исключения опасности повреждения двигателя, регулярно очищайте двигатель от стружки и пыли.
Таким образом обеспечивается его беспрепятственное охлаждение.
5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите станок.
Отсоедините вилку шнура питания станка от розетки и попытайтесь по таблице возможных неисправностей найти
и
устранить возможную причину.
5.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:
- двигатель постоянно перегружается;
- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную
работу станка. Однако, при тяжёлой нагрузке необходимо, чтобы на двигатель подавалось напряжение 220 В.
5.2.3. Чаще всего проблемы с двигателем возникают при плохих
контактах в разъёмах, при перегрузках, пониженном
напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому всегда с
помощью квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и потребляемый ток.
5.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с двигателем
. Поэтому для нормального
функционирования этого станка необходимо достаточное поперечное сечение подводящих проводов. Приведённые в
таблице данные о длине подводящих проводов относятся к расстоянию между распределительным щитом, к
которому подсоединен станок и вилкой штепсельного разъёма станка. При этом, не имеет значения, осуществляется
подвод электроэнергии к станку через стационарные подводящие провода, через
удлинительный кабель или через
комбинацию стационарных и удлинительных кабелей. Удлинительный провод должен иметь на одном конце вилку с
заземляющим контактом, а на другом – розетку, совместимую с вилкой Вашего станка.
Предупреждение: Станок должен быть заземлен.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм
2
