Stiga PARK COMPACT 16 [30/39] Для того чтобы демонтировать нож нужно крепко его захватить пользуясь рабочими перчатками и отвинтить две гайки 1 заточить оба лезвия при помощи абразивного круга средней...

Содержание

• Предисловие 1
• Содержание 2
• В руководстве описаны различные модели машины главные отличия между которыми заключаются в следующем 3
• Доступны в различных областях сбыта продукции 3
• Наличие составных частей или дополнительных принадлежностей которые не всегда 3
• Некоторые параграфы содержащие особенно важную информацию о технике безопасности или принципах работы устройства выделены согласно этому критерию 3
• Особая оснастка 3
• Правила безопасности 3
• Символ используется для указания ссылок на другие разделы руководства для получения дополнительных разъяснений или информации 3
• Символ я указывает на любое различие в использовании за ним следует модель к которой это относится 3
• Необходимо внимательно прочитать перед началом использования машины 4
• Ни 4 4
• Общие правила техники безопасности 4
• Правила безопасности 4
• Ни 5 5
• Опасность порезов движущийся нож не вставлять руки или ноги внутрь выемки для ножей 5
• Опасность увечья убедитесь что пока двигатель включен дети находятся вдали от машины 5
• Правила безопасности 5
• При использовании машины следует соблюдать осторожность чтобы вам об этом напомнить на машине имеются ярлыки с рисунками которые призывают соблюдать основные меры предосторожности во время использования эти ярлыки являются неотъемлемой частью машины если какой нибудь ярлык отклеится или станет нечитаемым свяжитесь с представителем магазина в котором вы приобрели машину чтобы заменить ярлык их значение поясняется ниже 5
• Ярлыки с информацией относящейся к безопасности 5
• Идентификационная маркировка машины и ее составные 6
• Части 6
• Распаковка и комплектация 8
• Средства и приборы управления 11
• Стояночный тормоз препятствует движению машины после ее парковки у 11
• Управляет поворотом передних колес 11
• Эта педаль выполняет двойную функцию в первой части своего хода она действует как сцепление включая или отключая тягу колес а во второй части хода она включает тормоз 11
• Выключить двигатель если не выполняется хоть одно условие безопасной работы 15
• Защитные устройства действуют согласно двум критериям предотвратить запуск двигателя если не удовлетворяются все условия безопасной 15
• Правила эксплуатации 15
• Работы 15
• 1 установить рычаг акселератора в положение выключение 23
• 1 установить рычаг акселератора в положение медленно 2 выключить двигатель повернув ключ в положение выключение 23
• По окончании работы остановите машину и включите стояночный тормоз 23
• После завершения скашивания отключить сцепление ножа уменьшить число оборотов двигателя и вернуться обратно подняв режущий купол в максимально высокое положение 23
• После каждого пользования очистить внешнюю сторону машины опорожнить мешок и потрясти его чтобы очистить от остатков травы и почвы промыть пластмассовые части кузова губкой смоченной водой и моющим средством соблюдая повышенную внимательность чтобы не замочить двигатель детали электрооборудования и электронную плату 23
• Промывку внутренней части режущего купола и выбросного канала необходимо 23
• При возобновлении работы удостоверьтесь что на трубках и карбюраторе нет утечек бензина 25
• Расположенную на входе бензофильтра 1 доступ к которой возможен с правой стороны над выбросным каналом и не забудьте опять подсоединить трубку 25
• Учитывая указанные предельные значения уклон не более 10 17 по наклонным газонам необходимо перемещаться вверх вниз и ни в коем случае не поперек соблюдая повышенную внимательность при изменении направления чтобы расположенные выше колеса не столкнулись бы с препятствиями камни ветки корни и т д что может привести к боковому скольжению опрокидыванию или потери контроля над машиной 25
• Вставьте прокладку 1 толщиной 27
• Для получения беспрепятственного доступа к нижней части машины ее можно установить в вертикальное положение 27
• Ее в точках не позволяющих ей сорваться не за руль и чтобы она устойчиво встала на указанные точки опоры и следя за тем чтобы не повредить опоры мешка 27
• Л а v 27
• Обслуживание 27
• Опорожнить бак от топлива 27
• Поднять машину с передней стороны уделяя особое внимание тому чтобы ухватить 27
• Приблизительно 60 мм под заднюю пластину аккуратно поместив ее между краем пластины и выпускным отверстием выбросного канала 27
• Улвц 27
• Установить режущий купол в положение 5 1 27
• Для того чтобы демонтировать нож нужно крепко его захватить пользуясь рабочими перчатками и отвинтить две гайки 1 заточить оба лезвия при помощи абразивного круга средней зернистости и проверить балансировку ножа оперев его на диск 0 18 мм вставленный в центральное отверстие 30
• Машина снабжена соединителем 1 для зарядки установленным рядом с аккумулятором этот соединитель необходимо подсоединить к соединителю специального поддерживающего зарядного устройства св02 входящего в комплектацию 30
• Проверить что нож хорошо заточен и прочно прикреплен к опоре плохо заточенный нож выдирает траву и приводит к пожелтению газона ослабленный нож привод к возникновению вибрации и может создать опасную 30
• Ситуацию 30
• Руководство по выявлению неполадок 35
• Руководство по выявлению неполадок_____________________________________________ 35
• Моделях ср 36
• Руководство по выявлению неполадок 36
• А внимание 37
• Выполненный ремонт приводит к немедленному прекращению действия гарантии и 37
• Если после выполнения описанных выше действий неполадки не пропадают связаться с авторизованным центром технической поддержки 37
• Никогда не пытайтесь выполнить ответственные ремонтные 37
• Работы если у вас нет необходимых средств или знаний любой плохо 37
• Руководство по выявлению неполадок 37
• С изготовителя снимается всякая ответственность 37
• Дополнительные приспособления по требованию 38
• Технические характеристики 39

Похожие устройства

• Garmin echo 100 Инструкция по эксплуатации
• HP DESKJET 1000 Инструкция по эксплуатации
• Sony HVR-Z1E Инструкция по эксплуатации
• Ardo VR 90 inox Инструкция по эксплуатации
• Smeg SC399X-8 Инструкция по эксплуатации
• Proma DSO-1000 25406130 Инструкция по эксплуатации
• Garmin echo 150 Инструкция по эксплуатации
• HP DESKJET 3000 Инструкция по эксплуатации
• Sony HDR-HC1E Инструкция по эксплуатации
• Ardo Speedy F50 inox Инструкция по эксплуатации
• Smeg SC106PZ-8 Инструкция по эксплуатации
• Stiga PARK COMPACT 16 4WD Инструкция по эксплуатации
• HP DESKJET D1663 Инструкция по эксплуатации
• Etalon MK 15 комби Инструкция по эксплуатации
• Sony HDR-FX1E Инструкция по эксплуатации
• Jet JDP-2800VS 1792800M Инструкция по эксплуатации
• Smeg SC106AL-8 Инструкция по эксплуатации
• Ardo Speedy F60 inox Инструкция по эксплуатации
• Etalon 50 S RE (22) Инструкция по эксплуатации
• Smeg SC106SG-8 Инструкция по эксплуатации

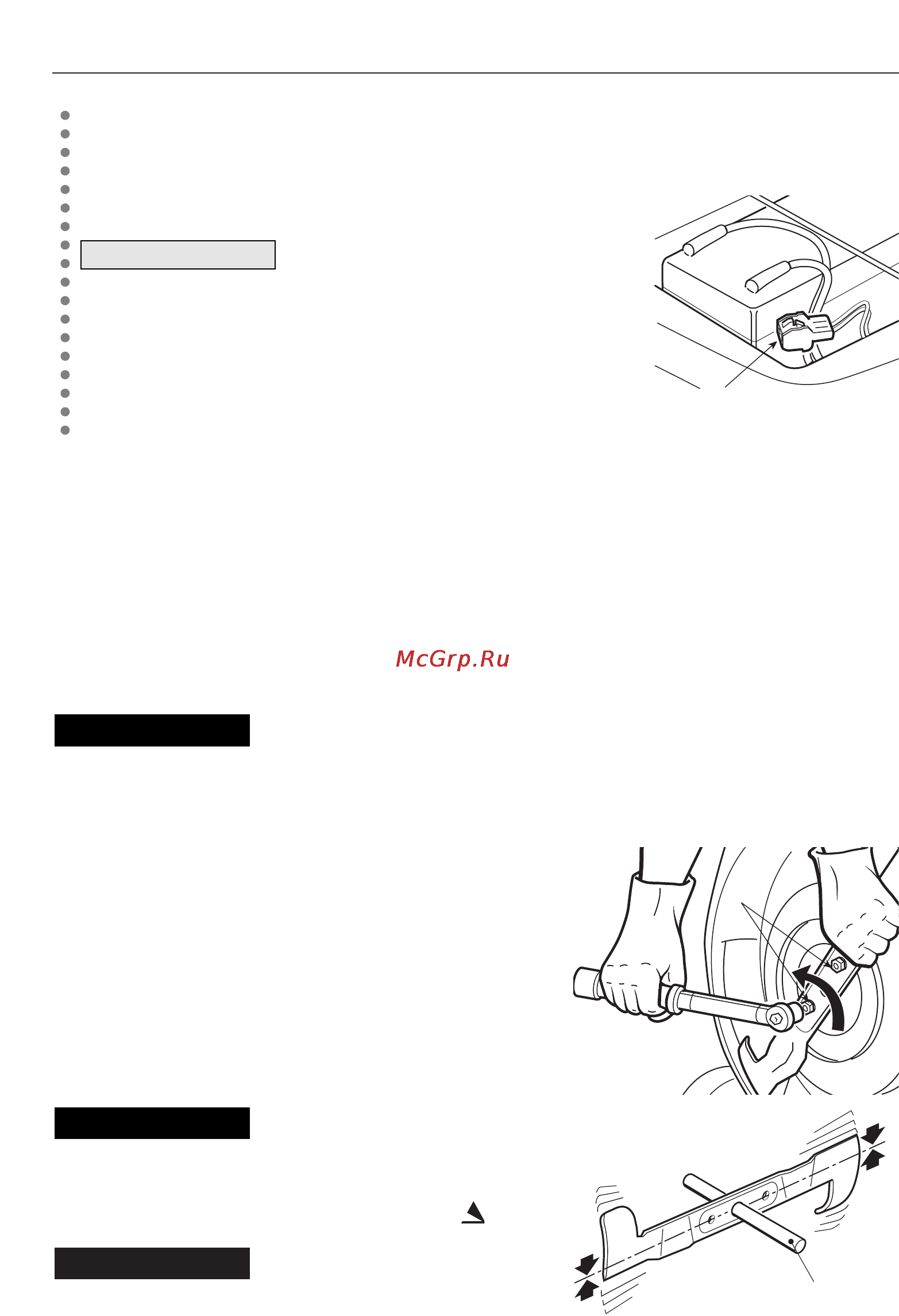

ОБСЛУЖИВАНИЕ ни 30 Машина снабжена соединителем 1 для зарядки установленным рядом с аккумулятором этот соединитель необходимо подсоединить к соединителю специального поддерживающего зарядного устройства СВ02 входящего в комплектацию ВАЖНО Этот соединитель необходимо использовать исключительно для подсоединения поддерживающего зарядного устройства СВ02 При его использовании следовать указаниям изложенным в соответствующей инструкции по эксплуатации следовать указаниям изложенным в инструкции по эксплуатации аккумулятора 6 3 ПРОВЕРКИ И РЕГУЛИРОВКИ 6 3 1 Демонтаж затачивание и балансировка ножа Проверить что нож хорошо заточен и прочно прикреплен к опоре Плохо заточенный нож выдирает траву и приводит к пожелтению газона Ослабленный нож привод к возникновению вибрации и может создать опасную ситуацию А ВНИМАНИЕ Все работы выполняемые с ножом демонтаж затачивание балансировка повторная установка и или замена являются ответственными которые кроме использования специального оборудования требуют определенной подготовки в целях безопасности рекомендуется всегда обращаться в специализированный центр если соответствующее оборудование или знания отсутствуют Для того чтобы демонтировать нож нужно крепко его захватить пользуясь рабочими перчатками и отвинтить две гайки 1 Заточить оба лезвия при помощи абразивного круга средней зернистости и проверить балансировку ножа оперев его на диск 0 18 мм вставленный в центральное отверстие А ВНИМАНИЕ Всегда заменять поврежден ный или искривленный нож никогда не пытайтесь его починить ВСЕГДА ИСПОЛЬЗУЙТЕ МАРКИ РОВАННЫЕ ОРИГИНАЛЬНЫЕ ЛЕЗВИЯ А А ВНИМАНИЕ Во время монтажа заверните две крепежные гайки 1 при помощи
