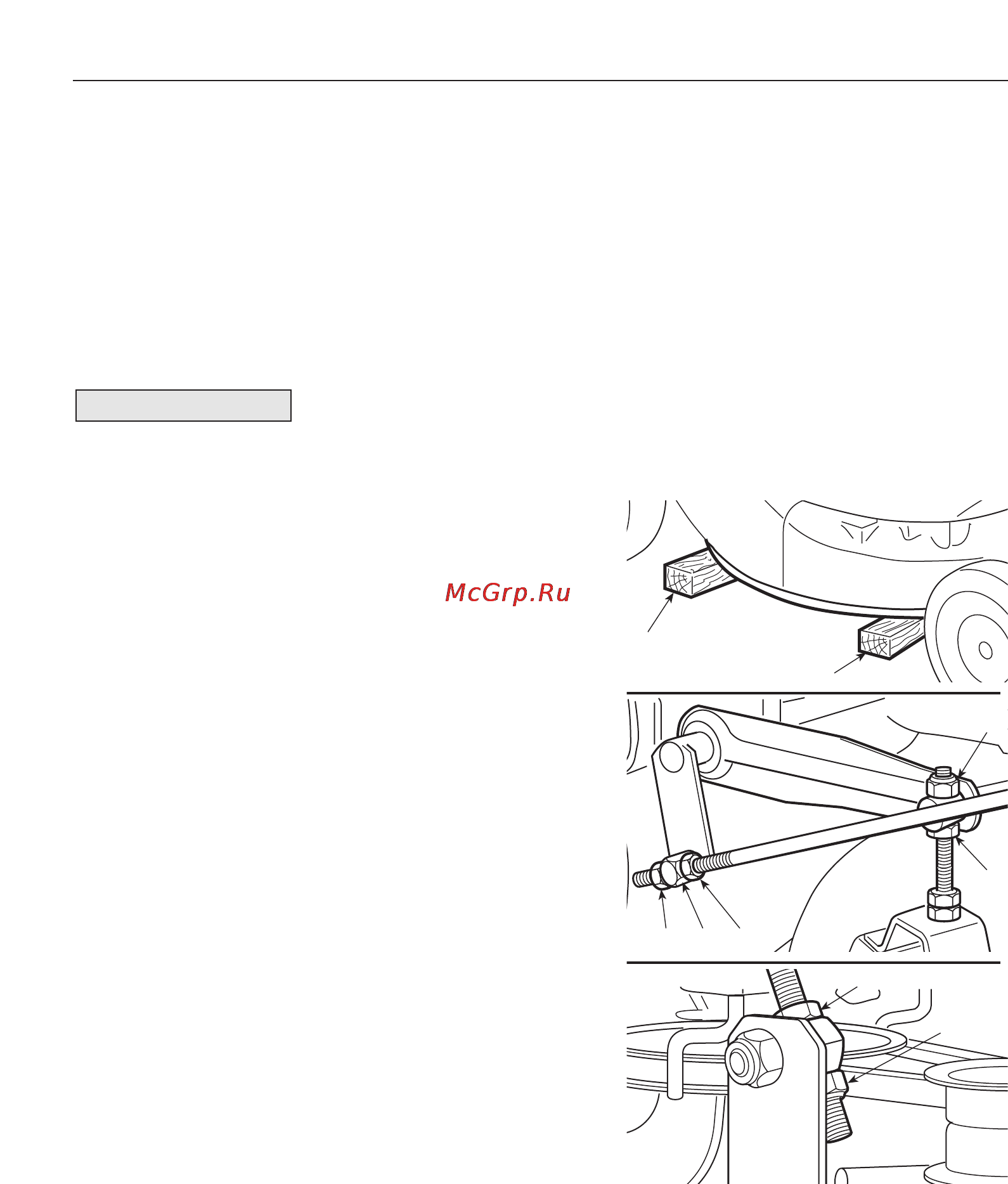

ОБСЛУЖИВАНИЕ ни 31 динамометрического ключа откалиброванного на 60 65 Нм В случае необходимости замените крепёжные детали используя исключительно ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ 6 3 2 Выравнивание режущего купола Для равномерного скашивания газона необходимо чтобы купол был бы хорошо отрегулирован ПРИМЕЧАНИЕ Чтобы результат скашивания был бы хорошим рекомендуется чтобы передняя часть была бы на 5 6 тт мм ниже чем задняя 1 Установить машину на плоскую поверхность и проверить правильное ли в шинах давление 2 установить прокладки 1 толщиной 26 мм под передний край купола и толщиной 32 мм 2 под задний край после чего установить подъемный рычаг в положение 1 3 ослабьте гайки 3 5 контргайки 4 6 как с правой так и с левой стороны а также гайки 7 8 таким образом чтобы купол все крепежные детали которого ослаблены прочно опирался на прокладки 4 заблокируйте гайку 3 и контргайку 4 5 воздействуйте на гайку 7 до тех пор пока вы не почувствуете что передняя часть купола начинает подниматься 6 воздействуйте на гайку 5 до тех пор пока вы не почувствуете что задняя правая часть купола начинает подниматься и заблокируйте контргайку 6 1 проверьте переднюю часть и если необходимо воздействуйте на гайку 7 надлежащим образом 8 заблокируйте гайку 8 на стержне 9 В случае если хорошую регулировку не удается получить свяжитесь с авторизованным центром технической поддержки 6 3 3 Регулировка включения сцепления и торможения ножа При отключении сцепления ножа одновременно включается тормоз который за несколько секунд останавливает вращающиеся ножи В случае неисправной работы свяжитесь с авторизованным центром технической поддержки
