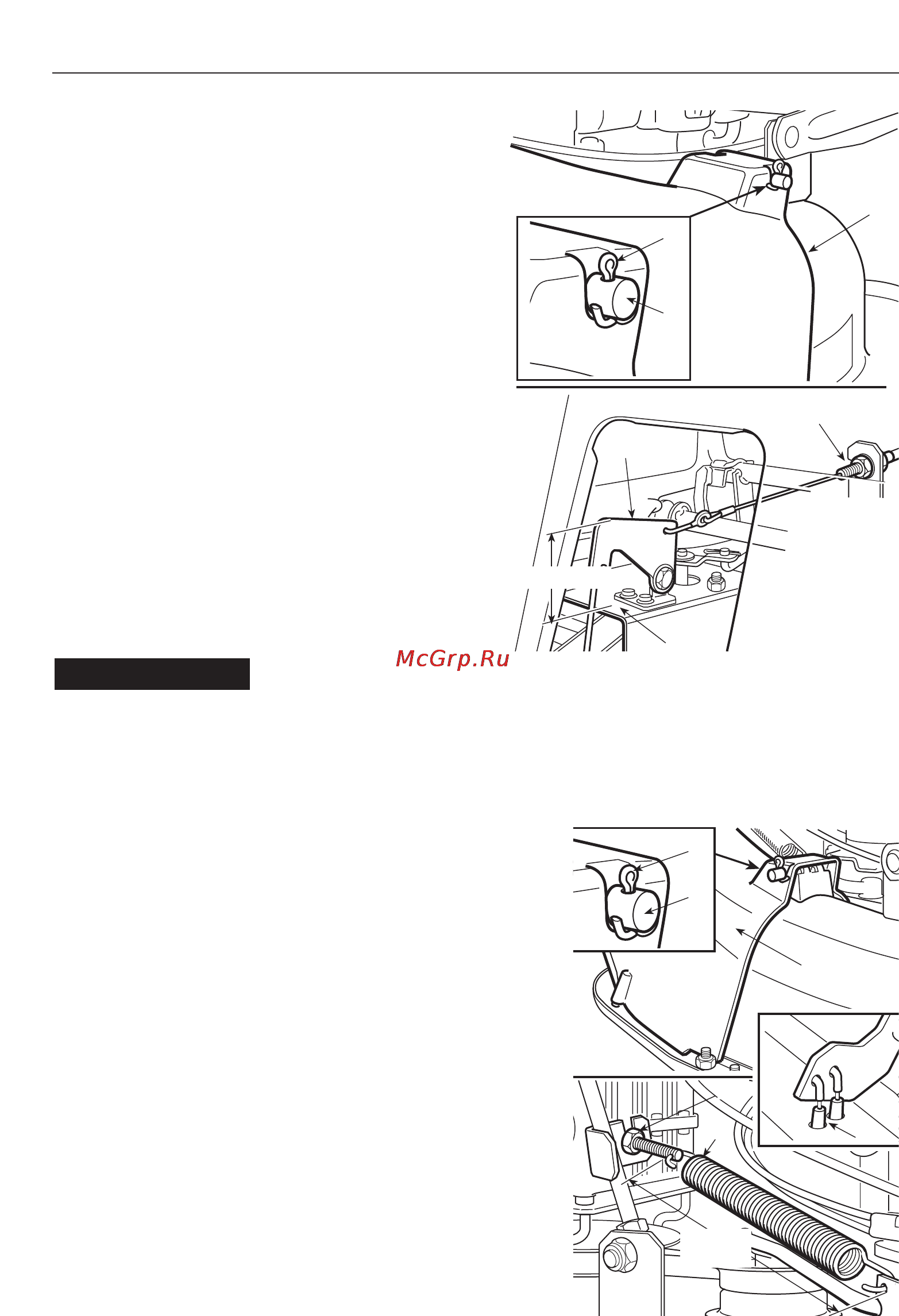

ни 32 ОБСЛУЖИВАНИЕ 6 3 4 Регулировка тормоза При увеличении тормозного пути необходимо отрегулировать тормозную пружину При регулировке стояночный тормоз должен быть ВКЛЮЧЕН 1 Снять выбросной канал 1 закрепленный при помощи стержня 2 со штифтом 3 2 при помощи регулятора 4 доступ к которому осуществляется путем снятия покрытия двигателя установите расстояние 86 88 мм между скобой 5 и верхней частью рычага 6 3 вновь установите выбросной канал 1 установите на место стержень 2 и штифт 3 А ВНИМАНИЕ Если после этой регулировки не восстанавливается нормальное функционирование тормоза немедленно связаться с уполномоченным центром технической поддержки НЕ ПЫТАЙТЕСЬ ОСУЩЕСТВЛЯТЬ ЛЮБЫЕ ДРУГИЕ РЕГУЛИРОВКИ ТОРМОЗА ОТЛИЧАЮЩИЕСЯ ОТ ОПИСАННЫХ В РУКОВОДСТВЕ 6 3 5 Регулировка натяжения тягового ремня Если наблюдаются проблемы с передвижением машины необходимо отрегулировать пружину устройства натяжения При проведении регулирования стояночный тормоз должен быть ОТКЛЮЧЕН удостоверьтесь что машина не двигается а режущий купол должен находиться в положении 3 1 Снять выбросной канал 1 закрепленный при помощи стержня 2 со штифтом 3 2 проверьте что колпачок 4 троса включения сцепления хорошо вставлен в свое гнездо 3 воздействуйте на гайки 5 до тех пор пока общая длина пружины 6 измеряемая по внешней стороне колец не составит 174 176 мм
