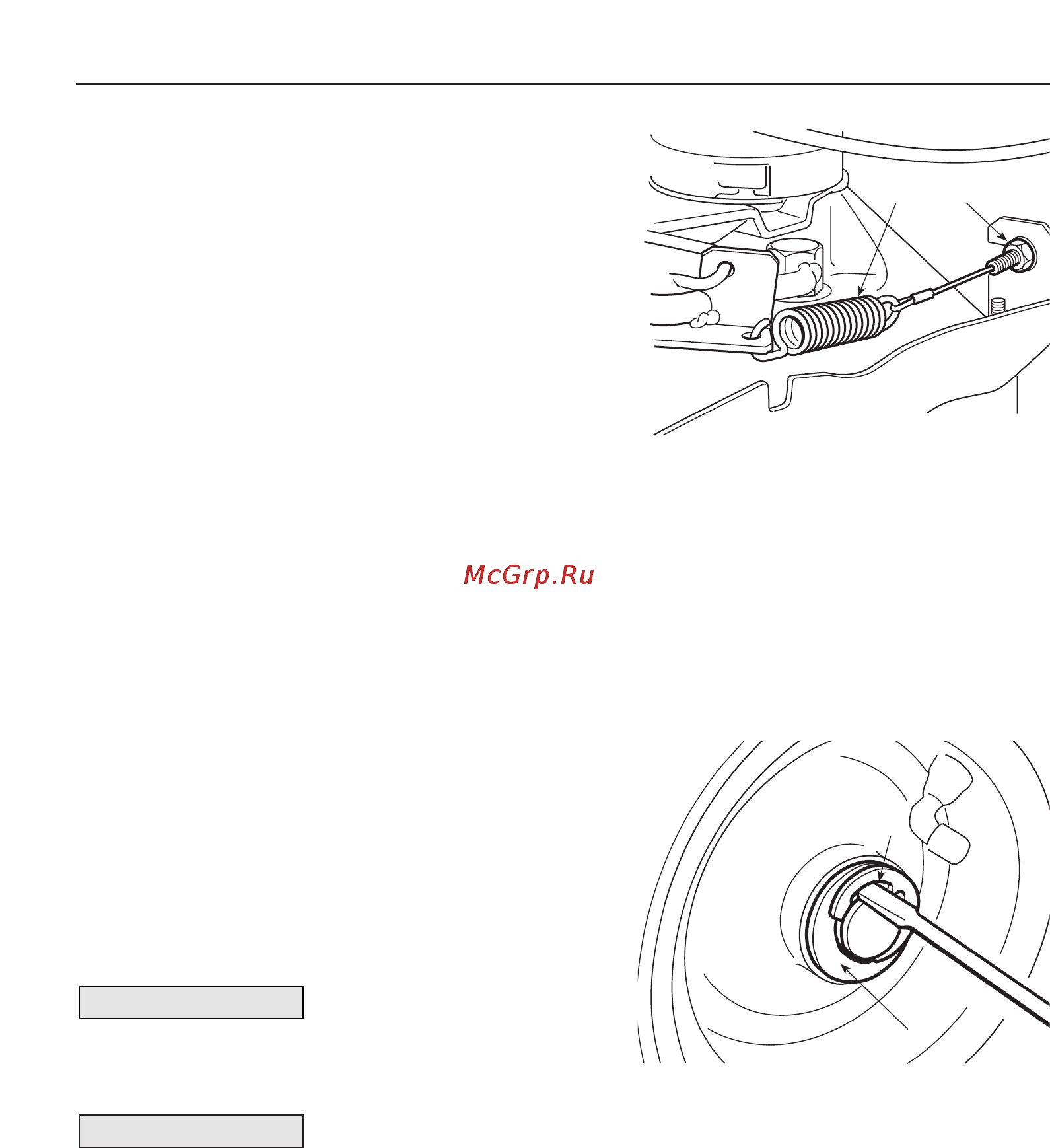

ОБСЛУЖИВАНИЕ 4 проверьте пружину 7 троса включения сцепления она не должна быть слишком натянутой но и не должна провисать и в то же время должна свободно двигаться В противном случае отрегулируйте ее натяжение до указанного состояния при помощи регулятора 8 5 еще раз проверьте длину пружины 6 6 вновь установите выбросной канал 1 и установите на место стержень 2 и штифт 3 6 4 ВЫПОЛНЕНИЕ РАЗБОРКИ И ЗАМЕНЫ ДЕТАЛЕЙ 6 4 1 Замена колес 1 Расположите машину на ровной поверхности и установите прокладки под несущий элемент шасси со стороны колеса которое необходимо заменить 2 при помощи отвертки снимите упругое кольцо 1 и шайбу 2 3 снимите колесо ВАЖНО Намазать ось смазкой и затем после установки колеса аккуратно установить шайбу 2 и упругое кольцо 1 В случае замены колес или шин удостоверьтесь что у правых и левых колес одинаковый диаметр вращения и проверьте регулировку режущего купола во избежание неравномерного скашивания 6 4 2 Ремонт или замена шин Любую замену или ремонт в случае прокола шины необходимо осуществлять у специализированного шинника согласно процедуре предусмотренной для используемого типа автопокрышек ни 33
