Руководство по эксплуатации GM441 00 000 РЭ
12

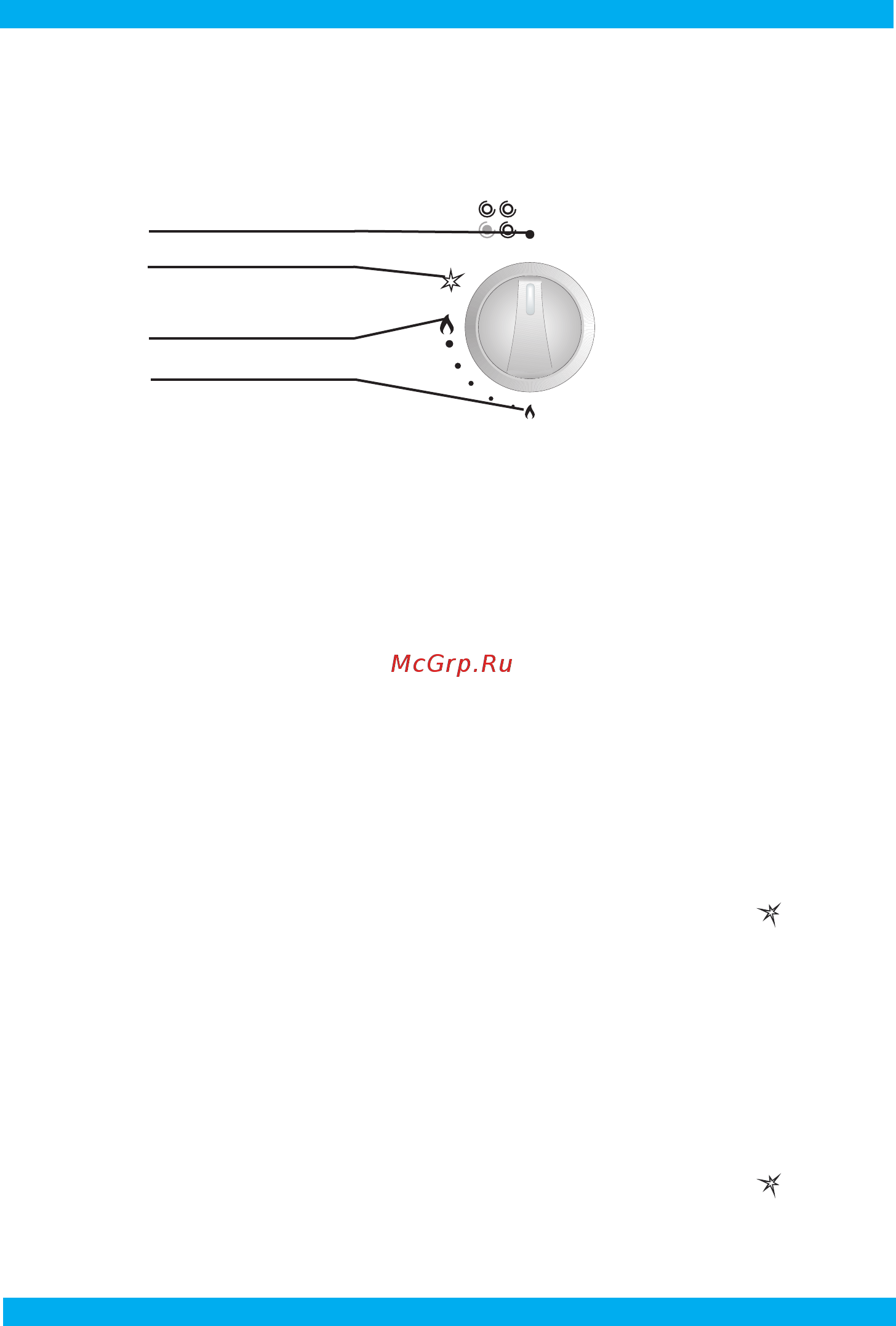

10. ГОРЕЛКИ СТОЛА
■ Положение горелок на столе схематично изображено возле рукоятки каждого крана
на панели управления. На панели управления нанесены символы состояния работы
горелок в крайних положениях.
СИМВОЛЫ:
■ Все краны имеют ограничение в положении «малое пламя», обеспечивающее
устойчивое горение в экономичном режиме.
■ Чтобы зажечь горелку, нужно поднести к ней огонь, нажать и повернуть рукоятку
управления против часовой стрелки в положение «большое пламя».
■ Регулировку пламени производят плавно, поворотом рукоятки крана от знака
«большое пламя» до знака «малое пламя».
10.1. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА С УСТРОЙСТВОМ «ГАЗ-КОНТРОЛь»:
1. Нажать и повернуть рукоятку крана в положение «большое пламя».
2. Удерживая рукоятку крана в нажатом положении, поднести огонь к горелке стола.
3. После появления пламени необходимо удерживать рукоятку крана в нажатом поло-
жении 10 секунд, это необходимо для срабатывания устройства «газ-контроль».
4. Отпустить ручку и убедиться, что пламя не погасло.
5. Установить рукоятку в нужное Вам положение.
10.2. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА БЕЗ УСТРОЙСТВА «ГАЗ-КОНТРОЛь»:
1. Нажать и повернуть рукоятку крана в положение «большое пламя».
2. Поднести огонь к горелке стола.
3. Установить рукоятку в нужное Вам положение.
10.3. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА С ИНТЕГРИРОВАННЫМ РОЗЖИГОМ С
УСТРОЙСТВОМ «ГАЗ-КОНТРОЛь»:
1. Нажать и удерживая нажатой повернуть рукоятку крана в положение «
», дождав-
шись появления пламени.
2. Удерживать рукоятку крана 10 секунд, это необходимо для срабатывания устрой-
ства «газ-контроль».
3. Отпустить ручку и убедиться, что пламя не погасло. Если горелка не зажглась, вер-
нуть рукоятку крана в положение «закрыто» и повторить розжиг снова.
4. Перевести рукоятку крана в рабочую зону между положениями «большое пламя» и
«малое пламя».
5. Установить рукоятку в нужное Вам положение.
10.4. ЗАЖИГАНИЕ ГОРЕЛКИ СТОЛА С ИНТЕГРИРОВАННЫМ РОЗЖИГОМ БЕЗ
УСТРОЙСТВА «ГАЗ-КОНТРОЛь»:
1. Нажать и удерживая нажатой повернуть рукоятку крана в положение «
».
2. После появления пламени перевести рукоятку крана в рабочую зону между положе-
ниями «большое пламя» и «малое пламя». Если горелка не зажглась, вернуть рукоятку
ГОРЕЛКИ СТОЛА
рис. 10
Малое пламя
Большое пламя
Кран закрыт
Электророзжиг
Для моделей с интегриро-
ванным розжигом
