Руководство по эксплуатации GM441 00 000 РЭ
13
КРЫШКИ ГОРЕЛОК. ДУХОВКА
крана в положение «закрыто» и повторить розжиг снова.
3. Установить рукоятку в нужное Вам положение.
Помните!
! При погасании пламени горелки (по любой причине) необходимо
установить рукоятку в положение «закрыто» и предпринять попытку
повторного зажигания не ранее чем через 1 минуту.
Помните!
! В моделях плит с устройством «газ-контроль» стола при случайном за-
тухании пламени в течение 90 сек. произойдёт прекращение подачи газа
на горелку. Для повторного зажигания горелки повторите пункты раздела
«Зажигание горелки стола с устройством «газ-контроль».
11. КРЫШКИ ГОРЕЛОК
В целях улучшения эксплуатационных характеристик плиты и для снижения
обгорания эмали на зубьях решётки необходимо ориентировать крышку горелки
повышенной мощности (большая горелка) относительно зубьев решетки согласно
рисунку.
Примечание! Во время эксплуатации плиты возможно выгорание эмали
на кончиках зубьев решётки стола в зоне горелок и изменение цвета
покрытия крышек горелок, что не является производственным дефектом
и не влияет на работу плиты.
12. ЭЛЕКТРОРОЗЖИГ
■ В плитах, оснащённых электророзжигом, горелки стола зажигаются от искры высоко-
вольтного разряда. При разжигании горелок между разрядником и горелкой на всех
конфорках проскакивает искра. Разжигается горелка, на которую подаётся газ.
■ Розжиг может производиться от кнопки на панели управления или автоматически
при повороте рукоятки крана в положение «
», в зависимости от комфортности плиты.
Внимание!
! Запрещается нажимать кнопку электророзжига при снятых горелках
– это снижает ресурс работы или может привести к выходу из строя
системы электророзжига!
! Для плит, оснащенных интегрированным розжигом, при закрытии
кранов горелок стола от положения «большое пламя» в сторону положения
«закрыто» наличие искры розжига не является производственным
дефектом. В положении «закрыто» искра должна отсутствовать.

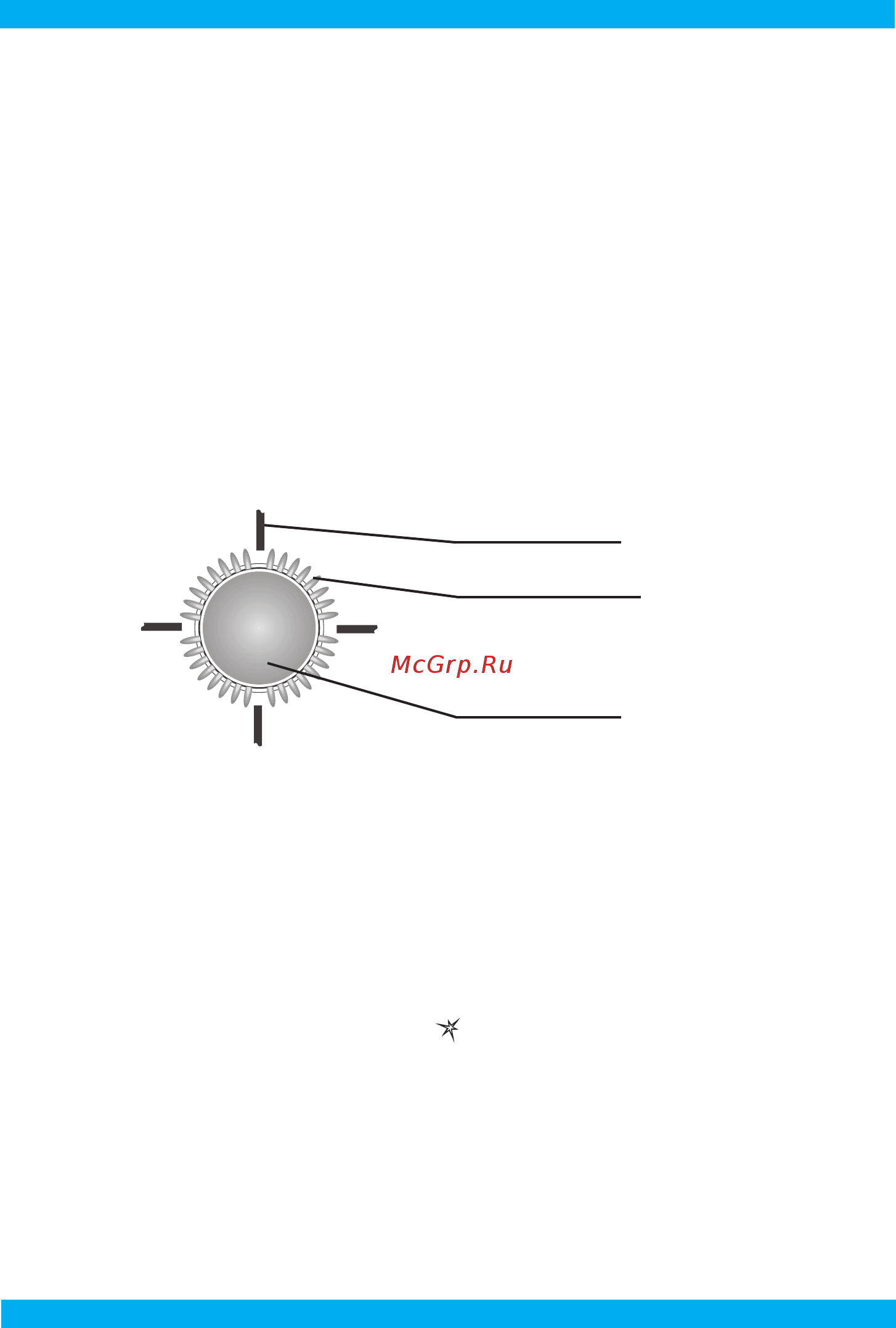

Язычки пламени
Крышка горелки
повышенной
мощности
Зубья решётки
рис. 11
