16
| Извлечение оптического дисковода в сборе
3
Выверните винты, которыми скоба оптического дисковода крепится к оптическому
дисководу в сборе.
4
Снимите скобу оптического дисковода с оптического дисковода в сборе.
5
Аккуратно подденьте лицевую панель оптического дисковода и снимите ее с оптического
дисковода в сборе.

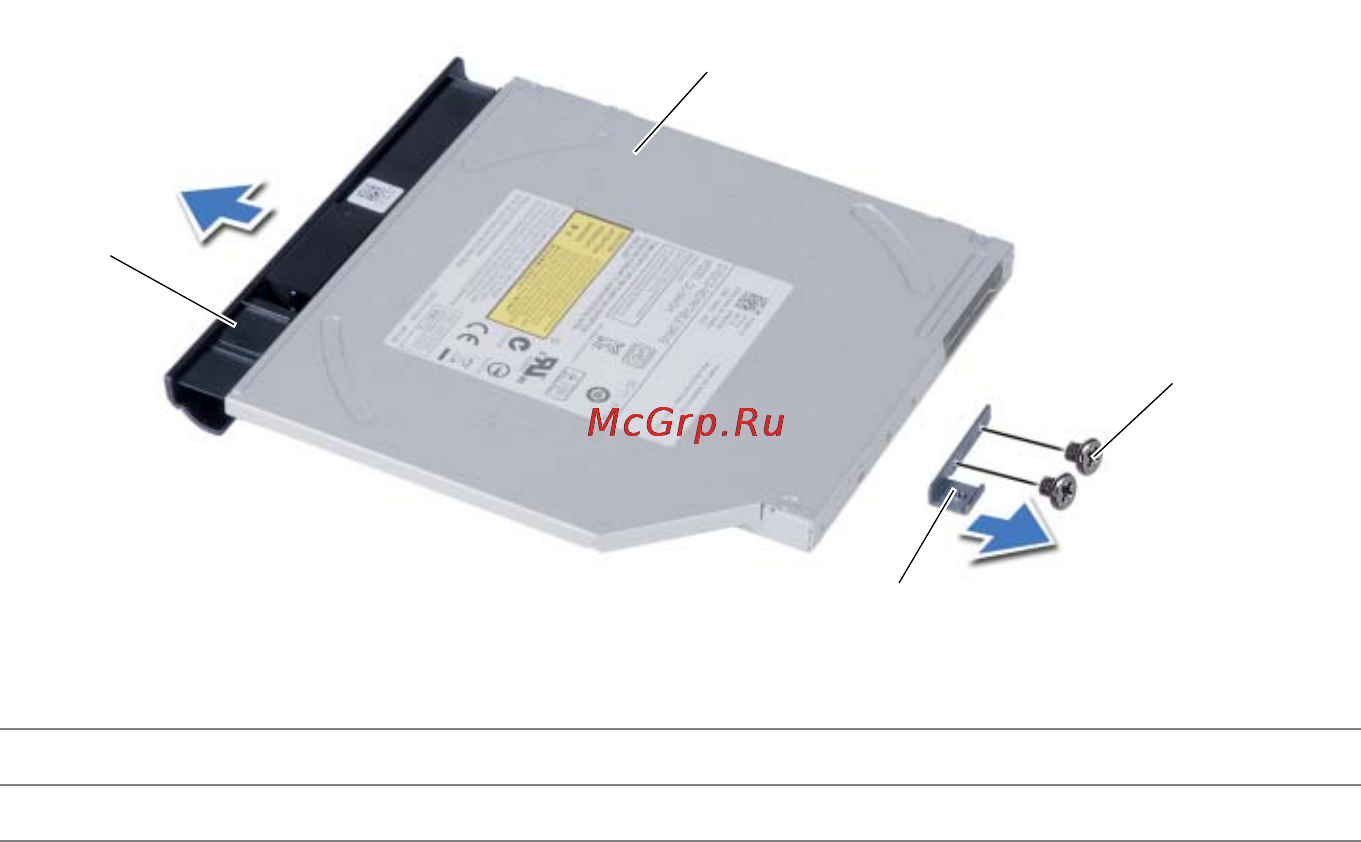

1
лицевая панель оптического дисковода
2
оптический дисковод
3
винты (2)
4
скоба оптического дисковода
3
1
2
4
