28
| Извлечение мини%платы беспроводной сети
Извлечение мини$платы беспроводной сети
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 7. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 9. Дополнительные сведения по вопросам безопасности см. на
веб5странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
1
Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 10.
2
Выполните инструкции, описанные в шаг1 % шаг2 в разделе «Извлечение модуля (или
модулей) памяти» на стр. 12.
3
Извлеките оптический дисковод в сборе. См. раздел «Извлечение оптического
дисковода в сборе» на стр. 15.
4
Снимите клавиатуру. См. раздел «Извлечение клавиатуры» на стр. 21.
5
Снимите упор для рук. См. раздел «Снятие упора для рук» на стр. 24.
Последовательность действий
1

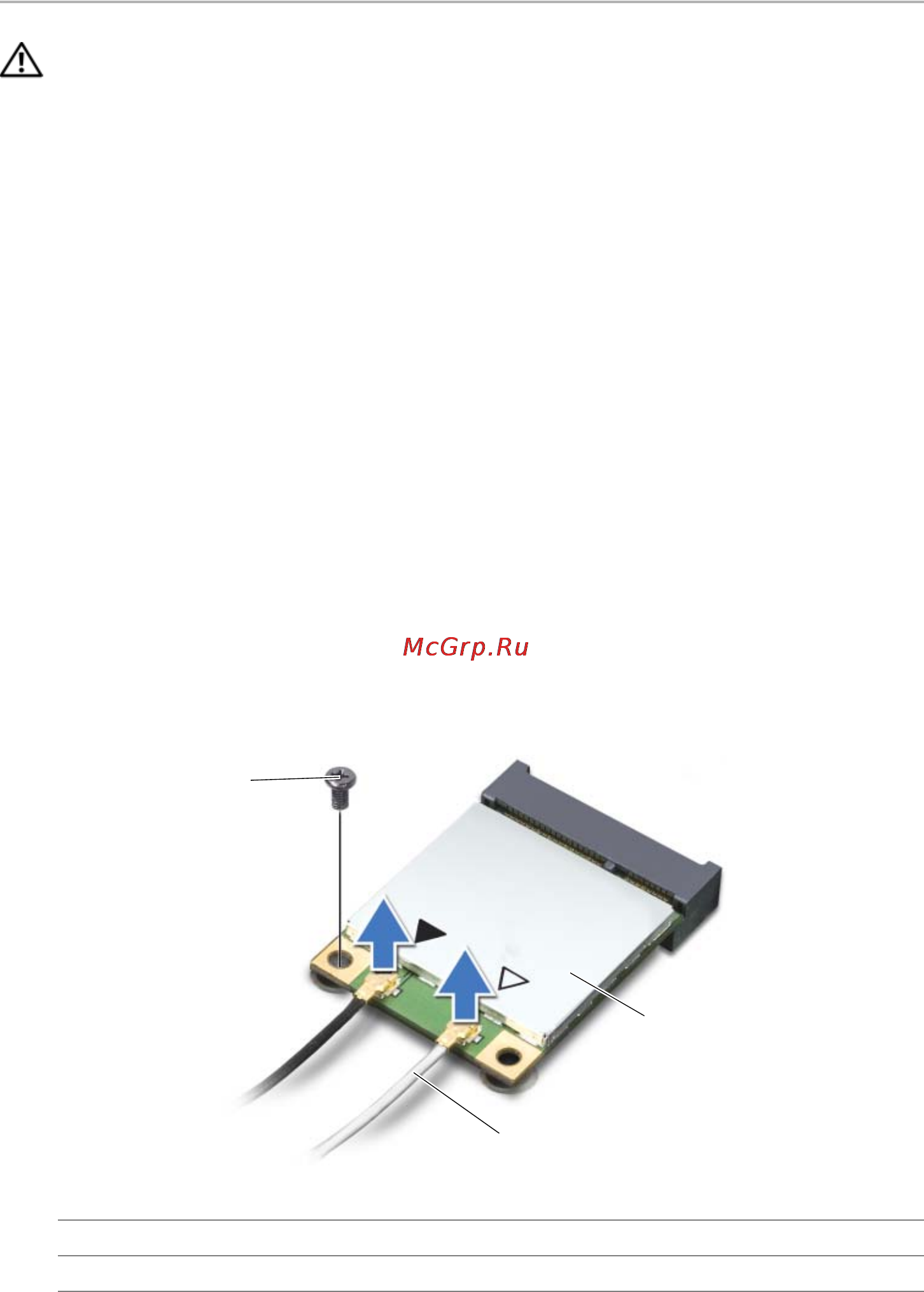

Отсоедините антенные кабели от разъемов мини%платы беспроводной сети.
2
Выверните винт, которым мини%плата беспроводной сети крепится к разъему системной платы.
1
винт
2
антенные кабели (2)
3
мини*плата беспроводной сети
1
3
2
