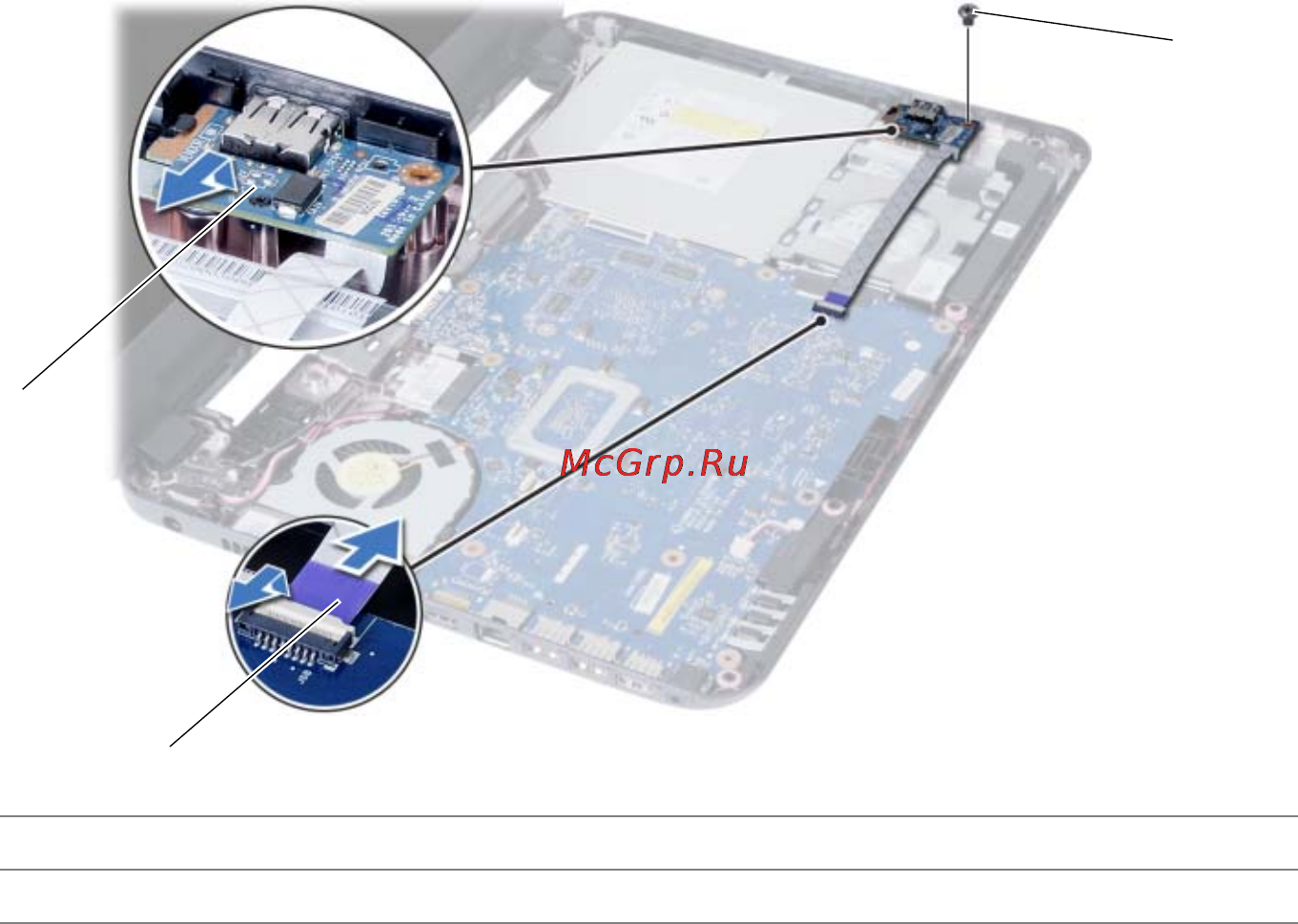

| Извлечение платы ввода%вывода
Последовательность действий
1
Выкрутите винт, которым плата ввода/вывода крепится к основанию компьютера.
2
Потяните за язычок кабеля платы ввода%вывода, чтобы отсоединить его от разъема на
системной плате.
3
Аккуратно приподнимите плату ввода%вывода и извлеките ее из корпуса компьютера.
1
плата ввода*вывода
2
кабель платы ввода*вывода
3
винт
2
1
3
