Dell inspiron 5537, 5537-6621 [35/69] Последовательность действий
![Dell inspiron 5537, 5537-6973 [35/69] Последовательность действий](/views2/1166423/page35/bg23.png)
Извлечение системной платы |
35

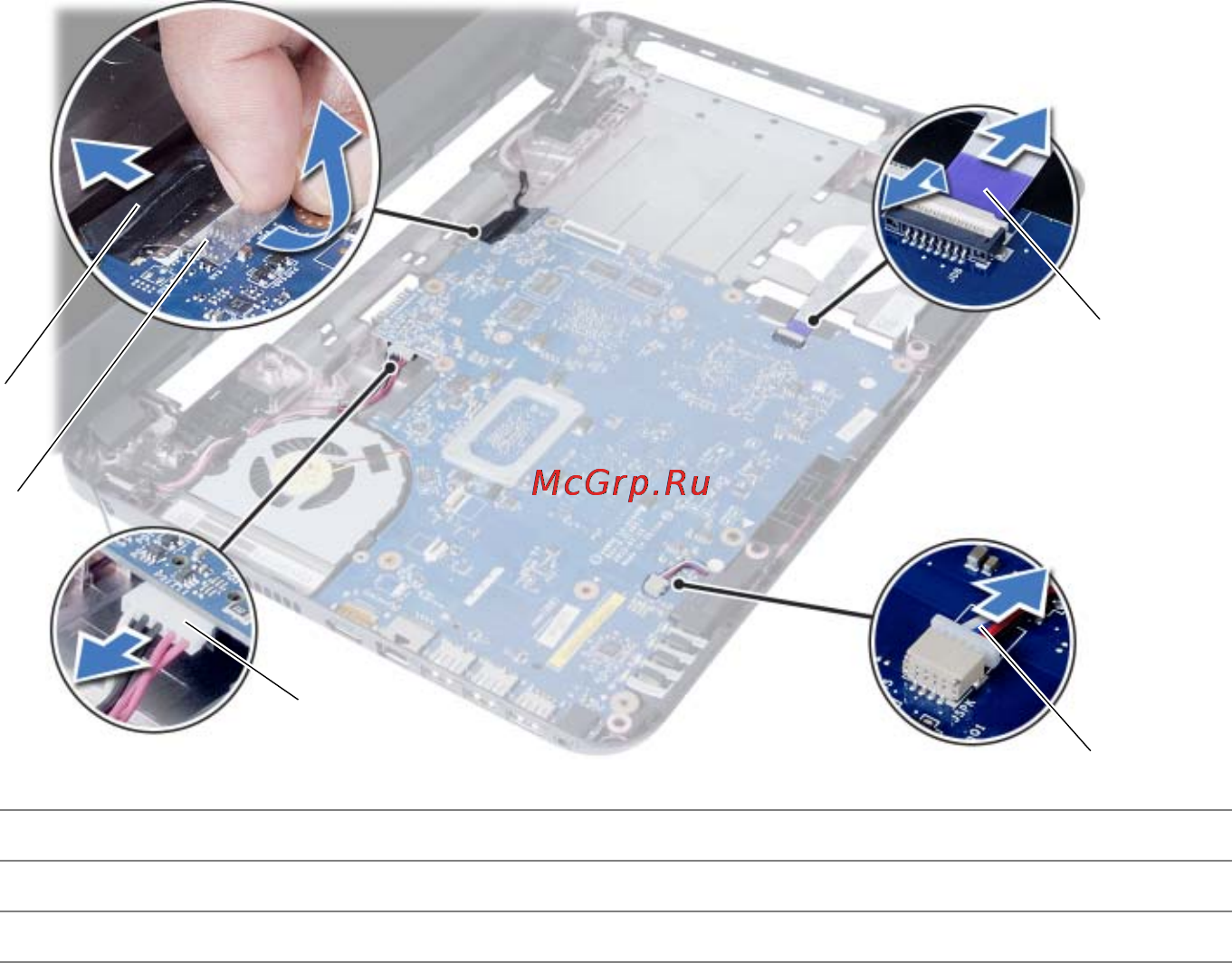

Последовательность действий
1
Отклейте ленту, которой кабель дисплея крепится к системной плате.
2
Отсоедините кабель дисплея от разъема на системной плате.
3
Отсоедините кабель порта адаптера питания, кабель динамиков и кабель платы ввода%
вывода от системной платы.
1
кабель дисплея
2
лента
3
кабель порта адаптера питания
4
кабель динамика
5
кабель платы ввода*вывода
1
2
3
4
5
