| Извлечение системной платы
4
Выверните винт, который крепит системную плату к корпусу компьютера.
5

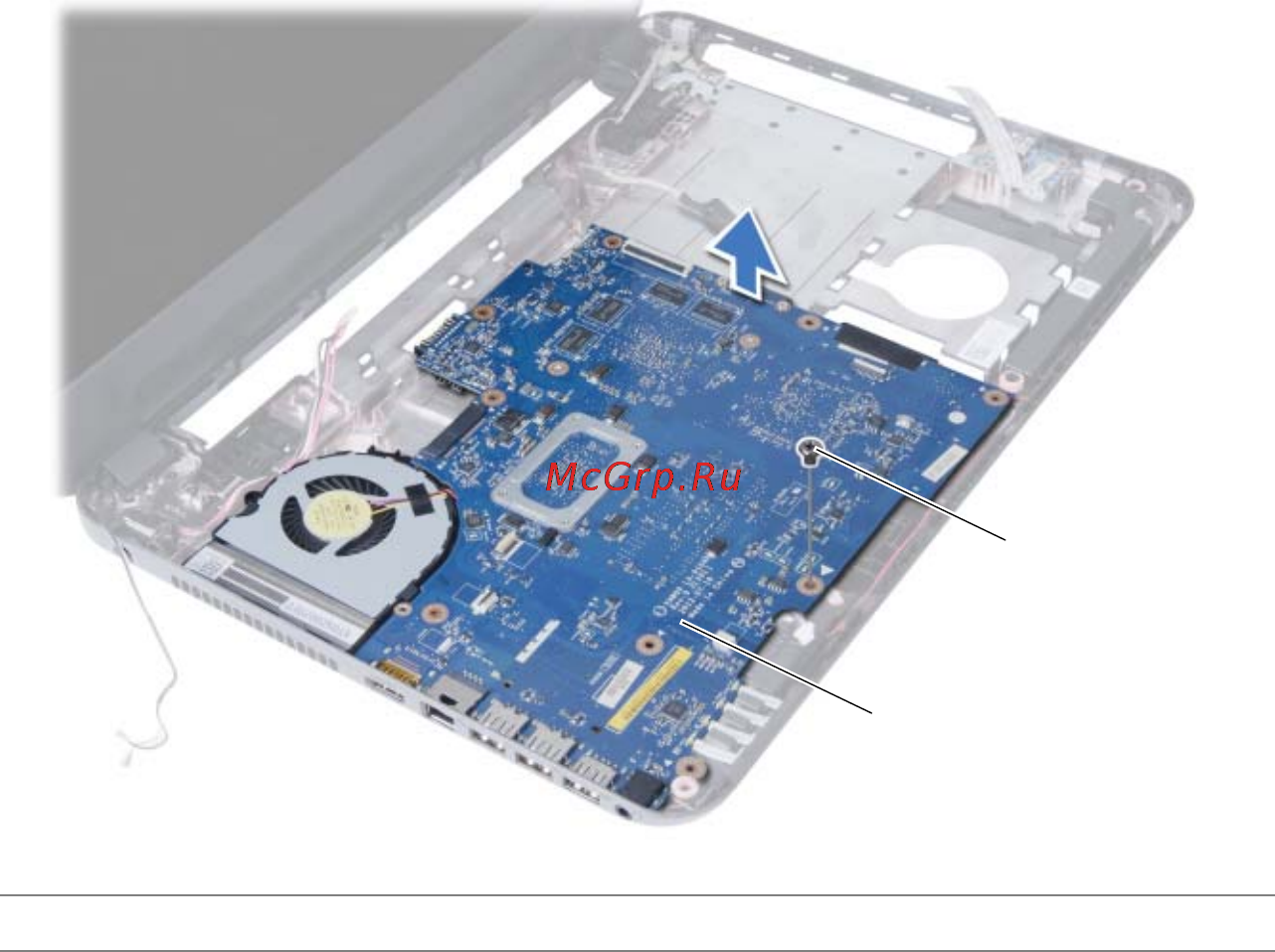

Снимите системную плату с корпуса компьютера.
1
системная плата
2
винт
2
1
