Снятие упора для рук |
25
3

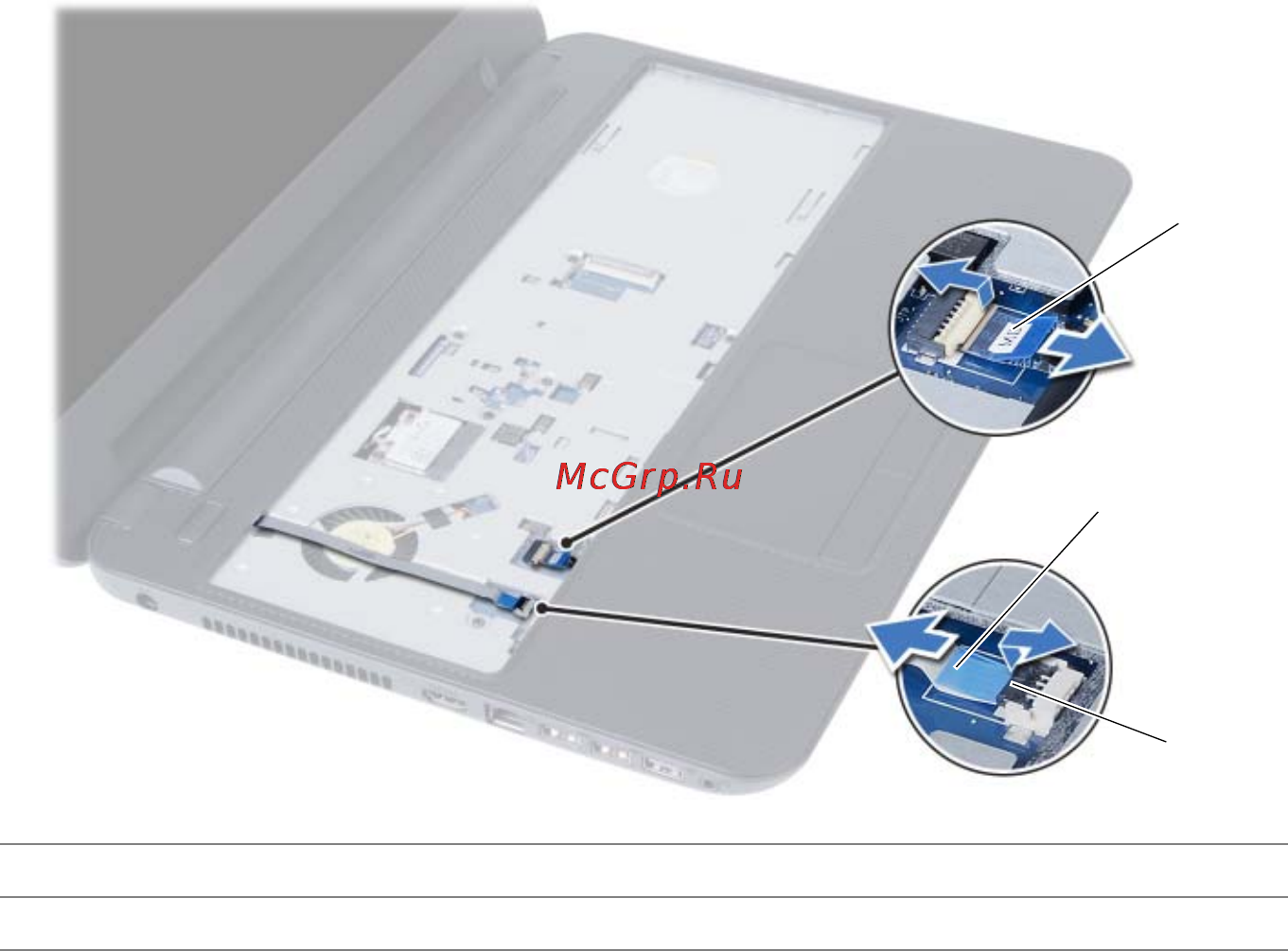

Переверните компьютер и откройте крышку дисплея до упора.
4
Поднимите фиксаторы разъемов и потяните за язычки, чтобы извлечь кабель сенсорной
панели и кабель кнопки питания из соответствующих разъемов на системной плате.
1
кабель сенсорной панели
2
кабель кнопки питания
3
фиксаторы разъемов (2)
1
2
3
