Dell inspiron 7737, 7737-7765 [14/61] Извлечение модуля или модулей памяти
![Dell inspiron 7737, 7737-7765 [14/61] Извлечение модуля или модулей памяти](/views2/1166425/page14/bge.png)
14

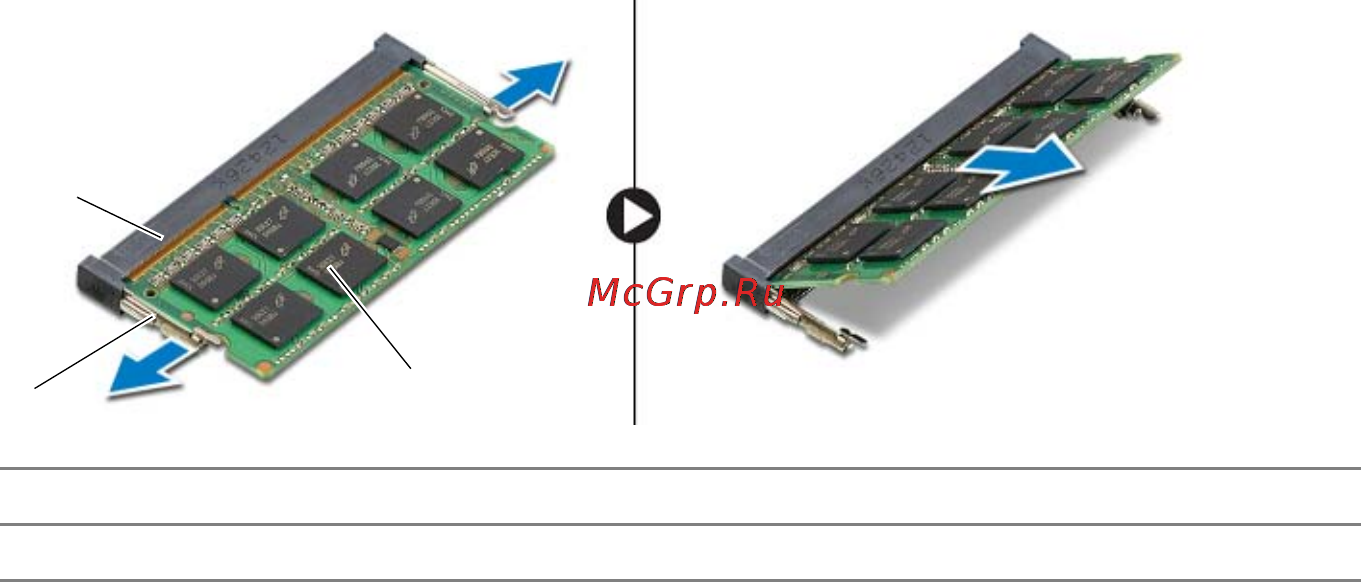

| Извлечение модуля (или модулей) памяти
2
Осторожно раскрывайте фиксаторы с каждой стороны разъема модуля памяти до тех
пор, пока модуль памяти не выйдет из разъема.
3
Извлеките модуль памяти из разъема.
1
разъем модуля памяти
2
защелки (2)
3
модуль памяти
2
1
3
