![Dell inspiron 7737, 7737-7765 [17/61] Аккуратно подденьте лицевую панель оптического дисковода и снимите ее](/img/pdf.png)
Dell inspiron 7737, 7737-7765 [17/61] Аккуратно подденьте лицевую панель оптического дисковода и снимите ее
![Dell inspiron 7737, 7737-7765 [17/61] Аккуратно подденьте лицевую панель оптического дисковода и снимите ее](/views2/1166425/page17/bg11.png)

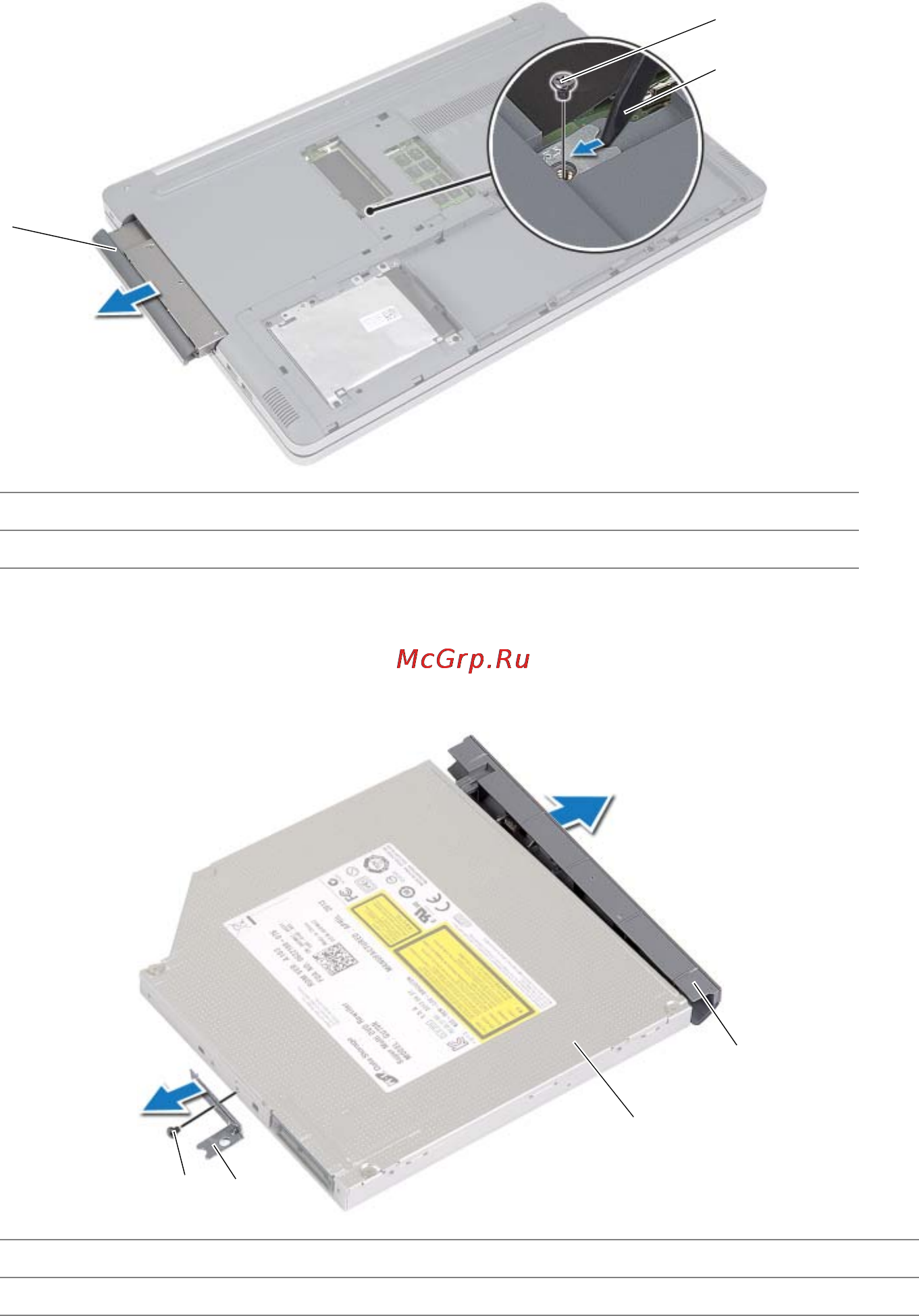

Извлечение оптического дисковода |
17
2
Выверните винт, которым оптический дисковод в сборе крепится к основанию компьютера.
3
С помощью пластиковой палочки высвободите оптический дисковод в сборе из отсека.
4
Выкрутите винт крепления скобы оптического дисковода к оптическому дисководу
в сборе и снимите скобу.
5
Аккуратно подденьте лицевую панель оптического дисковода и снимите ее.
1
оптический дисковод в сборе
2
винт
3
пластиковая палочка
1
винт
2
скоба оптического дисковода
3
оптический дисковод
4
лицевая панель оптического дисковода
1
3
2
4
1
2
3
