Dell inspiron 7737, 7737-7765 [43/61] Последовательность действий
![Dell inspiron 7737, 7737-7765 [43/61] Последовательность действий](/views2/1166425/page43/bg2b.png)
Извлечение системной платы |
43

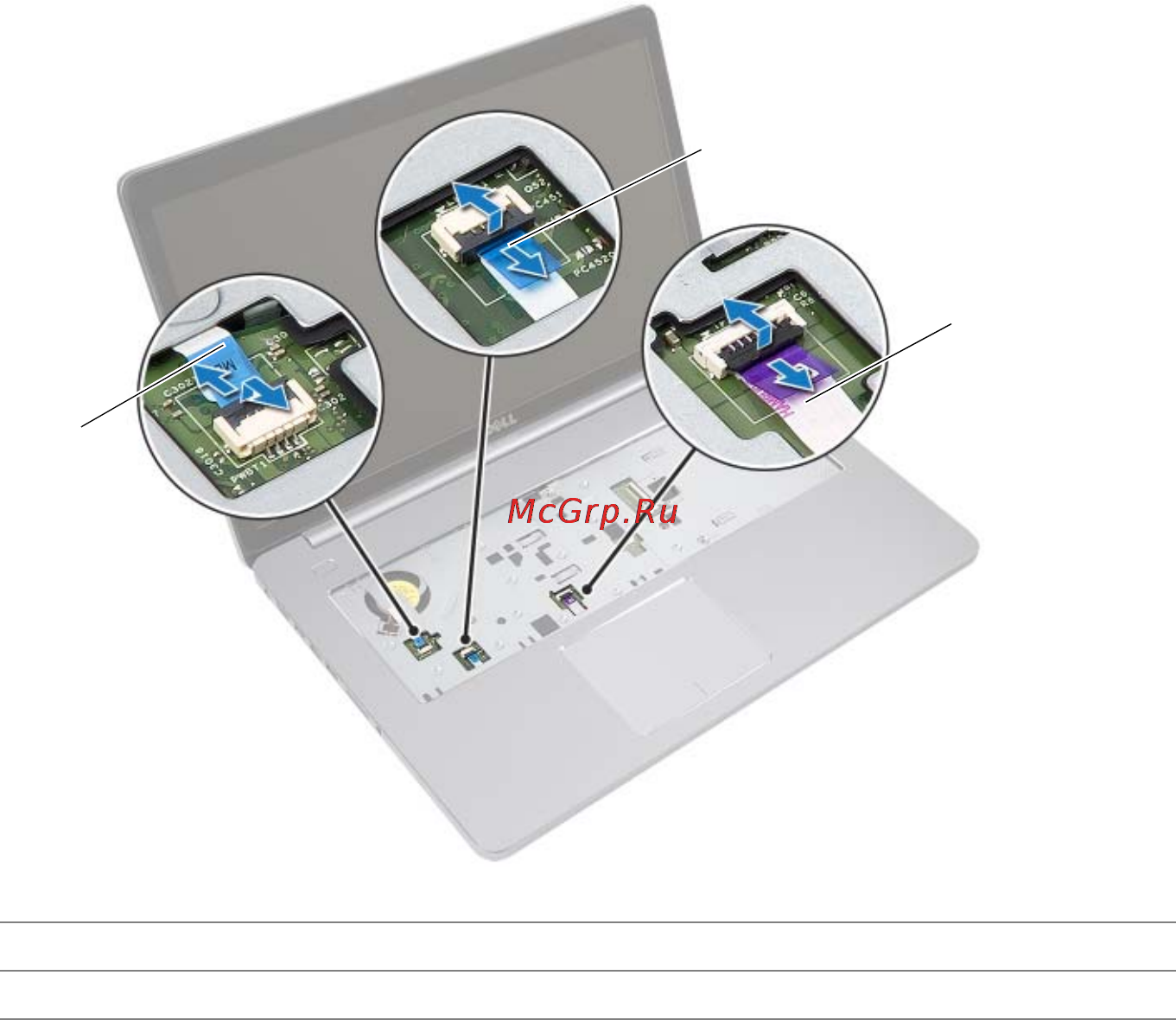

Последовательность действий
1
Переверните компьютер и снимите крышку дисплея.
2
Приподнимите защелку и отсоедините кабель панели индикаторов.
3
Приподнимите защелку и отсоедините кабель сенсорной панели.
4
Приподнимите защелку и отсоедините кабель кнопки питания.
1
кабель кнопки питания
2
кабель панели индикаторов
3
кабель сенсорной панели
3
2
1
