Инструкции для установщика

249

При размещении в колонке соблюдать размеры, указанные на рисунке 1-2,

учитывая, что в верхней / задней части мебели должно быть

предусмотрено отверстие глубиной 35-90 мм.

Удалить резинки, покрывающие винты, размещенные на рамке, и

завинтить 2 винта A (рис. 5) для прикрепления аппарата к мебели.

Установить резиночки, покрывающие винты. При установке под столом со

столешницей предусмотреть, чтобы в задней / нижней части мебели

имелось отверстие, сходное с тем, которое показано на рисунке 1 (ссылка

F).

Сведения о размещении и креплении жарочной полки содержатся в

соответствующих инструкциях, прилагаемых к аппарату данного типа.

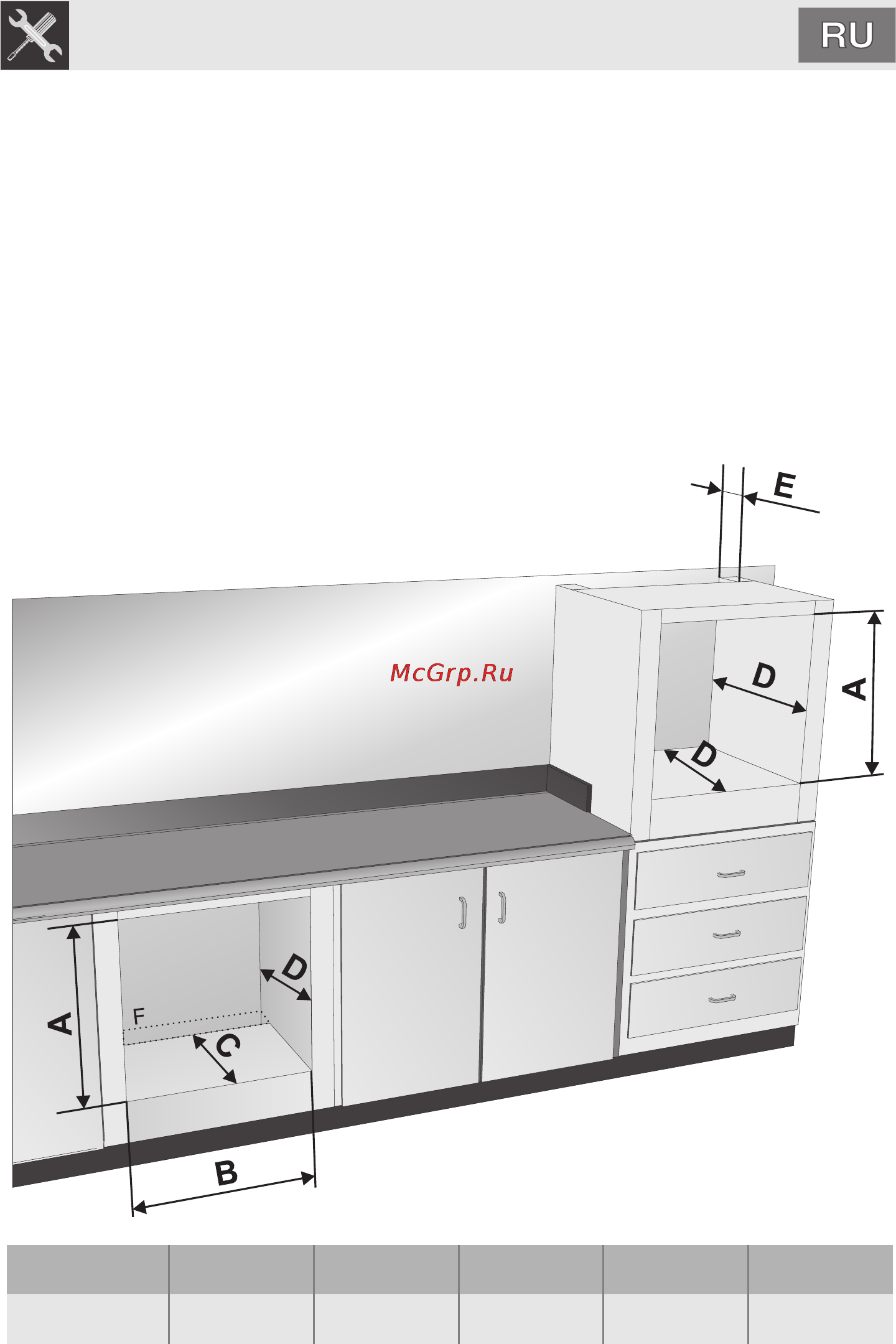

РИС.1

A B C D E

Размеры (мм) 583 ч 585 554 ч 564 490 ч 500 560 мин. 35 ч 40
