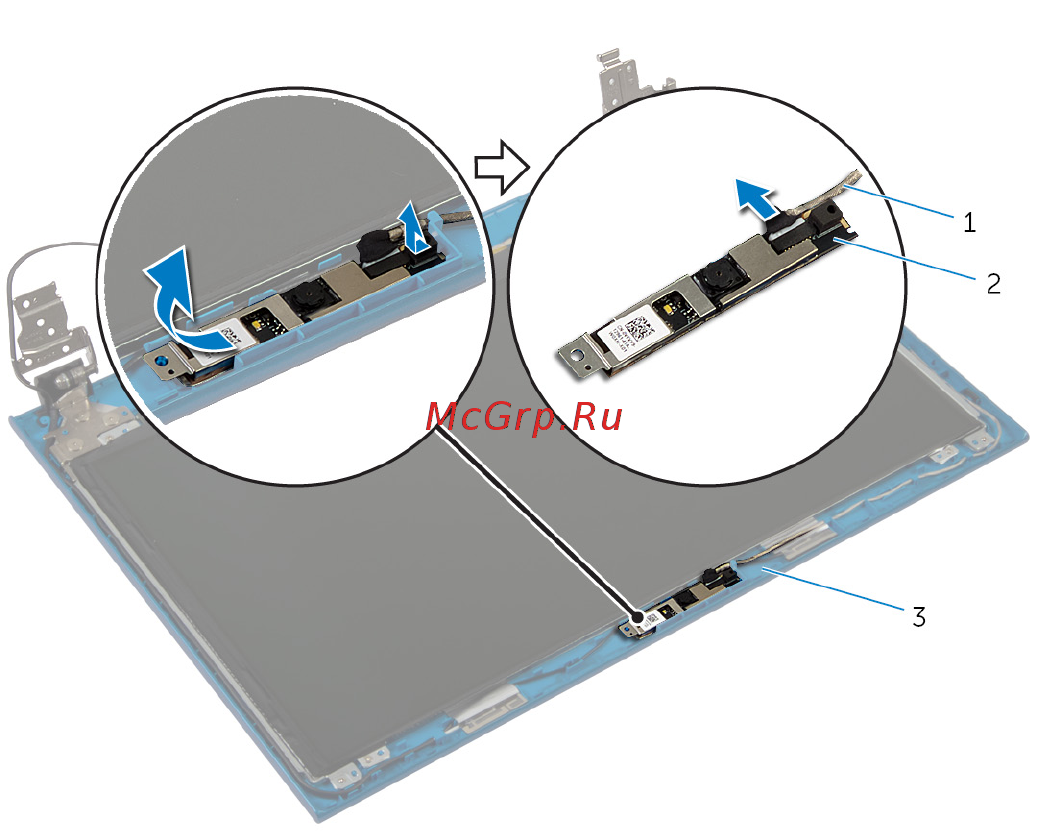

3 Отсоедините кабель камеры от модуля камеры.
1 кабель камеры 2 модуль камеры
3 задняя крышка дисплея
100
