Dell inspiron 3543, 3543-9250 [29/104] Действия после завершения операции
![Dell inspiron 3543, 3543-8741 [29/104] Действия после завершения операции](/views2/1166493/page29/bg1d.png)

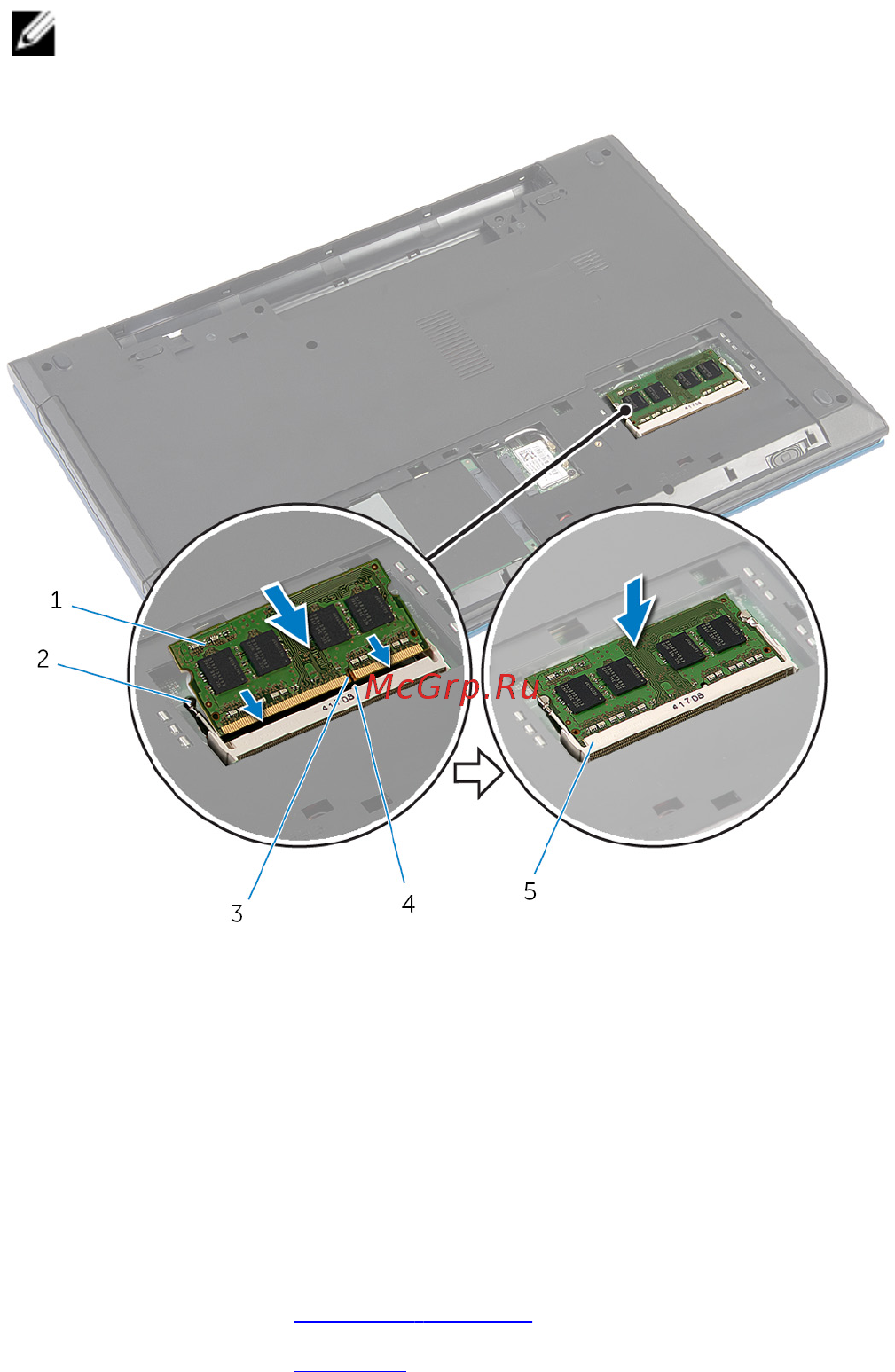

2 Вставьте модуль памяти в разъем под углом и нажмите на него, чтобы он
встал на место со щелчком.
ПРИМЕЧАНИЕ: Если вы не услышите щелчка, выньте модуль памяти
и установите его еще раз.
1 модуль памяти 2 Защелки (2)
3 паз 4 Клавиша
5 разъем модуля памяти
Действия после завершения операции
1 Установите на место нижнюю крышку.
2 Установите на место батарею.
29
