Dell inspiron 3543, 3543-9250 [14/104] Последовательность действий
![Dell inspiron 3543, 3543-8376 [14/104] Последовательность действий](/views2/1166493/page14/bge.png)
Снятие аккумулятора
ПРЕДУПРЕЖДЕНИЕ: Перед началом работы с внутренними
компонентами компьютера ознакомьтесь с информацией о мерах
предосторожности, поставляемых с компьютером, и следуйте
инструкциям описанным в
Перед началом работы с внутренними
компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям в
После работы с
внутренними компонентами компьютера. Для ознакомления со
cведениями о рекомендуемых правилах техники безопасности
перейдите на домашнюю страницу соответствующих Нормативных
требований по адресу dell.com/regulatory_compliance.

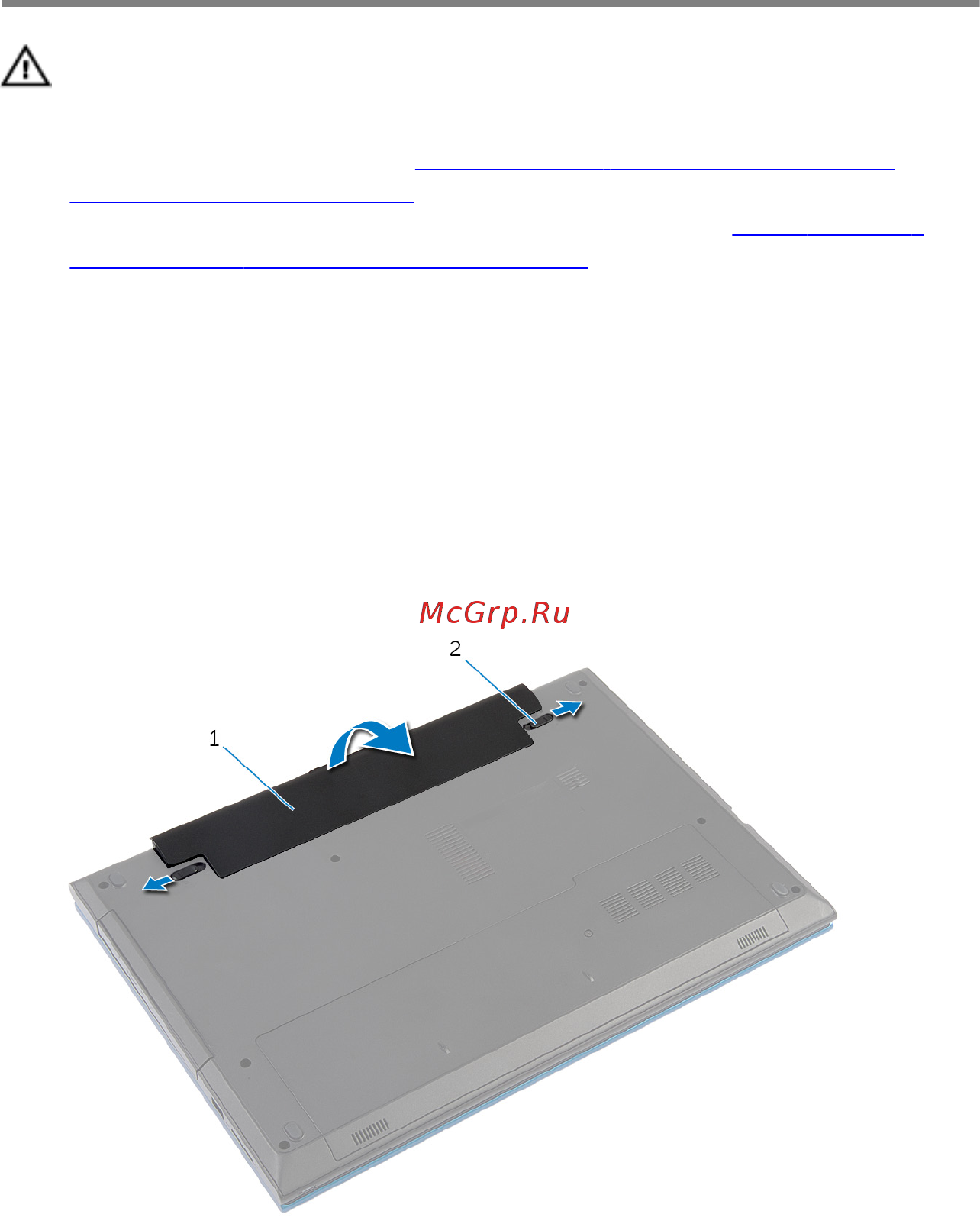

Последовательность действий
1 Закройте дисплей и переверните компьютер.
2 Сдвиньте защелки отсека батареи в положение «открыто».
1 батарею 2 защелки отсека батареи (2)
3 Подушечками пальцев приподнимите батарею под углом и извлеките ее из
отсека.
4 Переверните компьютер и откройте крышку дисплея до упора.
14
