Dell inspiron 3543, 3543-9250 [79/104] Последовательность действий
![Dell inspiron 3543, 3543-9250 [79/104] Последовательность действий](/views2/1166493/page79/bg4f.png)

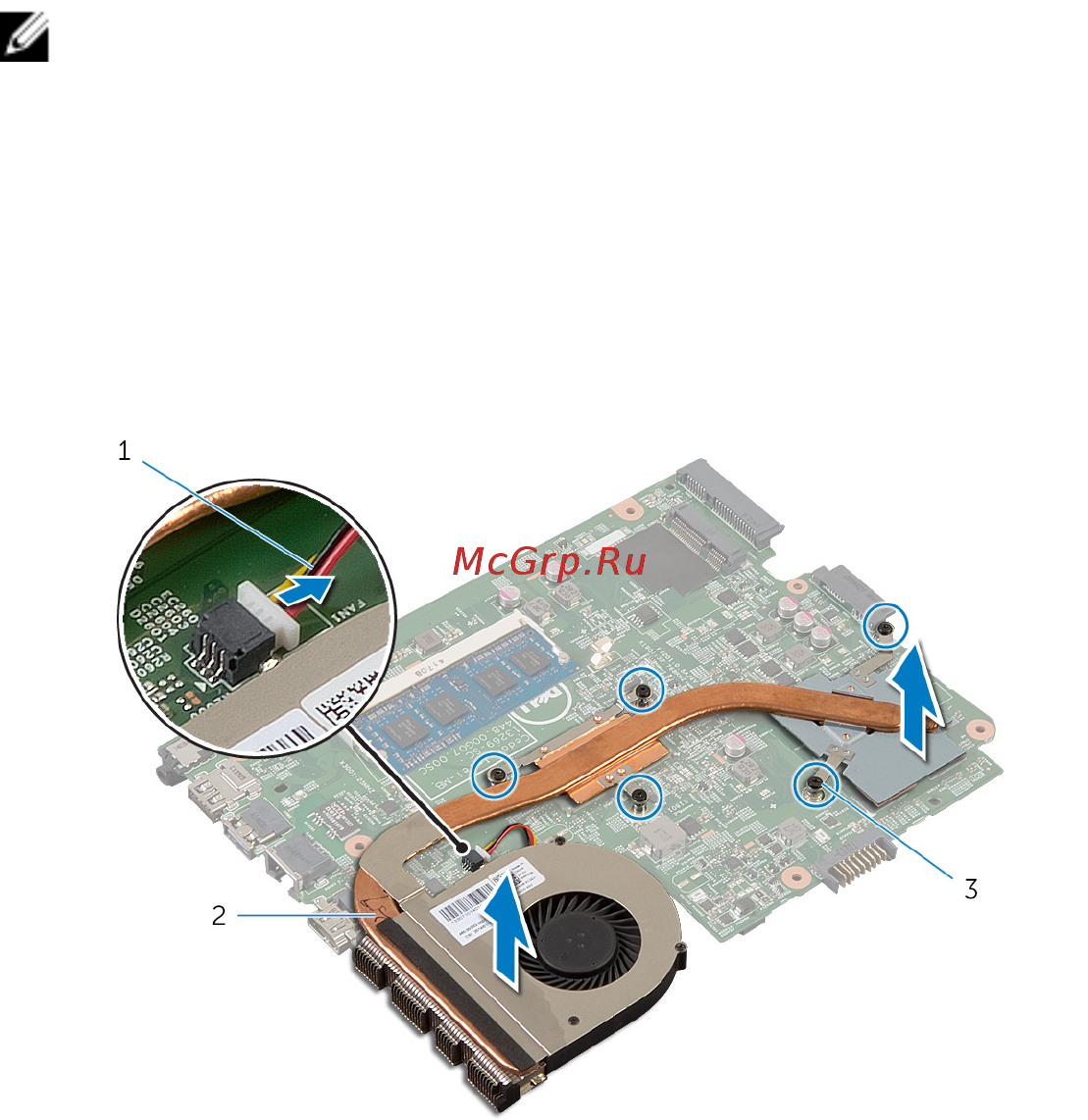

Последовательность действий
ПРИМЕЧАНИЕ: В зависимости от заказанной конфигурации внешний вид
радиатора на вашем компьютере может отличаться.
1 Переверните системную плату и поместите на чистую, ровную поверхность.
2 В последовательном порядке (указанном на радиаторе) ослабьте
невыпадающие винты, которыми радиатор в сборе крепится к системной
плате.
3 Отсоедините кабель вентилятора от системной платы.
4 Снимите радиатор в сборе с системной платы.
1 кабель вентилятора 2 радиатор в сборе
3 невыпадающие винты (5)
79
