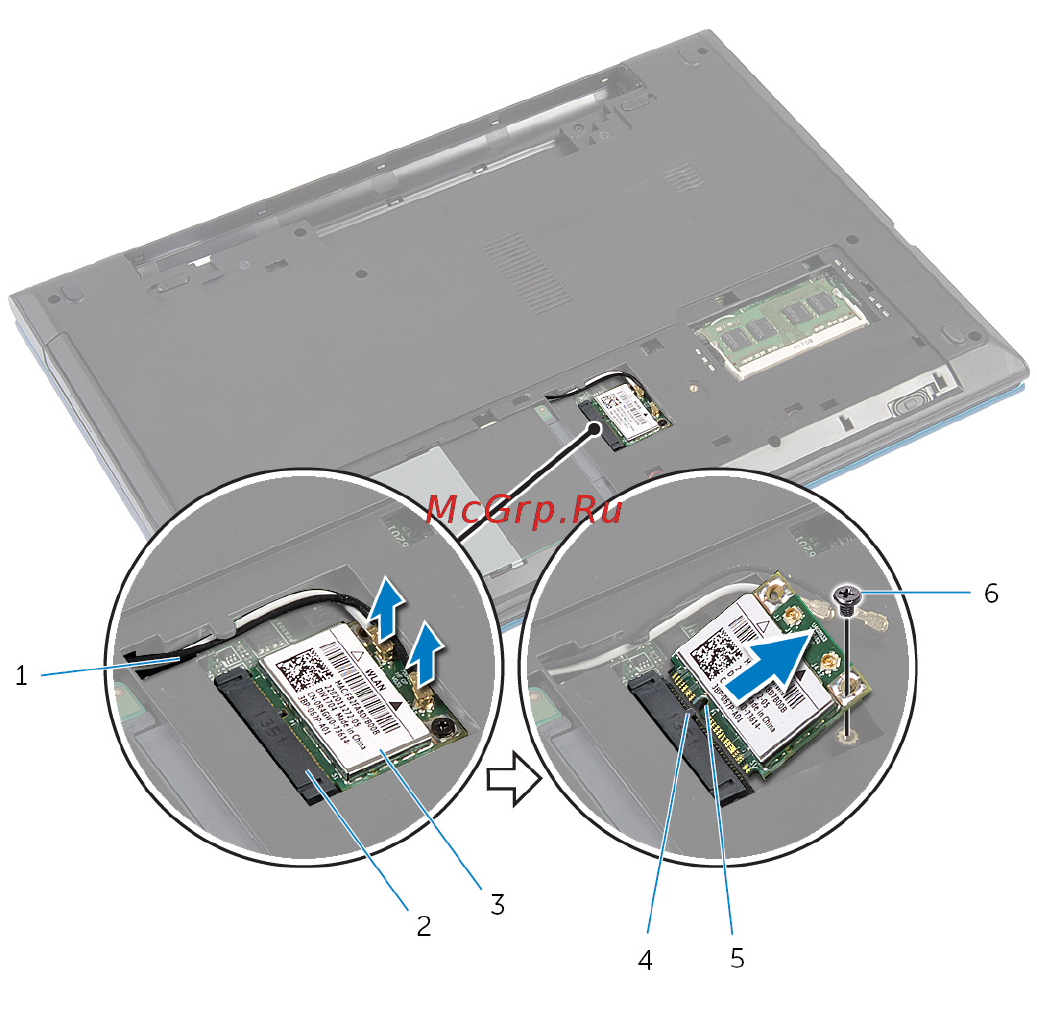

3 Выдвиньте плату беспроводной сети из соответствующего отсека.
1 антенные кабели (2) 2 отсек платы беспроводной
сети
3 плата беспроводной связи 4 Клавиша
5 паз 6 винт
31
