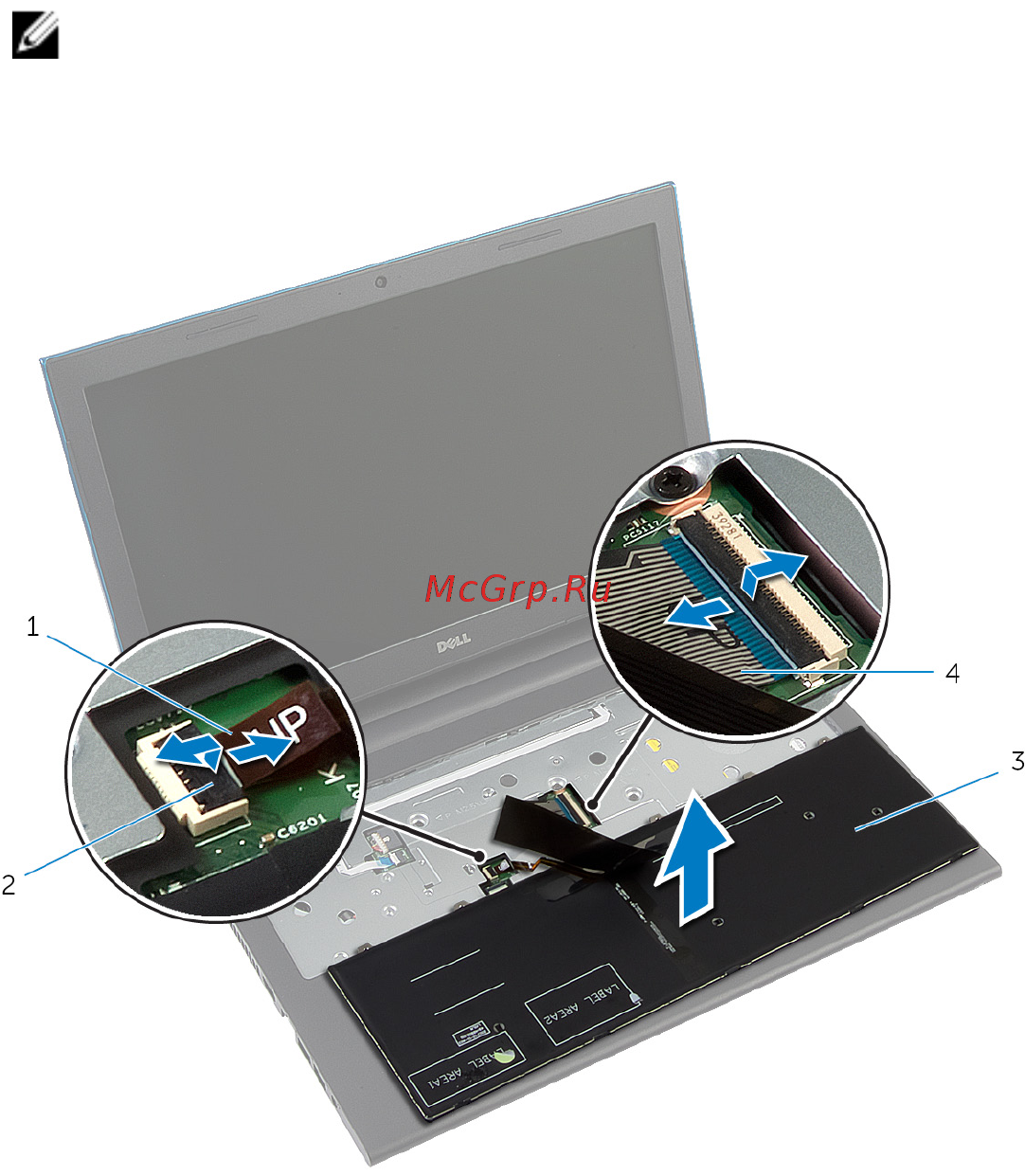

5 Снимите клавиатуру вместе с кабелями с упора для рук.
ПРИМЕЧАНИЕ: Если вы устанавливаете новую клавиатуру,
проверьте изгибы кабеля клавиатуры и кабеля клавиатуры c подсветкой
(дополнительно).
1 кабель клавиатуры c
подсветкой (дополнительно)
2 защелка разъема
3 клавиатуру 4 кабель клавиатуры
35
