ПРИМЕЧАНИЕ: Кабель подсветки клавиатуры имеется только у
клавиатуры с подсветкой.

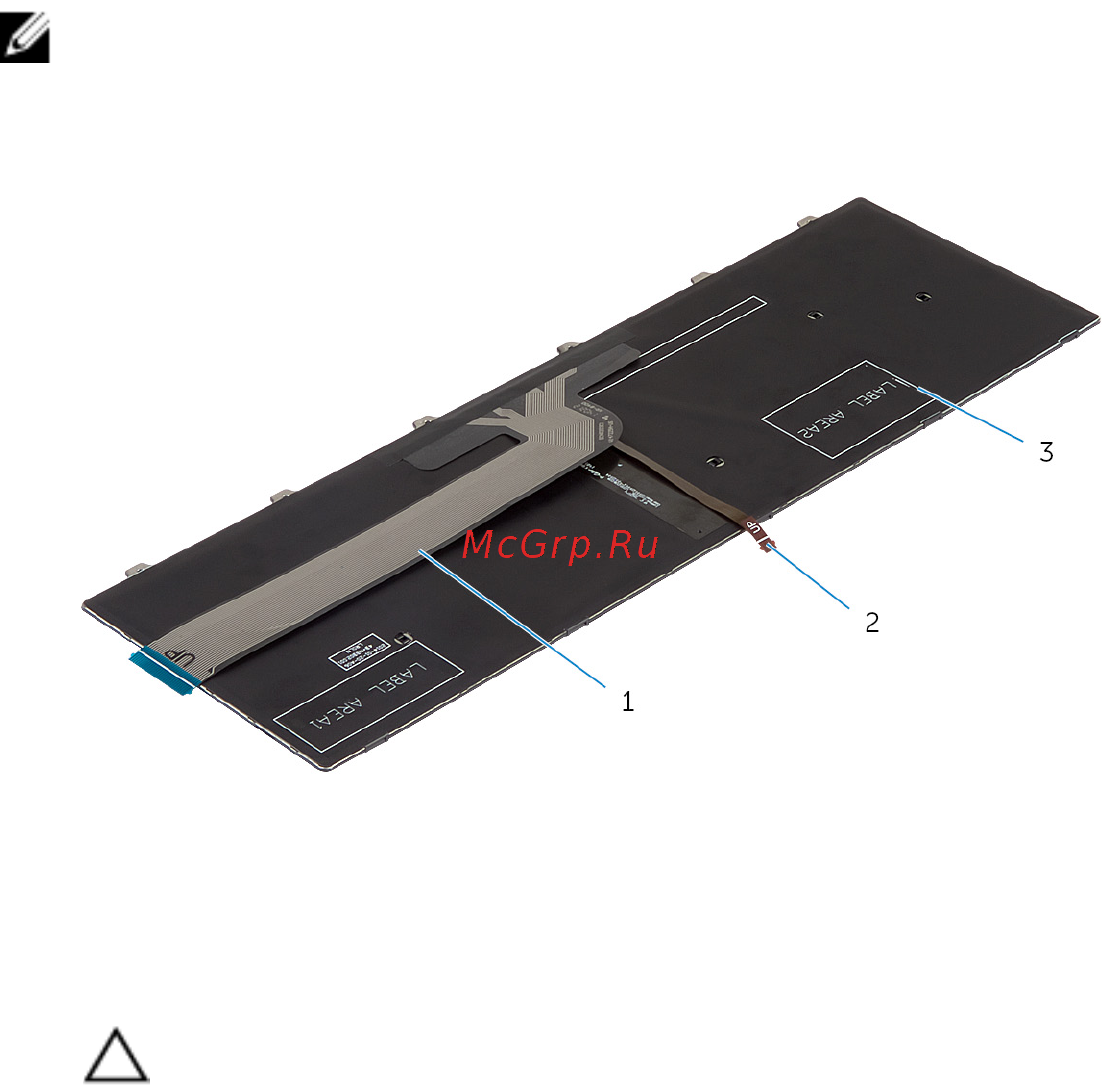

1 Поместите клавиатуру на ровную, чистую поверхность.
1 кабель клавиатуры 2 кабель подсветки
клавиатуры
3 клавиатуру
ОСТОРОЖНО: Не давите сильно на кабели во время их укладки.
37
