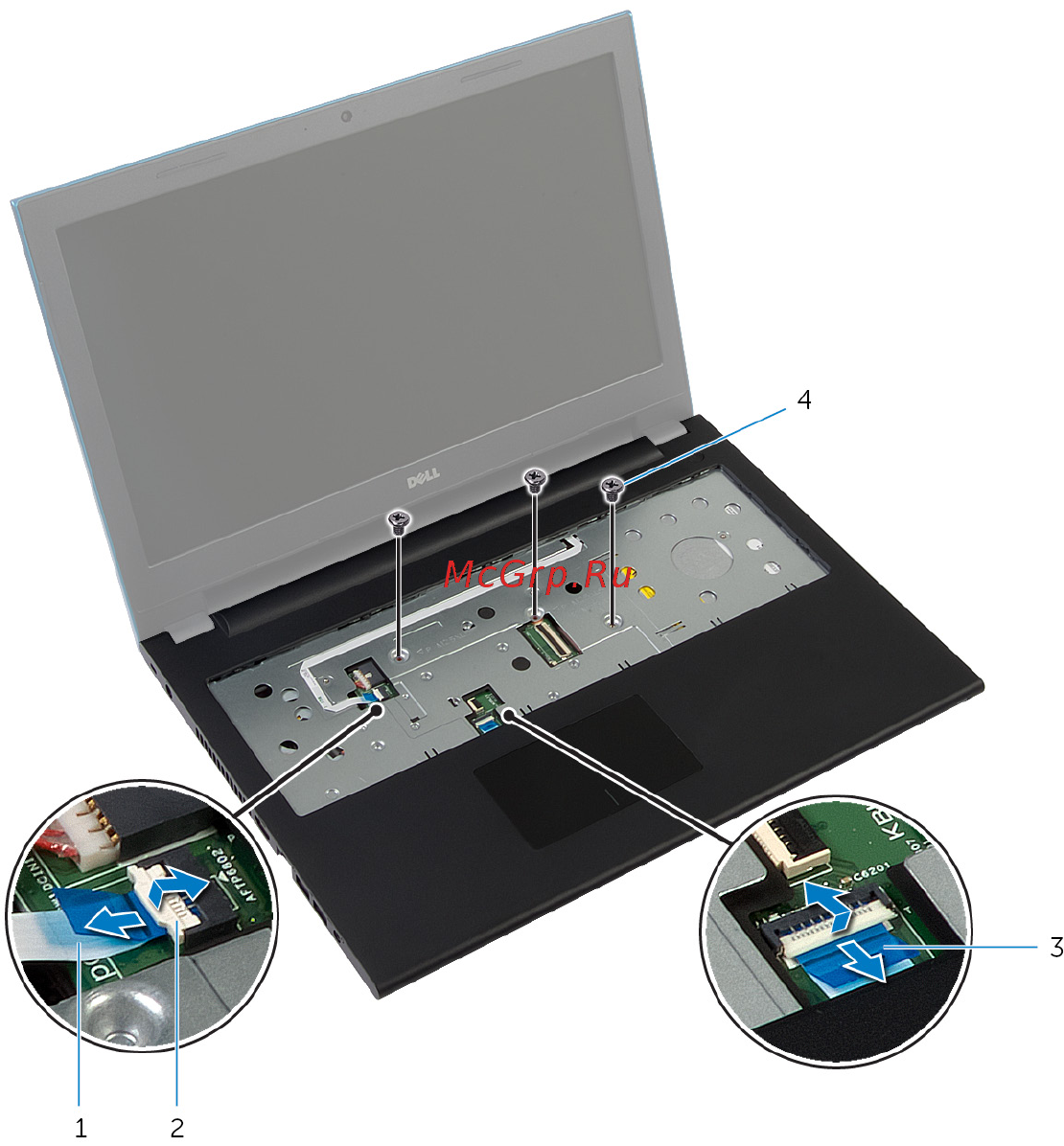

2 Приподнимите защелки разъемов и, потянув за язычки, отсоедините кабель
сенсорной панели и кабель платы кнопки питания от системной платы.
1 кабель платы кнопки питания 2 защелка разъема
3 кабель сенсорной панели 4 винты (3)
3 Закройте дисплей и переверните компьютер.
42
