6 Переверните компьютер и откройте крышку дисплея до упора.
7 Приподнимите упор для рук под углом и извлеките его из разъемов
системной платы.

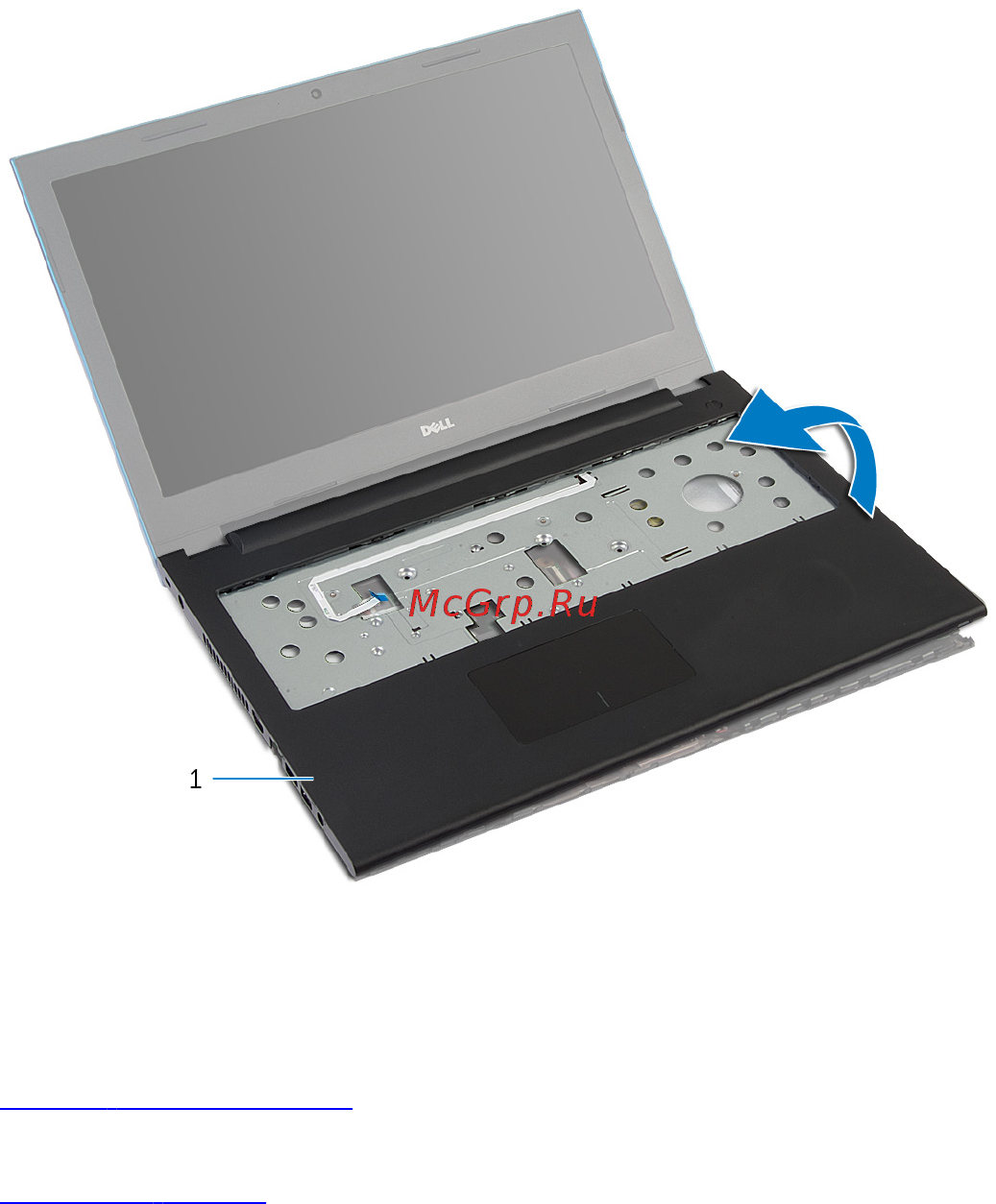

1 упор для рук
8 Выполните инструкции, описанные в шаг 1 — шаг 7 в разделе "Снятие
модуля кнопки питания”.
9 Выполните инструкции, описанные в шаг 1 — шаг 5 в разделе “Снятие
сенсорной панели”.
44
