Dell inspiron 3543, 3543-9250 Инструкция по эксплуатации онлайн [92/104] 152279
![Dell Inspiron 3543, 3543-9250GB Инструкция по эксплуатации онлайн [92/104] 221917](/views2/1166493/page92/bg5c.png)

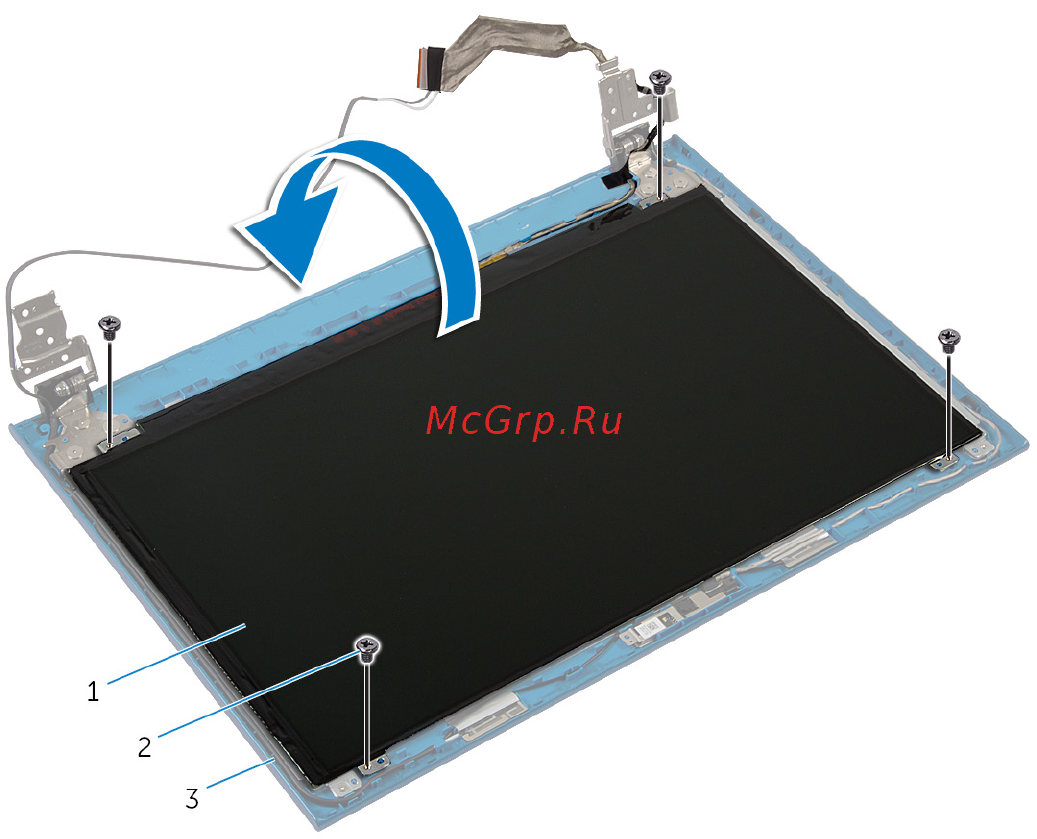

2 Аккуратно приподнимите панель дисплея, переверните ее и поместите на
ровную, чистую поверхность.
1 панель дисплея 2 винты (4)
3 задняя крышка дисплея
3 Снимите ленту, которой кабель дисплея крепится к панели дисплея.
92
