Установка 5
0020210391_01 Panther Руководство по установке и техническому обслуживанию 15
5.1.1.1 Опасность для жизни из-за
негерметичности при установке ниже
уровня земли!
Сжиженный газ скапливается у земли. Если прибор уста-
навливается ниже уровня поверхности земли, то при раз-
герметизации могут образовываться скопления сжижен-
ного газа. В этом случае возникает опасность взрыва.
▶ Убедитесь, что сжиженный газ не сможет улетучиться
из прибора и газопровода.
5.1.1.2 Аварийное отключение из-за
недостаточного обезвоздушивания
газгольдера
При недостаточном обезвоздушивании газгольдера мо-
гут возникнуть проблемы с розжигом.
При монтаже системы впервые обратите внимание на
следующее:
▶ Перед монтажом изделия убедитесь, что из газголь-
дера удален воздух.
▶ Обратитесь к поставщику сжиженного газа.
5.1.1.3 Аварийное отключение из-за
неподходящего сорта сжиженного газа
Использование неправильного сорта газа может стать
причиной аварийных отключений изделия. Кроме того,
возможно появление шумов при розжиге и сгорании газа
в изделии.
5.1.2 Основные монтажные работы
▶ Установите на газопроводе обжимное резьбовое со-
единение из комплекта поставки.
▶ Проверьте, достаточен ли объем встроенного расши-
рительного бака для системы отопления.
▶ Если объем встроенного расширительного бака не-
достаточен, то установите дополнительный расшири-
тельный бак на обратной линии системы отопления
как можно ближе к изделию.
▶ Если вы встраиваете дополнительный расширитель-
ный бак, то встройте в подающую линию системы
отопления (на выходе изделия) обратный клапан или
выведите из эксплуатации внутренний расширитель-
ный бак.
▶ Перед установкой тщательно промойте все подаю-
щие линии.
Действительность: изделие с режимами отопления и ГВС
▶ Установите на трубопроводе холодной воды обрат-
ный клапан и запорный кран.
Действительность: изделие только с режимом отопления
▶ Установите устройство заполнения между водопро-
водом холодной воды и подающей линией системы
отопления.
5.2 Установка подсоединения газа и
подающей/обратной линии системы
отопления

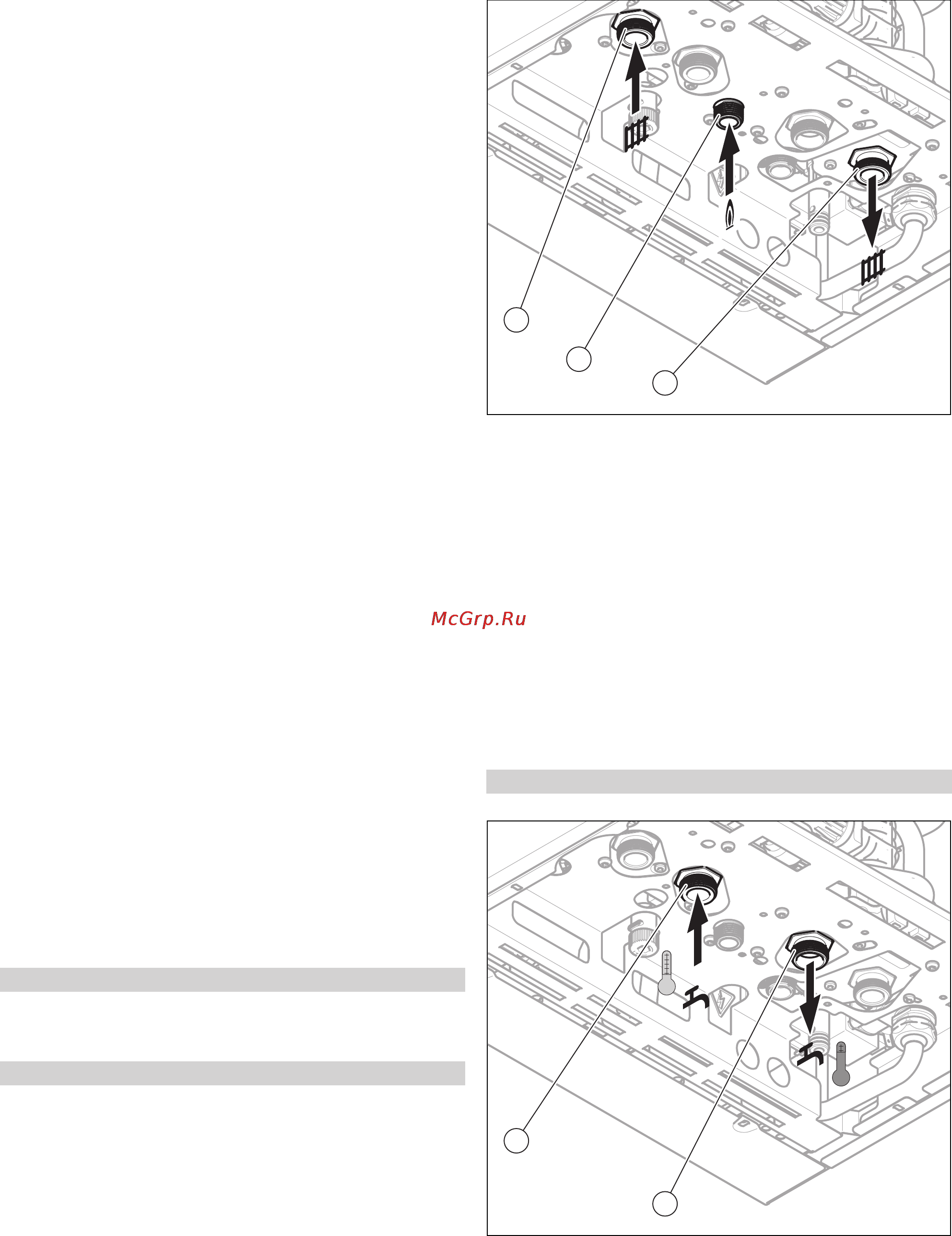

1
2
3
1. Выполните монтаж газопровода с помощью прила-
гаемого запорного крана к газовому штуцеру (2) без
механических напряжений.
2. Выполните монтаж подающей линии системы отоп-
ления (3) и обратной линии системы отопления (1)
согласно стандарту.
3. При необходимости используйте сервисные краны
из комплекта поставки.
4. Удалите воздух из газопровода.
5. Проверьте герметичность всех подключений.
5.3 Установка подключений воды
5.3.1 Установка подключения холодной и
горячей воды
Действительность: изделие с режимами отопления и ГВС
1
2
▶ Выполните подключение холодной воды (1) и подклю-
чение горячей воды (2) с помощью трубопроводов и
фитингов из комплекта поставки согласно требова-
ниям стандарта.
