5 Установка
16 Руководство по установке и техническому обслуживанию Panther 0020210391_01

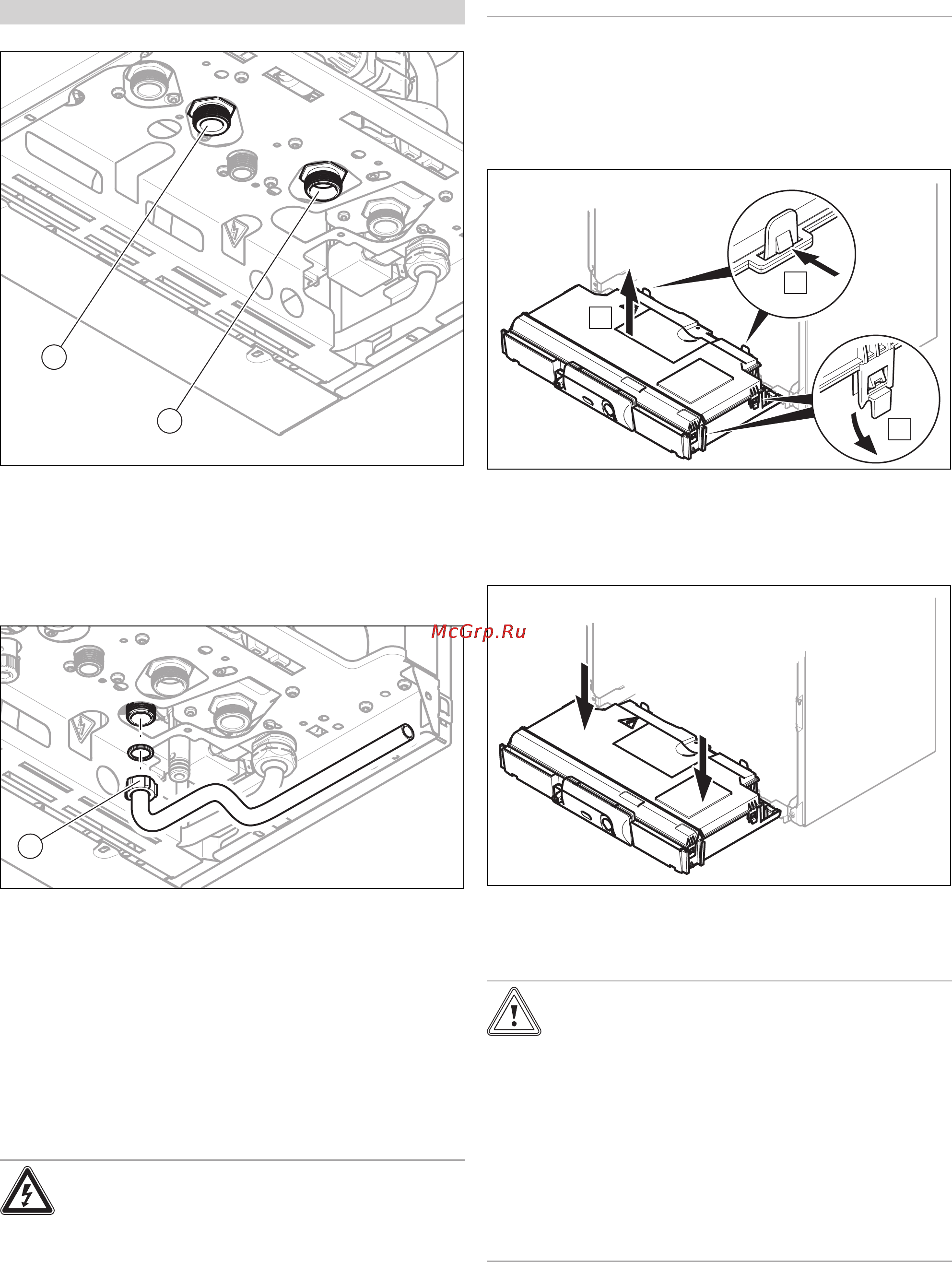

5.3.2 Подключение накопителя горячей воды
Действительность: изделие только с режимом отопления
1
2
▶ Подключите накопитель горячей воды согласно тре-
бованиям стандарта к соответствующим штуцерам
(1) изделия.
5.4 Подсоединение дренажного шланга к
предохранительному клапану изделия
1
1. Смонтируйте дренажный шланг (1) согласно изобра-
жению.
2. Дренажный шланг должен заканчиваться так, чтобы
при утечке воды или пара не ошпарились люди и не
повредились электрические детали.
3. Убедитесь, что конец шланга заметен.
5.5 Электромонтаж
Выполнять электромонтаж разрешается только квалифи-
цированным специалистам-электрикам.
Опасность!
Опасность для жизни в результате пора-
жения электрическим током!
Клеммы подключения к сети L и N посто-
янно находятся под напряжением, в том
числе при выключенном изделии.
▶ Отключите подвод электрического
тока.
▶ Предотвратите повторное включение
подвода электрического тока.
5.5.1 Открывание и закрывание блока
электроники
5.5.1.1 Открывание блока электроники
1. Демонтируйте переднюю облицовку. (→ страница 12)
A
B
C
2. Откройте блок электроники, как показано на ри-
сунке.
5.5.1.2 Закрывание блока электроники
▶ Закройте блок электроники, как показано на рисунке.
5.5.2 Выполнение электромонтажа
Осторожно!
Риск материального ущерба в резуль-
тате ненадлежащей установки!
При подключении сетевого напряжения к
несоответствующим штекерным клеммам
возможно разрушение блока электроники.
▶ Не подключайте сетевое напряжение к
клеммам eBUS (+/−).
▶ Подключайте провод для присоедине-
ния к сети только к обозначенным соот-
ветствующим образом клеммам.
