Ввод в эксплуатацию 7
0020210391_01 Panther Руководство по установке и техническому обслуживанию 21
A
B

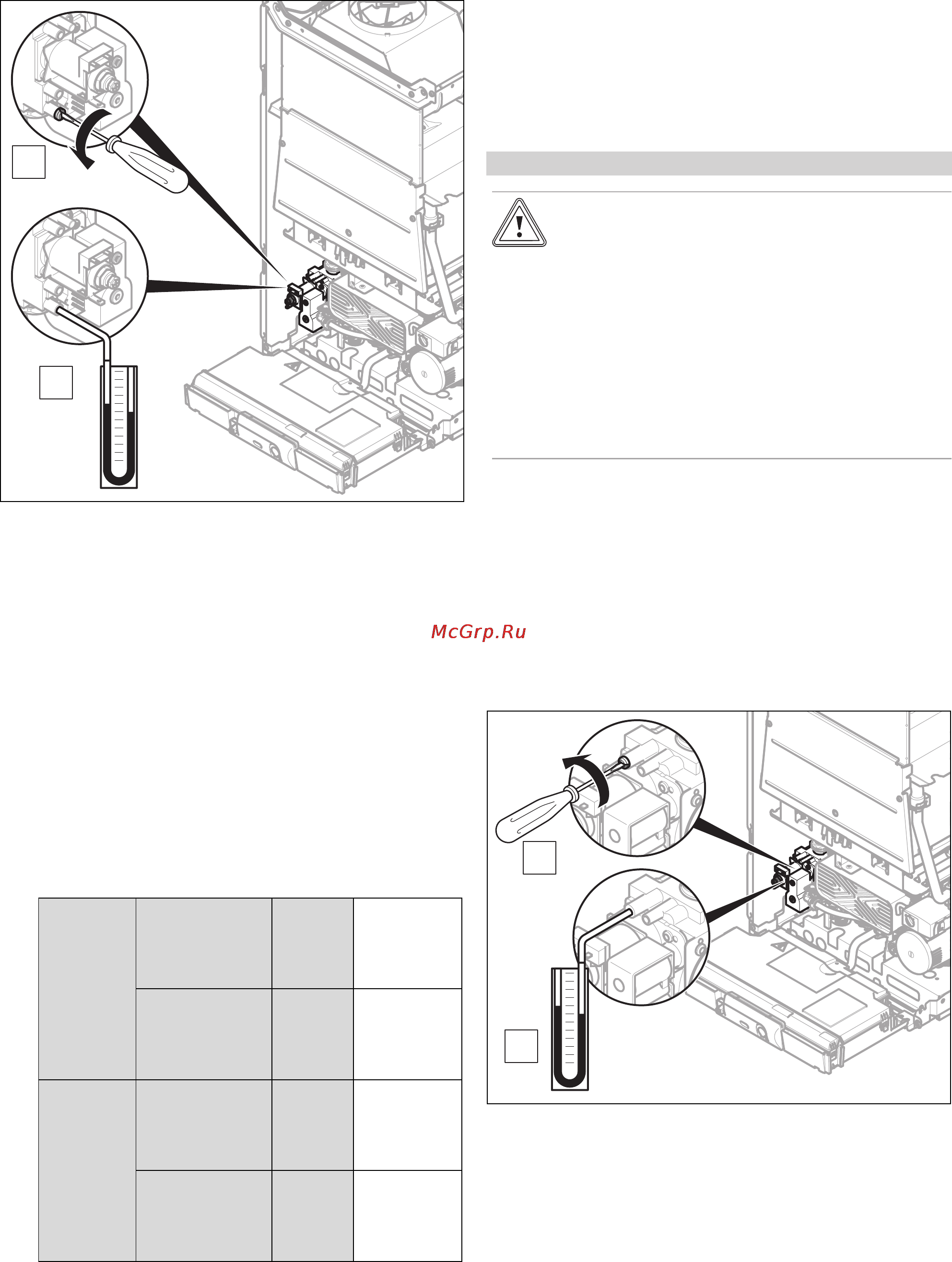

3. С помощью отвертки выкрутите уплотнительный
винт из отверстия для измерительного прибора га-
зовой арматуры.
4. Подключите манометр к ниппелю для проведения
измерений.
– Материалы для работы: U-образный манометр
– Материалы для работы: Цифровой манометр
5. Поднимите блок электроники вверх и защелкните
его.
6. Откройте газовый запорный кран.
7. Введите изделие в эксплуатацию, используя тесто-
вую программу P.01.
8. Измерьте давление газа на входе относительно
атмосферного давления.
Допустимое динамическое давление на входе
в аппарат
Казахстан Природный газ G20 1,3
… 2,5 кПа
(13,0
… 25,0 мбар)
Сжиженный газ G31 2,5
… 3,5 кПа
(25,0
… 35,0 мбар)
Россия Природный газ G20 1,3
… 2,5 кПа
(13,0
… 25,0 мбар)
Сжиженный газ G31 2,5
… 3,5 кПа
(25,0
… 35,0 мбар)
Давление газа на входе не в допустимом диапазоне
▶ Если вам не удается устранить ошибку, обрати-
тесь в предприятие газоснабжения.
▶ Перекройте газовый запорный кран.
9. Выведите прибор из эксплуатации на короткое
время.
10. Перекройте газовый запорный кран.
11. Снимите манометр.
12. Затяните винт ниппеля для проведения измерений.
13. Откройте газовый запорный кран.
14. Проверьте измерительный штуцер на газовую гер-
метичность.
Условия: Давление газа на входе не в допустимом диапазоне
Осторожно!
Вероятность материального ущерба
и эксплуатационные нарушения из-за
неправильного давления газа на входе!
Если давление газа на входе находится
за пределами допустимого диапазона,
это может вызвать неполадки во время
эксплуатации и повреждениям изделия.
▶ Не выполняйте на изделии никаких
настроек.
▶ Не вводите изделие в эксплуатацию.
▶ Если вам не удается устранить ошибку, обратитесь в
предприятие газоснабжения.
▶ Перекройте газовый запорный кран.
7.7.3 Проверка максимальной тепловой
нагрузки
1. Выведите прибор из эксплуатации на короткое
время.
2. Поверните блок электроники вниз.
A
B
3. Отпустите уплотнительный винт.
4. Подключите манометр к ниппелю для проведения
измерений.
– Материалы для работы: U-образный манометр
– Материалы для работы: Цифровой манометр
5. Поднимите блок электроники вверх и защелкните
его.
6. Введите изделие в эксплуатацию.
7. Запустите тестовую программу P.01.
