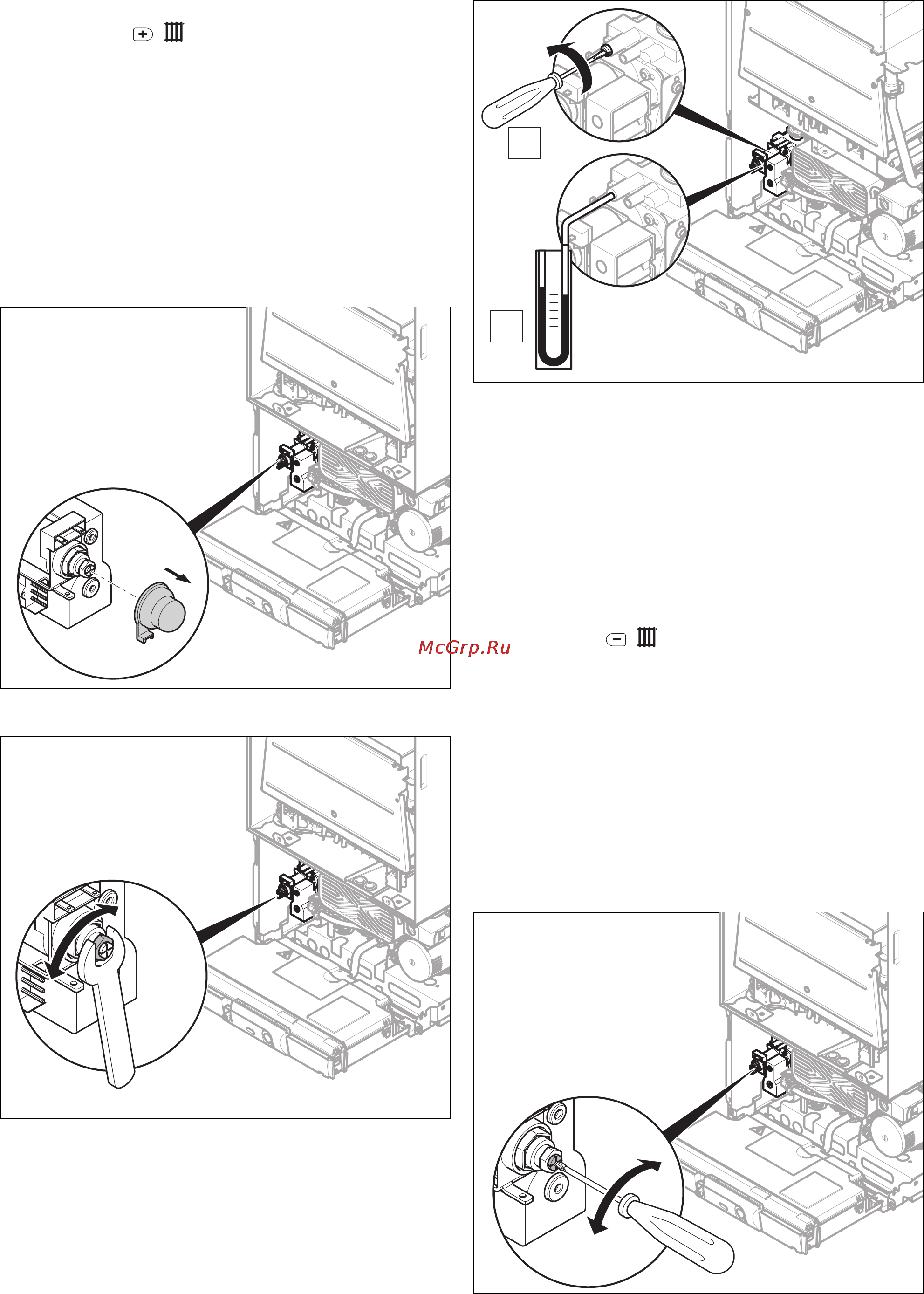

7 Ввод в эксплуатацию
22 Руководство по установке и техническому обслуживанию Panther 0020210391_01
Тестовые программы (→ страница 36)
8.
С помощью ( ) настройте тепловую нагрузку на
100%.
9. Проверьте значение на манометре.
Технические характеристики – значения настройки
газовой системы при тепловой нагрузке (давление
на сопле) (→ страница 40)
Значение не соответствует допустимому диапазону.
▶ Проверьте, правильно ли установлено соответ-
ствующее сопло горелки.
Технические характеристики – сопла горелки
(→ страница 40)
▶ Выполните следующие действия.
10. Снимите крышку вентиля.
11. Настройте максимальную тепловую нагрузку с по-
мощью гаечного ключа.
7.7.4 Проверка минимальной тепловой нагрузки
1. Выведите прибор из эксплуатации на короткое
время.
2. Поверните блок электроники вниз.
A
B
3. Отпустите уплотнительный винт.
4. Подключите манометр к ниппелю для проведения
измерений.
– Материалы для работы: U-образный манометр
– Материалы для работы: Цифровой манометр
5. Поднимите блок электроники вверх и защелкните
его.
6. Введите изделие в эксплуатацию.
7. Запустите тестовую программу P.01.
Тестовые программы (→ страница 36)
8.
С помощью ( ) настройте тепловую нагрузку на
0%.
9. Проверьте значение на манометре.
Технические характеристики – значения настройки
газовой системы при тепловой нагрузке (давление
на сопле) (→ страница 40)
Значение не соответствует допустимому диапазону.
▶ Проверьте, правильно ли установлено соответ-
ствующее сопло горелки.
Технические характеристики – сопла горелки
(→ страница 40)
▶ Выполните следующие действия.
10. Настройте минимальную тепловую нагрузку с помо-
щью гаечного ключа.
11. Выведите изделие из эксплуатации.
