4 Монтаж
10 Руководство по установке и техническому обслуживанию Gepard 0020196630_02
3.7 Правила упаковки, транспортировки и
хранения
Действительность: Казахстан
ИЛИ Россия
Приборы поставляются в упаковке предприятия-изгото-
вителя.
Приборы транспортируются автомобильным, водным и
железнодорожным транспортом в соответствии с пра-
вилами перевозки грузов, действующими на конкретном
виде транспорта. При транспортировке необходимо пре-
дусмотреть надежное закрепление изделий от горизон-
тальных и вертикальных перемещений.
Неустановленные прибора хранятся в упаковке пред-
приятия-изготовителя. Хранить приборы необходимо в
закрытых помещениях с естественной циркуляцией воз-
духа в стандартных условиях (неагрессивная и беспы-
левая среда, перепад температуры от –10 °C до +37 °C,
влажность воздуха до 80%, без ударов и вибраций).
4 Монтаж
4.1 Извлечение изделия из упаковки
▶ Извлеките изделие из картонной упаковки.
4.2 Проверка комплектности
▶ Проверьте комплект поставки на комплектность.
Действительность: Россия, Казахстан
Количе-
ство
Название
1
Теплогенератор
1 Держатель аппарата
1
Пакет с мелким расходным материалом:
– 4 уплотнения
– 1 подкладная шайба
– Кабель подключения к электрической сети
– Удлинитель вентиля для заполнения
1 Дополнительный пакет с документацией

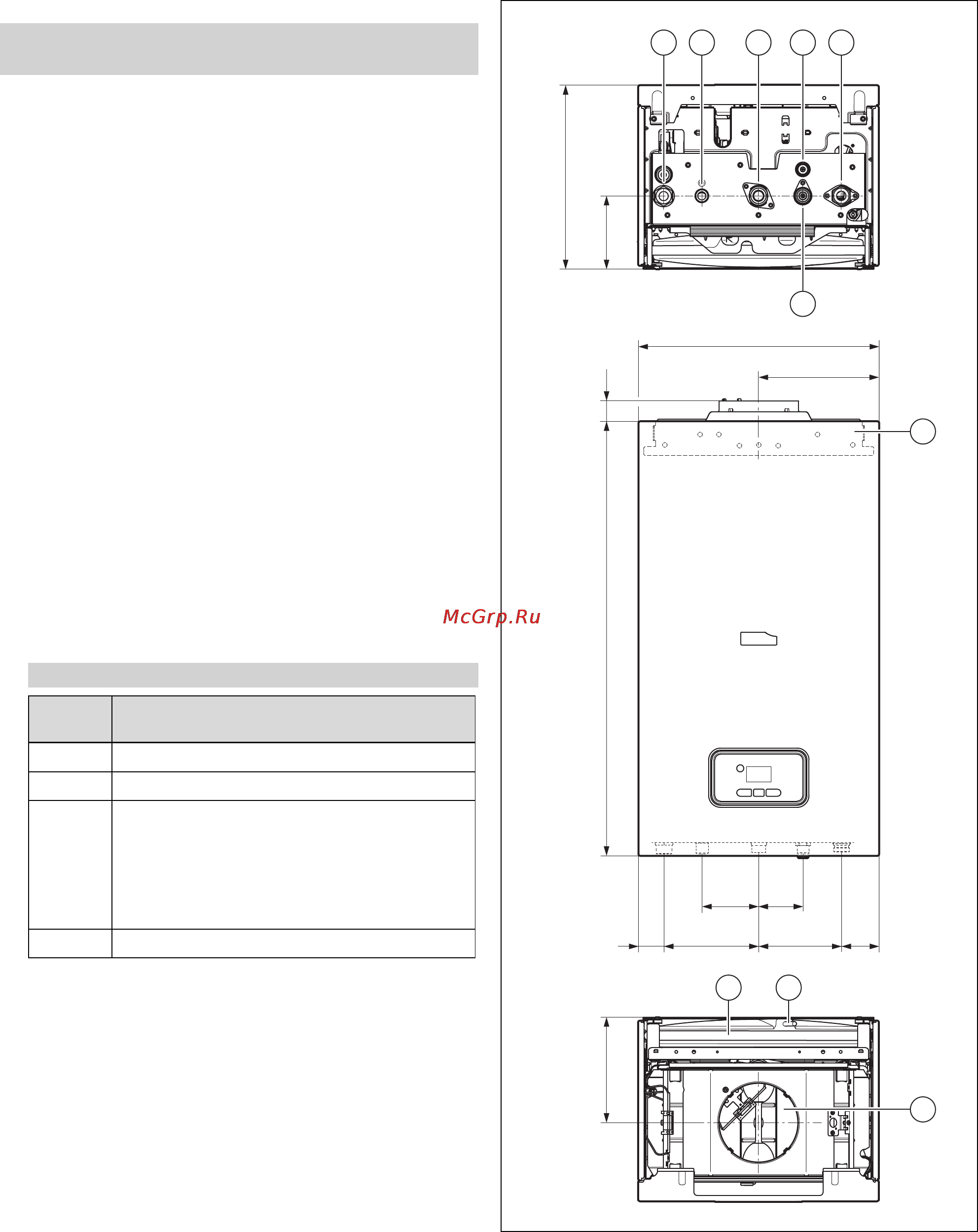

4.3 Размеры
313
125
180
740 35
205
410
97 76
141 6416243
7
10
3 4 521
6
8 9
1 Подающая линия
системы отопления
2 Присоединительный
патрубок горячей
воды
3 Подсоединение газа
4 Устройство для напол-
нения
5 Обратная линия си-
стемы отопления
6 Магистраль холодной
воды
7 Держатель аппарата
