Монтаж 4
0020196630_02 Gepard Руководство по установке и техническому обслуживанию 11
8 Мембранный расши-
рительный бак
9 Вентиль мембранного
расширительного бака
10 Подключение для
удаления отходящих
газов

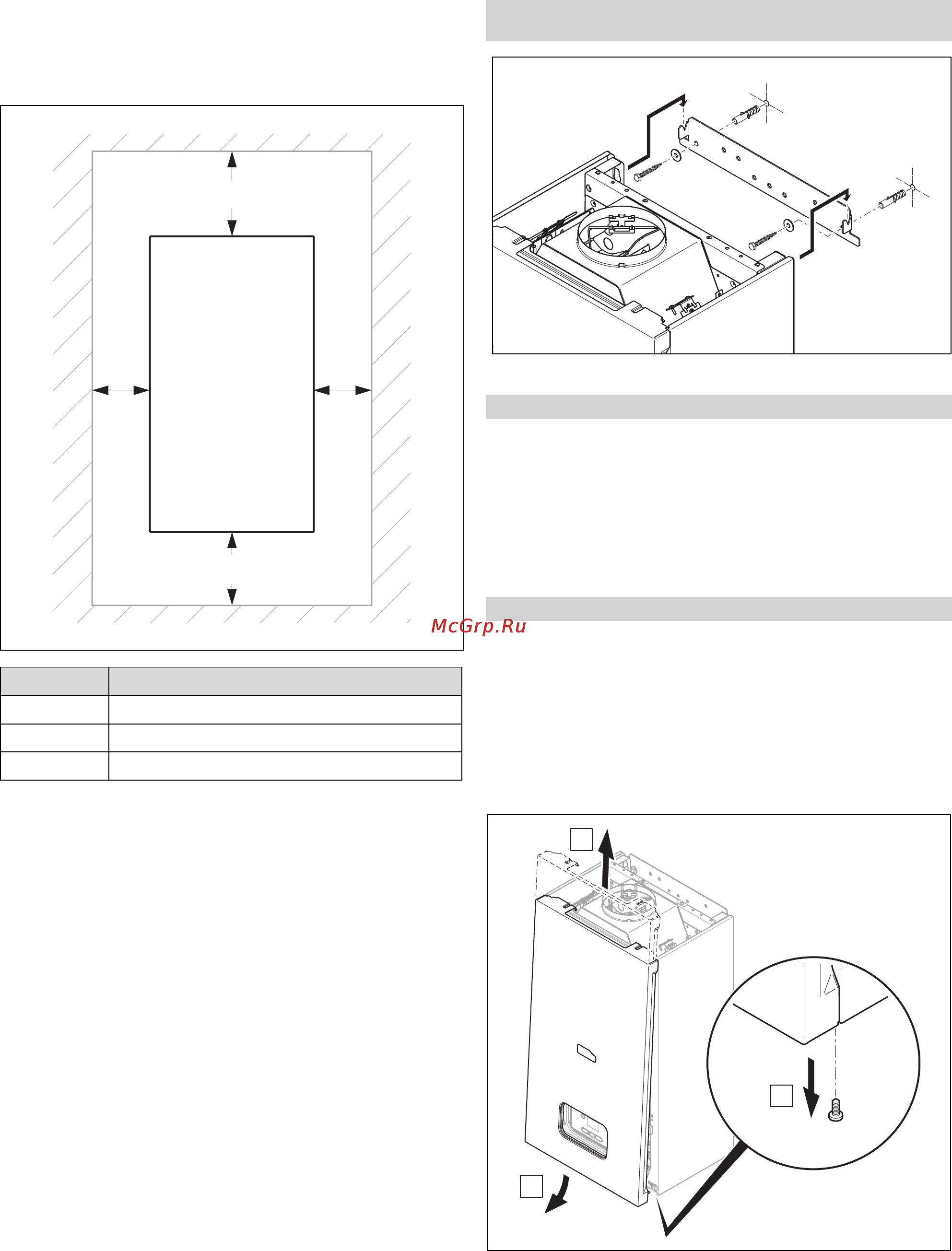

4.4 Минимальные расстояния
BB
A
C
Минимальное расстояние
A 400 мм
B 10 мм
C 250 мм
4.5 Расстояние к воспламеняющимся деталям
Строго соблюдайте минимальное расстояние 50 мм от
изделия до компонентов из воспламеняющихся материа-
лов.
4.6 Использование монтажного шаблона
▶ Используйте монтажный шаблон, чтобы определить
места, где нужно просверлить отверстия и выполнить
пробоины.
4.7 Навешивание прибора
Условия: Допустимая нагрузка стены достаточная, Крепёжный мате-
риал может использоваться на стене
▶ Навесьте прибор, как описано.
Условия: Допустимая нагрузка стены недостаточная
▶ Позаботьтесь о наличии на месте установки приспо-
собления для подвешивания достаточной грузоподъ-
емности. Используйте для этого, например, незави-
симые стойки или кирпичную кладку.
▶ Если вы не можете подготовить приспособление для
подвешивания достаточной грузоподъемности, тогда
не навешивайте прибор.
Условия: Крепёжный материал не может использоваться на стене
▶ Навесьте прибор, как описано, используя имею-
щийся на месте установки допустимый крепежный
материал.
4.8 Демонтаж/монтаж передней облицовки и
крышки камеры сгорания
4.8.1 Демонтаж передней облицовки
2x
B
C
A
▶ Демонтируйте переднюю облицовку, как показано на
рисунке.
