4 Монтаж
12 Руководство по установке и техническому обслуживанию Gepard 0020196630_02

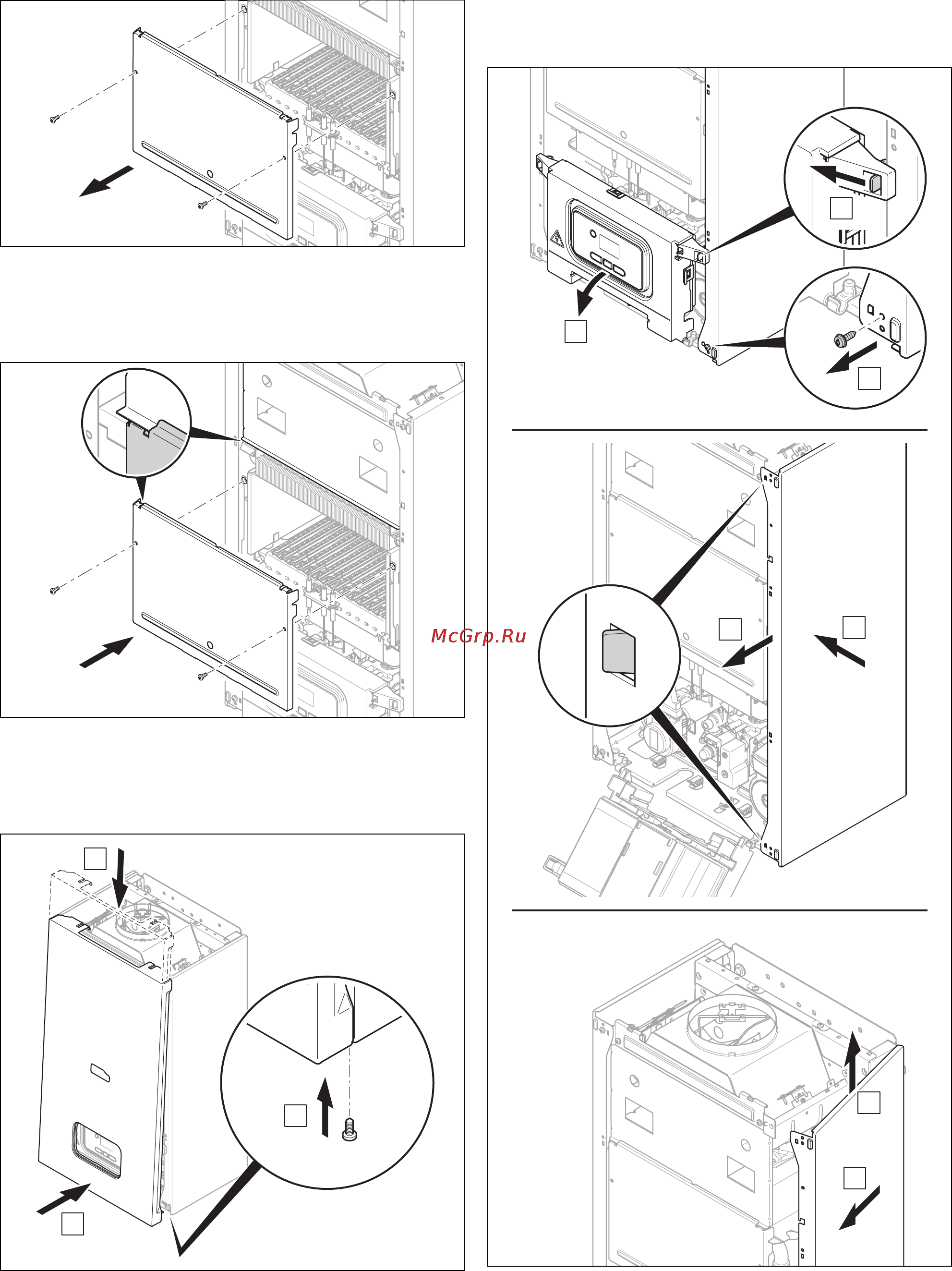

4.8.1.1 Снятие крышки камеры сгорания
▶ Снимите крышку камеры сгорания, как показано на
рисунке.
4.8.1.2 Установка крышки камеры сгорания
▶ Выполните установку крышки камеры сгорания, как
показано на рисунке.
4.8.2 Монтаж передней облицовки
2x
B
A
C
▶ Выполните монтаж передней облицовки, как показано
на рисунке.
4.9 Снятие/установка боковых частей
4.9.1 Снятие боковых частей
1. Демонтируйте переднюю облицовку. (→ страница 11)
2x
B
D
E
F
G
CC
A
2x
2. Снимите боковые части, как показано на рисунке.
