50
ALB

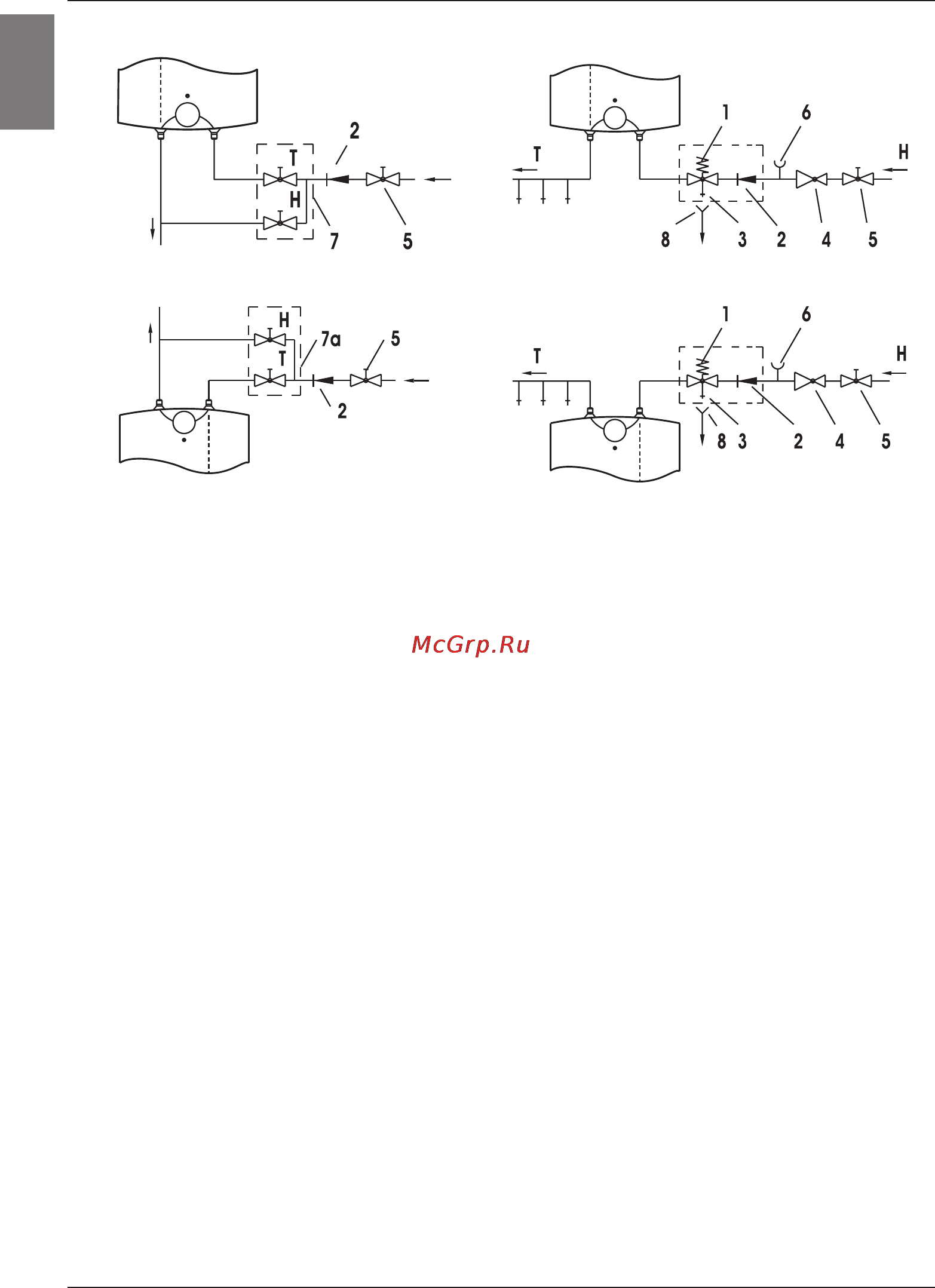

Sistemi (me shtypje) i mbyllur Sistemi i hapur (pa shtypje)
Mbi vendin e harxhimit Nën vendin e harxhimit
Mbi vendin e harxhimit Nën vendin e harxhimit
Ndërmjet të bojlerit dhe ventilit sigurues këthyes nuk ashtë i lejuar montimi i ventilit
mbyllës, sepse, kështu çmundësoni punimin e ventilit sigurues këthyes.
Bojlerin mund të aderoni në rrjetën e ujësjellsit të shtëpisë pa ventil reduktues, nëqoftëse
ashtë shtypja në rrjetë më e ulët se 0,5 MPa. Para aderimit elektrik, së pari duhet mbushur
bojlerin me ujë. Te mbushja e parë, çelni dorëzën për ujë të ngrohtë në baterinë përziese.
Bojleri ashtë i mbushur, kur uji arrin dhe del nëpër gypin e baterisë përziese.
KUQJA NË RRJETIN ELEKTRIK
Kyqja e nxehësit në rrjetin elektrik duhet të bëhet sipas standardeve për instalimet elektrike.
Nxemsin e ujit e kyqim në rrjetin elektrik me kabllo. Kablloja e shkurtër e nxehësit mund
të zavendësohet me kabllo më të gjatë ashtu që ai ekzistues hiqet, ndërsa kablli I ri me
gjatësi të nevojshme përforcohet në hapsirën ë kabllos. Pastaj telat e kabllos e përforcojmë
në lidhësen kuqëse, pas largimit të kapakut plastik të nxehësit. Kjo punë bëhet në këtë
mënyrë:
Së pari e mënjanojmë pllakëzën e vendosur në pjesën e përparme të mbështjëllësit plastik.
Mënjanimi I pllakëzës bëhet ashtu që në mes të pllkëzës dhe mbështjellësit plastik futet
kaçavilla dhe me dredhje lirohet pllakëza pastaj e hjekim dorëzën e termostatit dhe e
zhdredhim vidën në dorzë të termostatit. Në fund i zhdredhim të katër vidat me të cilatështë
I përforcuar mbështjellësi plastik I nxehësit, dhe të njejtin e largojmë.
OATENŢIE : Înaintea ecărei intervenţii tehnice în interiorul boilerului, acesta va trebui
obligatoriu deconectat din reţeaua electrică!
Legjenda:
1 - Ventili kthyes mbrojtës 7 - Bateria përzierëse mbi vendin e harxhimit
2 - Ventili kundërkthyes 7a - Bateria përzierse nën vendin e harxhimit
3 - Ventili provues 8 - Taftari me aderues në shkarkim të ujit
4 - Ventili reduktiv i shtypjes
5 - Ventili mbyllës H - Uji i ftohtë
6 - Mbaresa provuese T - Uji i ngrohtë
