Otwarty system /nieciśnieniowy/ Zamkniety /cisnieniowy/ system
Wersja nad blatem roboczym Wersja nad blatem roboczym
Wersja pod blatem roboczym Wersja pod blatem roboczym
Pomiędzy podgrzewacz wody i zawór nie wolno zamontować zaworu odcinającego,
ponieważ w ten sposób uniemożliwia się działanie zaworu bezpieczeństwa.
Podgrzewacz wody można bez zaworu redukcyjnego podłączyć do domowej instalacji
wodociągowej, gdy ciśnienie w instalacji jest niższe od 0,5 MPa. Przed podłączeniem do sieci
elektrycznej, podgrzewacz wody należy napełnić wodą. Podczas pierwszego napełniania
należy przekręcić uchwyt ciepłej wody na baterii. Podgrzewacz jest napełniony wtedy, gdy z
baterii zacznie cieknąć woda.
PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ
Podgrzewacz podłącza się do instalacji elektrycznej za pomocą kabla podłączeniowego z
wtyczką. Chcąc zamienić oryginalny kabel na nowy i dłuższy, należy go przewlec przez
końcówkę i przymocować go do klamerek podłączeniowych. W tym przypadku należy
podgrzewacz wody odłączyć od sieci elektrycznej. Pomiędzy podgrzewacz wody i sieć
elektryczną należy zamontować przełącznik, który przerwie dopływ prądu. Odległość
pomiędzy otwartymi kontaktami przełącznika musi wynosić przynajmniej 3 mm.
Podłączenie podgrzewacza do instalacji elektrycznej musi odpowiadać wymogom określonym
przez standardy dotyczące instalacji elektrycznej.
UWAGA! Przed każdym zabiegiem dokonywanym we wnętrzu podgrzewacza, musimy
go wyłaczyć z sieci elektrycznej!

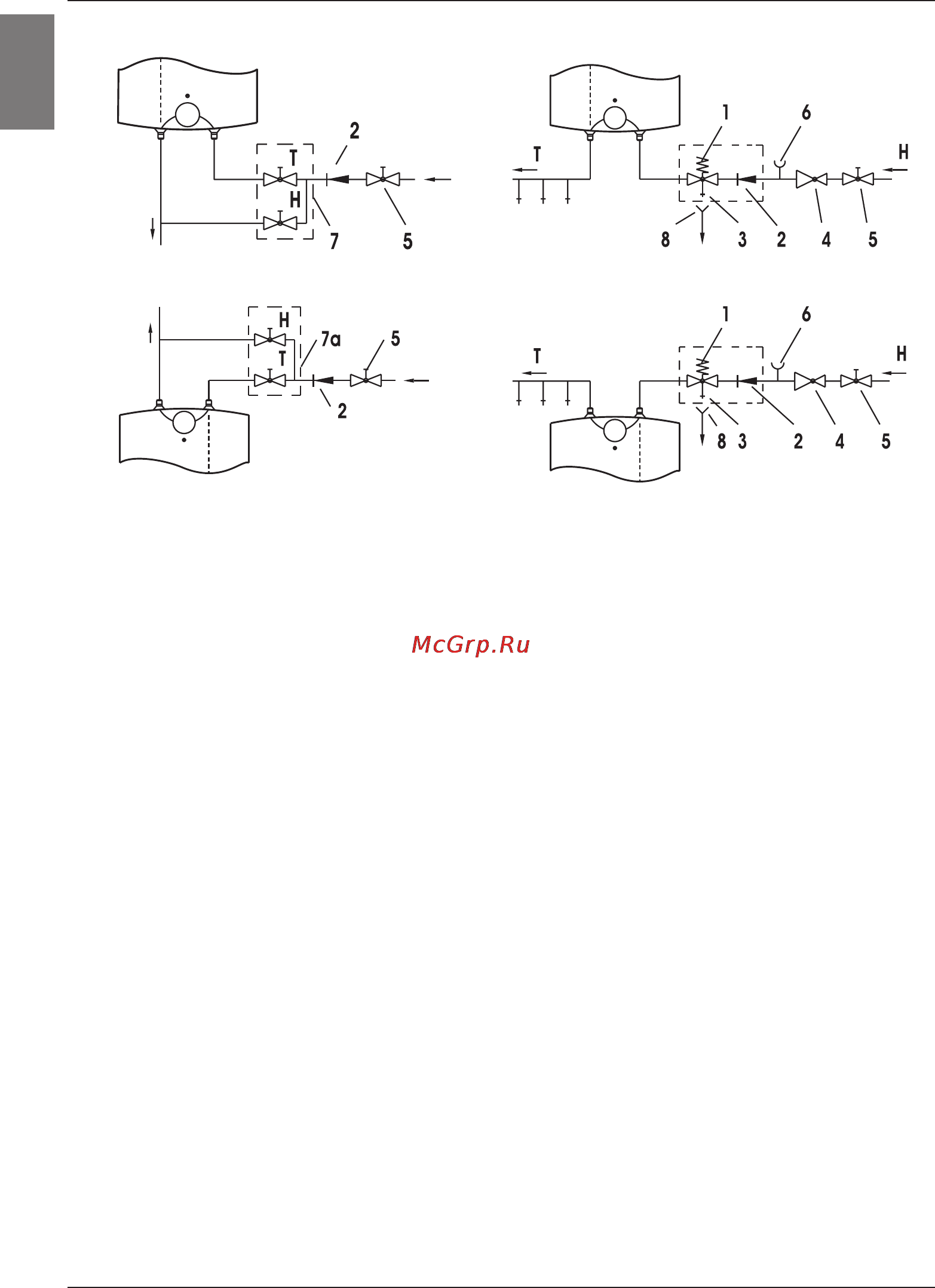

Legenda:
1 - Zawór bezpieczeństwa 7 - Bateria przepływowa - montaż nad blatem roboczym
2 - Zawór zwrotny 7a - Bateria przepływowa - montaż pod blatem roboczym
3 - Zawór próbny 8 - Lejek z przyłączem do zlewu
4 - Zawór redukcyjny ciśnienia
5 - Zawór odcinający H - Woda zimna
6 - Nadstawka próbna T - Woda ciepła
